产品详情
SWDFW-12户外开闭所(电缆分接箱)
联系人:赵爱静
联系电话:0771-279****
企业:
思屋电气集团有限公司
企业地址广西壮族自治区-南宁市
详细地址南宁市西乡塘区安吉大道47-2号南宁大商汇国际建材城B地块2号楼101-112号
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
思屋电气集团有限公司(简称“思屋电气”)创立于1999 年,是⼀家涵盖电力设计、安装、试验、运维、服务与改造,以及输配电设备研发、生产和电气元器件分销的全产业链企业。公司深耕电⼒装备领域26年,始终恪守“用电链接爱与价值”的使命,聚焦工业、矿业、⼯业OEM、建筑、交通运输、电⼒能源、基础设施建设等领域,致力于提供安全可靠的电力系统解决⽅案。
依托“智能制造 +服务创新”双轮驱动体系,思屋电⽓通过校企联合实验室与产业链协同平台建设,系统性推进服务数字化、设备智能化、流程低碳化转型;引进国际先进智造设备集群,严格执行 ISO 9001 质量管理体系、ISO 14001环境管理体系及ISO 45001职业健康安全管理体系认证,产品全流程符合IEC国际标准与CQC认证规范。
公司先后获“广西科学技术进步奖”“高新技术企业”“专精特新”中小企业、“智能工厂示范企业”、自治区“守合同重信用企业”等荣誉称号,累计获得30余项专利技术,通过ESI两化融合管理体系认证;同时⼊选南方电网、中国铁建、交投等80余家央国企合格供应商名录。
业务体系
▶ 设备制造:深耕40.5kV及以下成套设备研发生产,通过ISO 9001/14001/45001认证,技术参数超越国、南网标准,保持行业实力阵营竞争力。
▶ 电力工程EPC:具备电力工程总承包二级,承装(修、试)三级质资,覆盖工业、基础设施、建筑、新能源等领域,贯通“设计建造-试验检测-智能运维”全价值链。
▶ 智能制造:思屋电气深度实施制造强国战略,配置光纤激光切割系统、全自动激光焊接机器人工作站、局放屏蔽室、氦质谱检漏系统、三相温升试验系统、SF6气体回收装置、工频耐压试验装置等设备,构建建成电气设备全生命周期测试平台。通过智能装备集群集成,实现精密加工与质量数据双闭环管控,推动高端电气制造体系升级。

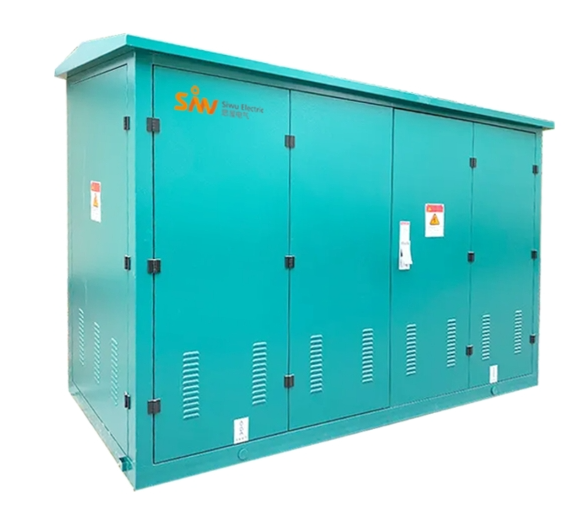

产品图片
SWDFW-12户外开闭所(电缆分接箱)
开闭所,其作用是把变电站送来的一路电源,通过在“开闭所”里设置的多台开关柜,把电输送到需要用电的若干个区域或不同的建筑物里。电压不变。形象地说,是把一路电源“分流”成为多路电源。
采用预制式带电可触摸硅橡胶电缆头,全密封、全绝缘、免维护,可靠保证人身安全结构紧凑,外形小巧美观,不锈钢双层箱体,使用寿命可达二十年以上。

一、功能特点
采用预制式带电可触摸硅橡胶电缆头,全密封、全绝缘、免维护,可靠保证人身安全结构紧凑,外形小巧美观,不锈钢双层箱体,使用寿命可达二十年以上。
在不影响主网运行的前提下,实现区域停电检修,减小停电范围。
可配一台或多台SF6负荷开关。接线方式灵活多样,分支出线最多可达8回路。
可选避雷器、短路故障指示器、限流熔断器等,满足用户各种要求。
二、适用范围
广泛应用于城市电网改造、住宅小区、商业中心等城市人口密集区。
三、使用条件及环境
海拔高度不超过2500m。
环境温度:-45℃-+45℃。
相对湿度:日平均值不大于95%,月平均值不大于90%。
安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所,若超出以上条件时,用户可与我公司协商。
四、SWDFW典型接线方案

*注:用户可选配避雷器、短路故障指示器、熔断器等。

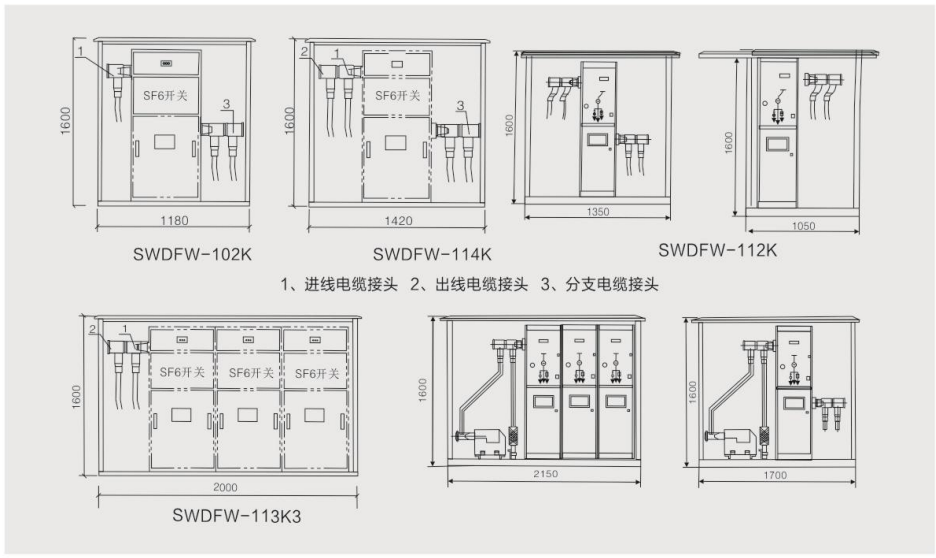

五、外形示意图

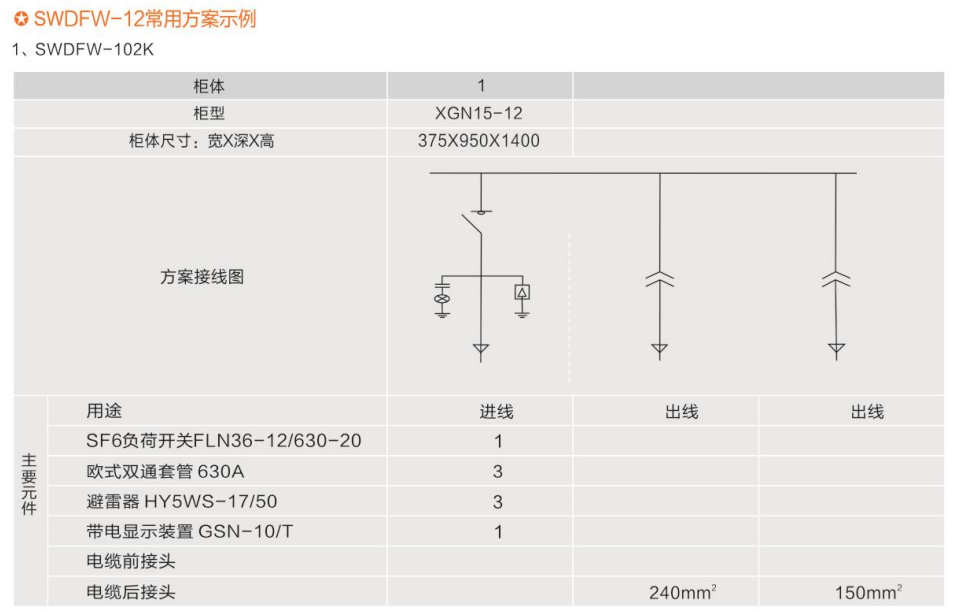

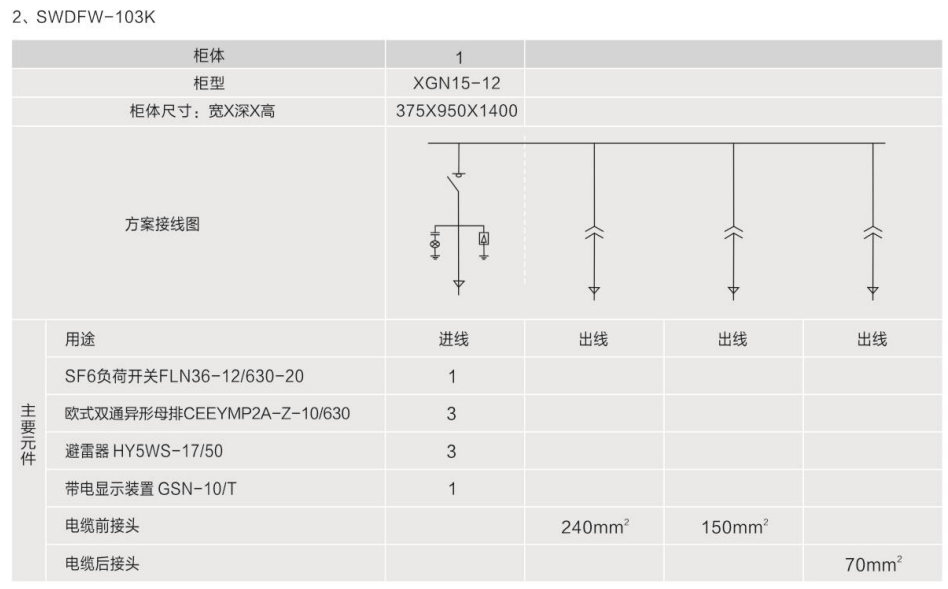

六、SWDFW-12常用方案示例


技术参数
| 序号 | 名称 | 参数 | 序号 | 名称 | 参数 |
| 1 | 额定电压 | 12KV | 7 | 额定短时耐受电流 | 25kA/4S |
| 2 | 额定电流 | 630A | 8 | 额定峰值耐受电流 | 50kA |
| 3 | 工频耐压(相地) | 42kV/min | 9 | 额定开断电容电流 | 45A |
| 4 | 雷电冲击电压 | 75KV | 10 | 额定开断电感电流 | 16A |
| 5 | 额定开断电流 | 630A | 11 | 满负荷开断次数 | >100 |
| 6 | 额定短路开合电流(峰值) | 50kA | 12 | 分合闸机械操作次数 | 2000 |
技术参数
| 序号 | 名称 | 参数 | 序号 | 名称 | 参数 |
| 1 | 额定电压 | 12KV | 7 | 额定短时耐受电流 | 25kA/4S |
| 2 | 额定电流 | 630A | 8 | 额定峰值耐受电流 | 50kA |
| 3 | 工频耐压(相地) | 42kV/min | 9 | 额定开断电容电流 | 45A |
| 4 | 雷电冲击电压 | 75KV | 10 | 额定开断电感电流 | 16A |
| 5 | 额定开断电流 | 630A | 11 | 满负荷开断次数 | >100 |
| 6 | 额定短路开合电流(峰值) | 50kA | 12 | 分合闸机械操作次数 | 2000 |
