KYN28-12(GZS1)型铠装移开式交流金属封闭开关设备

它适用于三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。新引进开发的大电流、高开断开关设备，也可做为高压发电机出口单独使用。本产品符合标准:GB3906《3~35kV交流金属封闭开关设备》，GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》。

KYN28-12(GZS1)型铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50Hz电力系统，

用于接受和分配电能并对电路实行控制、保护及监测。新引进开发的大电流、高开断开关设备，也可做为高压发电机出口单独使用。

本产品符合标准:GB3906《3~35kV交流金属封闭开关设备》，GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》。

1、使用环境条件

周围空气温度:最高温度+40℃，最低温度-15℃。

湿度条件:

日平均相对湿度:≤95%，日平均水蒸气压力不超过2.2kPa;月平均相对湿度:≤90%，月平均水蒸气压力不超过1.8kPa。

海拔高度: 2500m及以下。

地震烈度: 不超过8度。

周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。

无经常性的剧烈振动场所。

超过GB3906规定的正常条件下使用，由用户和制造厂协商。

2、结构特点

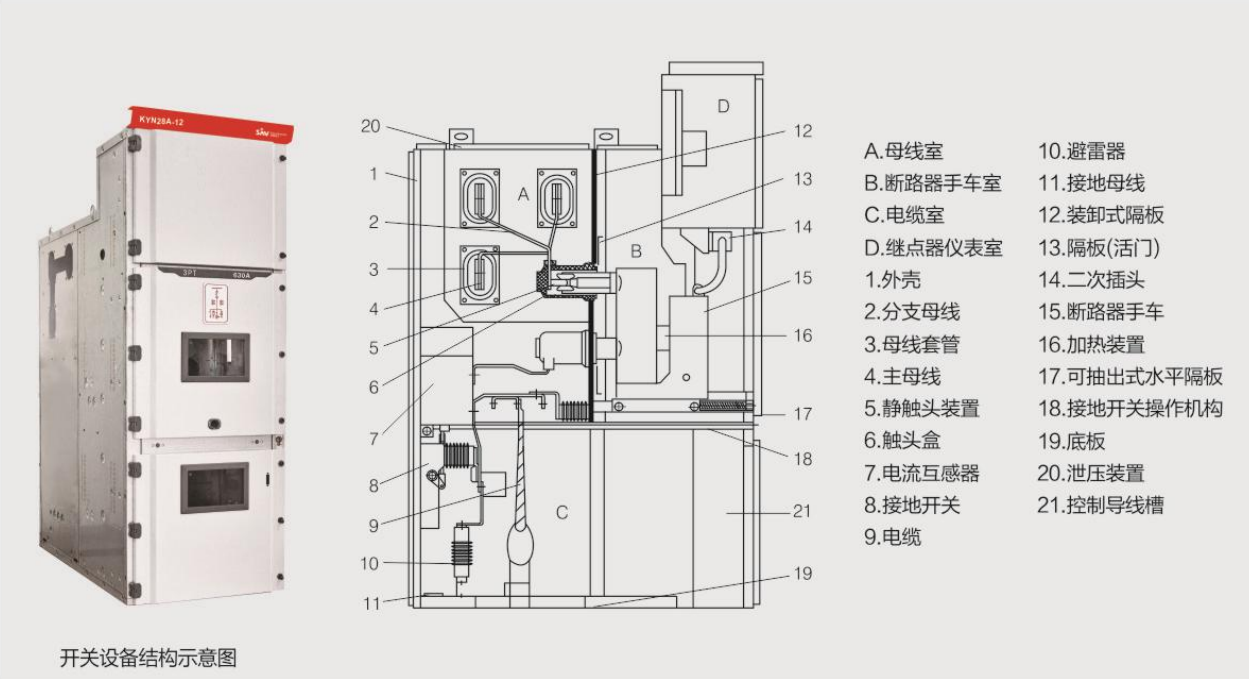

开关设备结构(见下图)

全金属组装，模数化组装式结构。

柜体选用进口的覆铝锌薄钢板，经FMS柔性加工系统加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，精度高、抗腐蚀、重量轻、高强度、通用性强。

可配装生产的ZN63A-12(VS1)系列或进口IVD4系列真空断路器，适用性广、可靠性高、免维护。

手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。

同规格车可自由互换，互换性强。

由专用运载车运送手车，操作轻便、灵活。

电缆室可安装多达9根单芯电缆。

可靠的机械、电气联锁装置，完全满足“五防”要求。

高压室均有泄压通道，确保人身安全。

面门装有观察窗，可观察室内元件的工作状态。

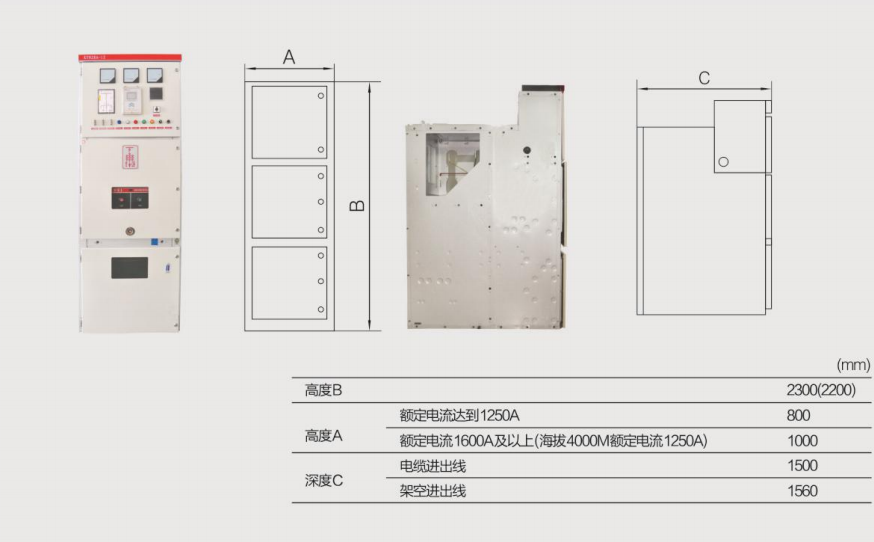

外形尺寸

安装尺寸

主要技术参数

注:1、电流互感器的短路容量应单独考虑。

2、ZN63A-12技术参数详见相应样本。

3、海拔1000m型额定电流<1250A额定断路开断电流≤31.5kA。
