YB□-12/0.8光伏箱式变电站

联系人：赵爱静

联系电话：0771-279****

企业地址广西壮族自治区-南宁市

详细地址南宁市西乡塘区安吉大道47-2号南宁大商汇国际建材城B地块2号楼101-112号

厂家信息
产品信息
规格参数
技术文档

思屋电气集团有限公司（简称“思屋电气”）创立于1999 年，是⼀家涵盖电力设计、安装、试验、运维、服务与改造，以及输配电设备研发、生产和电气元器件分销的全产业链企业。公司深耕电⼒装备领域26年，始终恪守“用电链接爱与价值”的使命，聚焦工业、矿业、⼯业OEM、建筑、交通运输、电⼒能源、基础设施建设等领域，致力于提供安全可靠的电力系统解决⽅案。依托“智能制造 +服务创新”双轮驱动体系，思屋电⽓通过校企联合实验室与产业链协同平台建设，系统性推进服务数字化、设备智能化、流程低碳化转型；引进国际先进智造设备集群，严格执行 ISO 9001 质量管理体系、ISO 14001环境管理体系及ISO 45001职业健康安全管理体系认证，产品全流程符合IEC国际标准与CQC认证规范。公司先后获“广西科学技术进步奖”“高新技术企业”“专精特新”中小企业、“智能工厂示范企业”、自治区“守合同重信用企业”等荣誉称号，累计获得30余项专利技术，通过ESI两化融合管理体系认证；同时⼊选南方电网、中国铁建、交投等80余家央国企合格供应商名录。业务体系 ▶ 设备制造：深耕40.5kV及以下成套设备研发生产，通过ISO 9001/14001/45001认证，技术参数超越国、南网标准，保持行业实力阵营竞争力。 ▶ 电力工程EPC：具备电力工程总承包二级，承装（修、试）三级质资，覆盖工业、基础设施、建筑、新能源等领域，贯通“设计建造-试验检测-智能运维”全价值链。 ▶ 智能制造：思屋电气深度实施制造强国战略，配置光纤激光切割系统、全自动激光焊接机器人工作站、局放屏蔽室、氦质谱检漏系统、三相温升试验系统、SF6气体回收装置、工频耐压试验装置等设备，构建建成电气设备全生命周期测试平台。通过智能装备集群集成，实现精密加工与质量数据双闭环管控，推动高端电气制造体系升级。

产品图片

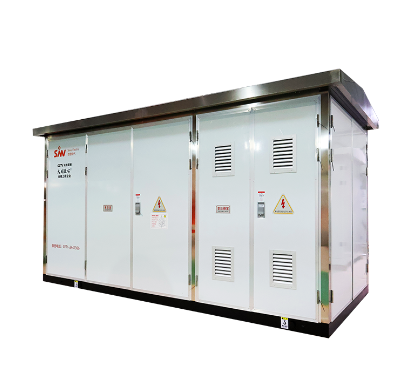

YB□-12/0.8光伏箱式变电站

YB□-12/0.8光伏箱式变电站是专为光伏发电系统设计的升压设备集合体，通常以箱式变电站形式呈现，又称光伏升压箱变。
可广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

一、功能及特点

1、高压开关设备、变压器、低压开关设备三位一体，成套性强。

2、高、低压保护完善，运行安全可靠，维护简单。

3、占地少、投资省、生产周期短、移动方便。

4、接线方案灵活多样。

5、结构独特: 独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钛合金、铝合金、冷轧板、彩钢板可选。

6、型式多样: 通用型、别墅型、紧凑型等多种样式。

7、高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。

二、用途

广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。

三、正常使用条件

海拔高度不超过2500m。

环境温度:-25℃-+40℃。

相对温度:日平均值不大于95%，月平均值不大于90%。安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

高压侧

智能型一体化变电站高压一般采用负荷开关熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级;熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kV以上的变压器，可选用ZN12，ZN28,VS1等真空断路器保护。

低压侧

低压侧主开关采用万能式或智能型断路器，选择性保护; 出线开关选用新型塑壳式开关体积小、飞弧短，最多可达30回路; 智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选用。

订货须知(订货时须注明)

1、变电站型号、数量。

2、变压器的型号、数量。

3、高压和低压一次接线方案及主要元件的型号和参数。

4、外壳的材料及颜色。

5、需要附件、备件时，应提出种类和数量。

6、开关设备使用在特殊环境条件，其他特殊要求应在订货时详细说明。

变压器

智能型一体化变电站选用低损耗、油漫式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。

执行标准

本产品符合下列标准:GB/T17467-1998《高压/低压预装式变电站》DL/T537-93《6-35kV箱式变电站》订货技术条件。

负荷开关技术参数

序号	名称	单位	FN12-12负荷开关	FGL25-12真空负荷开关
1	额定电压	KV	10
2	最高工作电压	KV	12
3	额定频率	Hz	50
4	额定电流	A	630
5	额定开断负荷电流	A	630
6	热稳定电流(有效值)	KA/S	20/2	20/4
7	动稳定电流	KA	50	50
8	短路关合电流(峰值)	KA	50	50
9	满负荷开断次数	次	20	10000
10	机械寿命	次	2000	10000
11	1min工频耐压(相间及对地)	KV	42	42
12	雷电冲击电压(相对及对地)	KV	75	75

高压熔断器技术参数

型号	额定电压(KV)	开断电流(A)		开断电流(KA)	熔体额定电流(A)
英国型号国内型号
SDL※J	12	40		31.5	6.3,10,16,20,25,31.5,40
SFL※J XRNT-12	12	100		31.5	50,63,71,80,100
SKL※J	12	125		31.5	125
*注：由是否安装撞击器确定， N 为无撞针，A 为有撞针。
型号	脱扣器形式		脱扣器额定电流A			通断能力KA(AC380V)
DW15-630	热-电磁性或电子型		315,400,630			40
DW15-1000			6,308,001,000			50
DW15-1600			1600			50
DW15-2500			1600,2000,2500			60
CW1-2000	智能型		630,800,1000,1250,1600,2000			65(80)
CW1-3200			2000,2500,3200			100
注：(80)为高分子断型。

负荷开关技术参数

序号	名称	单位	FN12-12负荷开关	FGL25-12真空负荷开关
1	额定电压	KV	10
2	最高工作电压	KV	12
3	额定频率	Hz	50
4	额定电流	A	630
5	额定开断负荷电流	A	630
6	热稳定电流(有效值)	KA/S	20/2	20/4
7	动稳定电流	KA	50	50
8	短路关合电流(峰值)	KA	50	50
9	满负荷开断次数	次	20	10000
10	机械寿命	次	2000	10000
11	1min工频耐压(相间及对地)	KV	42	42
12	雷电冲击电压(相对及对地)	KV	75	75

高压熔断器技术参数

型号	额定电压(KV)	开断电流(A)		开断电流(KA)	熔体额定电流(A)
英国型号国内型号
SDL※J	12	40		31.5	6.3,10,16,20,25,31.5,40
SFL※J XRNT-12	12	100		31.5	50,63,71,80,100
SKL※J	12	125		31.5	125
*注：由是否安装撞击器确定， N 为无撞针，A 为有撞针。
型号	脱扣器形式		脱扣器额定电流A			通断能力KA(AC380V)
DW15-630	热-电磁性或电子型		315,400,630			40
DW15-1000			6,308,001,000			50
DW15-1600			1600			50
DW15-2500			1600,2000,2500			60
CW1-2000	智能型		630,800,1000,1250,1600,2000			65(80)
CW1-3200			2000,2500,3200			100
注：(80)为高分子断型。
