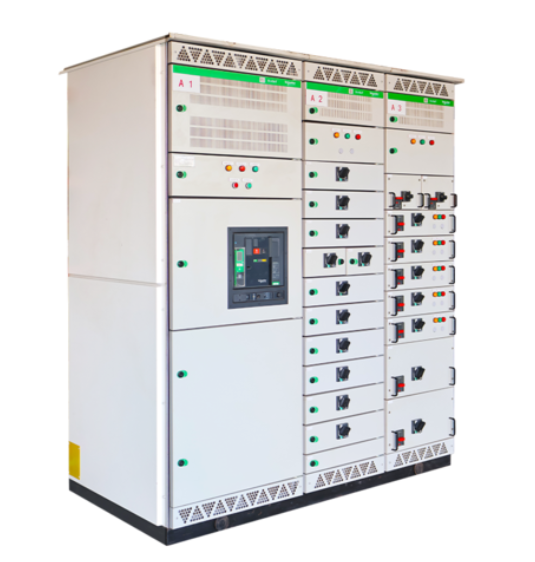

施耐德授权柜BlokSeT5000预智低压成套设备

产品优势

1、BlokSeT 5000 施耐德全系列元件通用可搭配选择不同系列施耐德元件，包括智能系列、核心系列和标准系列等。

2、BlokSeT 5000 坚固设计，高强度骨架 简单坚固。可拆卸横梁鱼形排，单柜包装运输现场并柜。

3、BlokSeT 5000 抽屉柜采用双夹头技术安全 便捷 母排免维护

▪ 垂直母排及双夹头绝缘防护

▪ 保障操作人员的人身安全有效阻止燃弧向其他回路或隔室的扩散必

▪ 升级改造无需断电

▪ :随时实施，不需等待

▪ 避免磨损配电母排

▪ :功能单元插拔产生的摩擦仅作用于夹头上

▪ 保证了配电母线的免维护寿命在10年以上

▪ 精巧的设计确保了夹头的夹紧力

4、BlokSeT 5000 专属三款测温方案，温度监测无死角

▪ BlokSeT 5000 可适配三款无线温度传感器，提供低压柜不同位置标准测温方案，实现低压应用场景全覆盖。

▪ 提供实时温度监测与告警，全面感知状态，预判风险，主动运维再升级。

5、BlokSeT 5000 关键零件质量控制

柜体关键零件国家权威机构严苛实验

❖ 介电性能实验

❖ 短路耐受实验

❖ 耐热性能实验

❖ 着火危险实验

❖ 耐老化性能实验

❖ 温升实验

❖ 机械寿命实验

❖ 相比漏电起痕指数测定(CTI)

▪ 满足低压成套开关设备标准CQC-C0301-2016_强制性产品认证实施细则。

6、BlokSeT 5000 高密度安装，方案进一步增强

固定式混装馈电柜

❖ 框架断路器最大可至2500A

❖ 可混装塑壳断路器馈电回路，每行1个~2个塑壳断

路器水平安装

❖ 1台MTZ2 25 + 7台NSX250

抽屉馈电柜

❖ 垂直母线电流最高可达2100A

❖ 半模及整模抽屉

❖ PCC最大630A，MCC最大160kW

7、BlokSeT 5000 符合中国用户使用习惯

8、智能互联，赋予数字化基因:

l 预智互联，让成套设备能自如沟通:

− 智联二维码，链接成套设备的关键资产信息，同时集成防伪功能数字面板直观显示状态连接，配合网关提供失压、超温等报警信息配置标准网关，实现出厂即互联。

l 多重测量，使成套设备可自主感知:

− 预置无线温度传感器，实时监测关键点温度，预知成套设备的健康风险V-loss测量装置，捕获盘柜失压状况。

− 可扩展的PowerTag无线测量方案，实现电能的精准测量及开关状态的轻松捕捉。

l 简易数字体验，通过软件助力协作，让系统主动思考:

− Ecoreal 软件的方案预置，提升合作伙伴效率和协同体验调试工具轻松实现配置、升级、信息同步和网关切换千里眼平台配合成套智联二维码，实现高效资产管理和预防性运维。

量身打造，满足不同行业应用需求

建筑行业：公商建、政府大楼、酒店、医院、学校等

住宅项目：供电局居配电项目、小区、住宅类配套等

工业项目：电厂、水处理厂、化工厂、工业厂房等

运行参数

额定绝缘电压:1000V

额定电流: 5000A

额定冲击耐受电压:12kV

垂直母线电流:2350A

防护等级:IP30/31/40/41

额定电压: 400V

额定短时耐受电流:100kA/1S

内部分隔: Form2b/3b
