12kV环保气体绝缘金属封闭式开关设备

我司生产的SWHXGN2-12系列环保气体绝缘金属封闭式开关设备适用于12KV输配电系统，实现控制、保护、测量、监视、通讯等功能的新型开关设备，其回路中的断路器、隔离开关等高压元件的导电部分集中安装在密封的箱式不锈钢外壳中，可不受外界环境影响，可靠性高，在环境恶劣的场所长期安全运行;其次是设备高压元件尺寸得到缩小，实现设备小型化;另封闭壳体内的零部件无腐蚀、生锈现象，消除了由此造成的影响，加之配以稳定、电寿命长的高压元件，可实现免维护或少维护的使用要求。

款式涵盖：
SWXGN1-12kV 气体绝缘金属封闭式开关设备
HXGN囗-(C)-12-630-25 全密封SF6气体绝缘环网开关设备
HXGN囗-(F)-12/125-31.5全密封SF6气体绝缘环网开关设备
HXGN囗-(V)-12-630-25全密封SF6气体绝缘环网开关设备

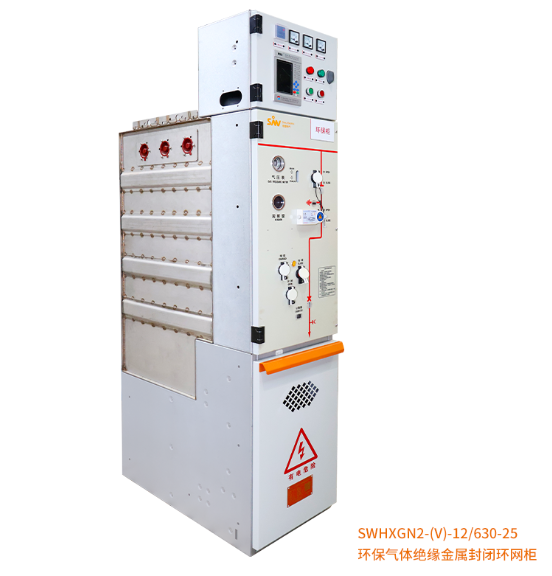

SWHXGN2-(V)-12/630-25环保气体绝缘金属封闭环网柜
XGW囗-12/T630-25户外开关箱(箱式开闭所)

城乡电网的电力经过高压一次变电到12KV后，需要大量的区域性二次变电站将电力分配到用户终端，配电设备的安全性和可靠性能直接影响配电网络的稳定性。思屋电气集团结合多年的产品研发与生产经验，开发的新型SF6气体绝缘开关设备，既适合网络节点或用户终端的要求，又满足各种二次变电站对紧凑型开关柜灵活使用的需要。

产品特点

1、产品正常使用条件

− 温度条件

最高气温+40°C,最低气温-25°℃,平均温度不大于35°C。

− 湿度条件

1.日平均湿度不大于95% 水蒸气压力日平均值不大于2.2kPa。

2.月平均湿度不大于90% 水蒸气压力月平均值不大于1.8kPa。

− 环境条件

1.无火灾、爆炸危险、化学腐蚀、严重污秽及剧烈震动的场所。

2.地震烈度不超过8级。

− 海拔高度

1.一次高压回路绝缘水平与海拔高度无关。

2.SF6气体绝缘开关设备海拔高度大于2000m、环保气体绝缘开关设备海拔高度大于4000m时，二次控制与辅助回路的绝缘要求或其它特殊使用要求可协商。

− 其他

超过以上规定及C/T11022规定的正常使用条件，请与我司协商确定。

2、技术特点

模块化设计

开关设备分为单元柜模块方案和共箱型方案。在共箱方案中，同一个绝缘气室内，最多可以配置6个模块，要采用拓展母线将开关柜连接，实现半模块化结构，也可以通过所有单元模块之间使用拓展母线的方式实现全模块配置。通过不同模块组合可以形成由简单到复杂的配电方案，满足二次变电站和开闭所的各种配置要求。

机构紧凑

根据功能不同，所有模块最宽不超过600MM，最小为420MM宽，所有单位的电缆连接套管对地高度一致，方便了现场施工。

不受环境影响

所有高压带电部分安装在密封箱体内，箱壳采用不锈钢焊接充以0.02MPa的干燥空气，防护等级为IP67，拓展母线为完全绝缘和屏蔽，以保证不受外部环境变化的影响。可安装于潮湿、多沙多尘、盐雾、矿山、箱式变电站和空气污染易引发表面污闪的场所。

高可靠的人身安全

所有带电部分封闭在气室中，开关柜具有可靠的泄压通道，隔离和接地开关为一体式三工位开关，简化了相互之间的联锁，电缆室盖板与开关之间具有可靠的机械连锁。

规格参数
