产品详情
施耐德MVnex智能中压开关柜
联系人：赵爱静
联系电话：0771-279****
企业：
思屋电气集团有限公司
企业地址广西壮族自治区-南宁市
详细地址南宁市西乡塘区安吉大道47-2号南宁大商汇国际建材城B地块2号楼101-112号
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
思屋电气集团有限公司（简称“思屋电气”）创立于1999 年，是⼀家涵盖电力设计、安装、试验、运维、服务与改造，以及输配电设备研发、生产和电气元器件分销的全产业链企业。公司深耕电⼒装备领域26年，始终恪守“用电链接爱与价值”的使命，聚焦工业、矿业、⼯业OEM、建筑、交通运输、电⼒能源、基础设施建设等领域，致力于提供安全可靠的电力系统解决⽅案。
依托“智能制造 +服务创新”双轮驱动体系，思屋电⽓通过校企联合实验室与产业链协同平台建设，系统性推进服务数字化、设备智能化、流程低碳化转型；引进国际先进智造设备集群，严格执行 ISO 9001 质量管理体系、ISO 14001环境管理体系及ISO 45001职业健康安全管理体系认证，产品全流程符合IEC国际标准与CQC认证规范。
公司先后获“广西科学技术进步奖”“高新技术企业”“专精特新”中小企业、“智能工厂示范企业”、自治区“守合同重信用企业”等荣誉称号，累计获得30余项专利技术，通过ESI两化融合管理体系认证；同时⼊选南方电网、中国铁建、交投等80余家央国企合格供应商名录。
业务体系
▶ 设备制造：深耕40.5kV及以下成套设备研发生产，通过ISO 9001/14001/45001认证，技术参数超越国、南网标准，保持行业实力阵营竞争力。
▶ 电力工程EPC：具备电力工程总承包二级，承装（修、试）三级质资，覆盖工业、基础设施、建筑、新能源等领域，贯通“设计建造-试验检测-智能运维”全价值链。
▶ 智能制造：思屋电气深度实施制造强国战略，配置光纤激光切割系统、全自动激光焊接机器人工作站、局放屏蔽室、氦质谱检漏系统、三相温升试验系统、SF6气体回收装置、工频耐压试验装置等设备，构建建成电气设备全生命周期测试平台。通过智能装备集群集成，实现精密加工与质量数据双闭环管控，推动高端电气制造体系升级。
产品图片

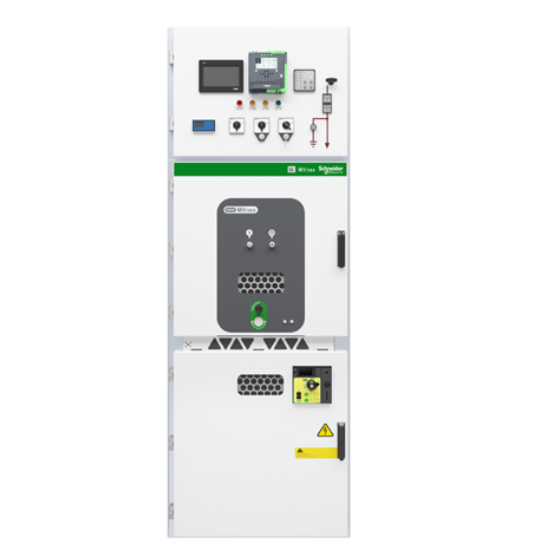

施耐德MVnex智能中压开关柜
施耐德电气MVnex系列中压开关柜，是一款金属铠装、中置式、智能型的户内中压开关设备，适用于12kV和24kV配电系统。该产品融合了施耐德电气在中压配电领域五十余年的技术积累，具备高可靠性、灵活配置、智能运维等核心优势，广泛应用于楼宇建筑、数据中心、电力系统、石油化工、轨道交通等关键场所。
MVnex系列产品包括：
MVnex 12kV（标准型）
MVnex 24kV
MVnex 550（紧凑型）
MVnex 500（超紧凑型）
Smart MVnex（智能型）
思屋电气作为施耐德电气授权合作伙伴，可为客户提供该系列产品的销售、技术选型、安装调试及运维服务。
1. 设计理念
可靠性：采用金属铠装结构，具备完善的机械与电气联锁，满足“五防”要求。
灵活性：支持多种一次接线方案，柜宽从500mm至1000mm不等，适应不同空间需求。
智能化：集成温度监测、弧光保护、远程运维等智能功能，支持云平台管理。
2. 结构特点
四室独立结构：低压室、断路器室、母线室、电缆室相互隔离，防护等级达IP4X。
模块化设计：支持断路器柜、接触器柜、PT柜、计量柜等多种功能模块。
智能联锁：具备防止误操作的多重机械与电气联锁。
3. 核心配置
断路器：HVX固封极柱真空断路器，额定电流630A~4000A。
接触器：CVX真空接触器，适用于频繁操作场合。
接地开关：MGES系列，具备短路关合能力。
保护装置：Easergy P3微机保护、VAMP弧光保护等。
4. 智能功能（Smart MVnex）
在线监测：温度、局放、机械特性实时监测。
弧光保护：快速定位并切除故障点。
远程运维：通过“千里眼”云平台实现移动运维与预警管理。
主动运维单元：支持资产管理、报警管理、保护协调仿真等。
主要技术参数列表
MVnex 12kV（标准型）
| 项目 | 参数 |
|---|---|
| 额定电压 | 12 kV |
| 额定电流 | 630A ~ 4000A |
| 额定短时耐受电流（4s） | 25kA / 31.5kA / 40kA |
| 额定峰值耐受电流 | 63kA / 80kA / 100kA |
| 工频耐受电压 | 42 kV（1min） |
| 雷电冲击耐受电压 | 75 kV |
| 防护等级 | IP4X（外壳） / IP2X（隔室间） |
| 柜体尺寸（宽×深×高） | 650/800/1000mm × 1400/1600mm × 2250mm |
MVnex 24kV
| 项目 | 参数 |
|---|---|
| 额定电压 | 24 kV |
| 额定电流 | 630A ~ 2500A |
| 额定短时耐受电流（4s） | 25kA / 31.5kA |
| 工频耐受电压 | 65 kV（1min） |
| 雷电冲击耐受电压 | 125 kV |
| 柜体尺寸 | 800/1000mm × 2260mm × 2400mm |
MVnex 550（紧凑型）
| 项目 | 参数 |
|---|---|
| 额定电压 | 12 kV |
| 额定电流 | ≤1250A |
| 额定短时耐受电流（4s） | ≤31.5kA |
| 柜宽 | 550mm |
| 特点 | 节省40%占地面积，支持与大电流柜拼柜 |
MVnex 500（超紧凑型）
| 项目 | 参数 |
|---|---|
| 额定电压 | 12 kV |
| 额定电流 | ≤1250A |
| 额定短时耐受电流（4s） | ≤31.5kA |
| 柜宽 | 500mm |
| 特点 | 节省60%土建面积，可靠墙安装 |
主要技术参数列表
MVnex 12kV（标准型）
| 项目 | 参数 |
|---|---|
| 额定电压 | 12 kV |
| 额定电流 | 630A ~ 4000A |
| 额定短时耐受电流（4s） | 25kA / 31.5kA / 40kA |
| 额定峰值耐受电流 | 63kA / 80kA / 100kA |
| 工频耐受电压 | 42 kV（1min） |
| 雷电冲击耐受电压 | 75 kV |
| 防护等级 | IP4X（外壳） / IP2X（隔室间） |
| 柜体尺寸（宽×深×高） | 650/800/1000mm × 1400/1600mm × 2250mm |
MVnex 24kV
| 项目 | 参数 |
|---|---|
| 额定电压 | 24 kV |
| 额定电流 | 630A ~ 2500A |
| 额定短时耐受电流（4s） | 25kA / 31.5kA |
| 工频耐受电压 | 65 kV（1min） |
| 雷电冲击耐受电压 | 125 kV |
| 柜体尺寸 | 800/1000mm × 2260mm × 2400mm |
MVnex 550（紧凑型）
| 项目 | 参数 |
|---|---|
| 额定电压 | 12 kV |
| 额定电流 | ≤1250A |
| 额定短时耐受电流（4s） | ≤31.5kA |
| 柜宽 | 550mm |
| 特点 | 节省40%占地面积，支持与大电流柜拼柜 |
MVnex 500（超紧凑型）
| 项目 | 参数 |
|---|---|
| 额定电压 | 12 kV |
| 额定电流 | ≤1250A |
| 额定短时耐受电流（4s） | ≤31.5kA |
| 柜宽 | 500mm |
| 特点 | 节省60%土建面积，可靠墙安装 |
