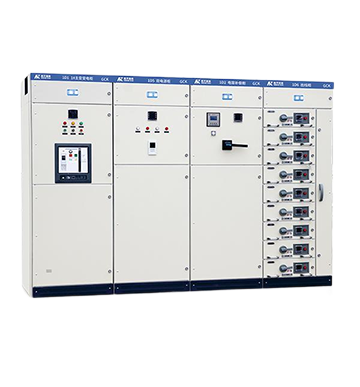

GCK 低压抽出式开关柜
产品简介
GCK低压抽出式开关柜广泛适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压380V、660V，频率为50Hz、额定电流为5000A及以下的供电系统中的配电和电动机集中控制之用。
GCK是经过全面型式试验，并获得CCC认证，是组装而成的高级型低压开关柜，设计符合下列标准：
国家标准GB7251.1《低压成套开关设备》
国际标准IEC60439.1《低压成套开关设备和控制设备》

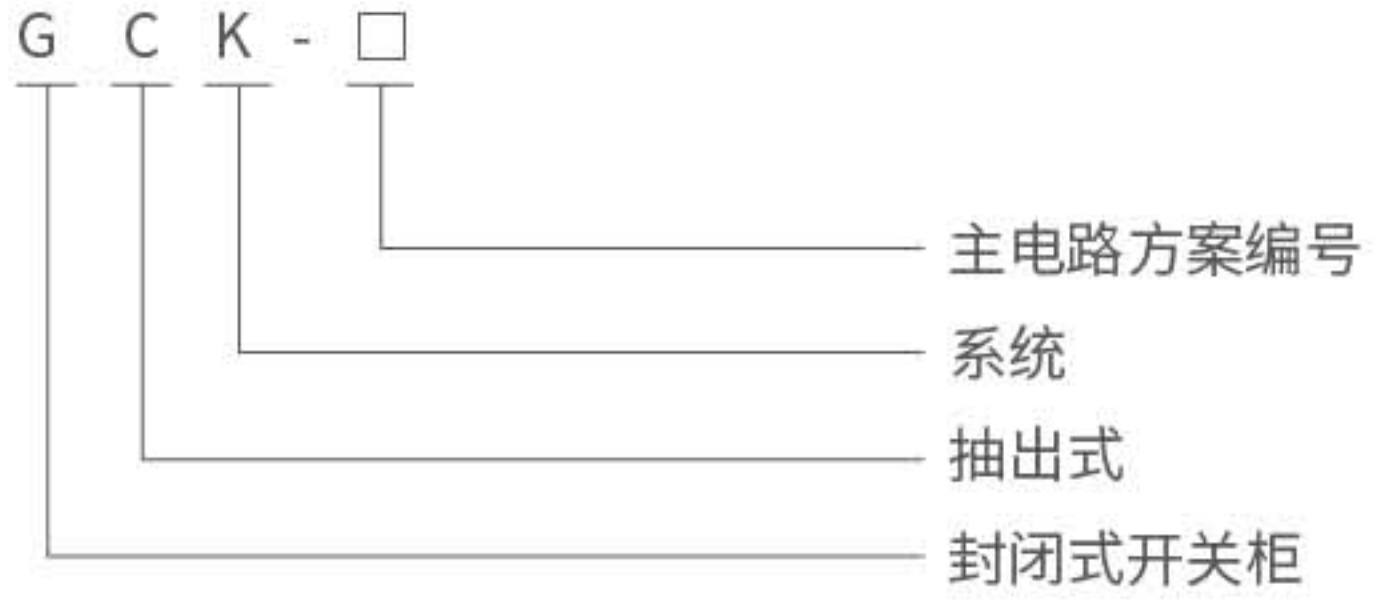

型号含义
工作条件
周围空气温度不高于+40°C，不低于-5°C，在24小时内平均温度不高于+35°C；
相对温度在最高温度 +40°C时不超过 50%，在较低温度时允许有较高的相对温度，如 +20°C时为 90%；
空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃；
无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；
海拔高度不超过2000米；
开关柜适用于以下温度运输和储存：-25°C至+55°C，在短时间内(不超过 24小时) 不超过+70°C；
用户对上述条件不能满足时应与制造厂协商。
主要技术参数
额定绝缘电压660V/1000V
额定工作电压400V/660V
辅助电路额定工作电压：交流380V、220V，直流110V、220V
母线额定电流：1000A、1250A、1600A、2000A、2500A、3200A、4000A、 5000A
母线额定短时耐受电流：50kA、80kA（有效值）1秒
母线额定峰值耐受电流：105kA/0.1s、140kA/O.1s、176kA/0.1s
分支母线额定电流：630A、1000A、1250A、1600A
分支母线额定短时耐受电流：30kA、50kA（有效值）1秒
分支母线额定峰值耐受电流：63kA、105kA/0.1s
外壳防护等级：IP30、IP40
母线设置：三相四线制、三相五线制
操作方式：就地、远方、自动
工作条件
周围空气温度不高于+40°C，不低于-5°C，在24小时内平均温度不高于+35°C；
相对温度在最高温度 +40°C时不超过 50%，在较低温度时允许有较高的相对温度，如 +20°C时为 90%；
空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃；
无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；
海拔高度不超过2000米；
开关柜适用于以下温度运输和储存：-25°C至+55°C，在短时间内(不超过 24小时) 不超过+70°C；
用户对上述条件不能满足时应与制造厂协商。
