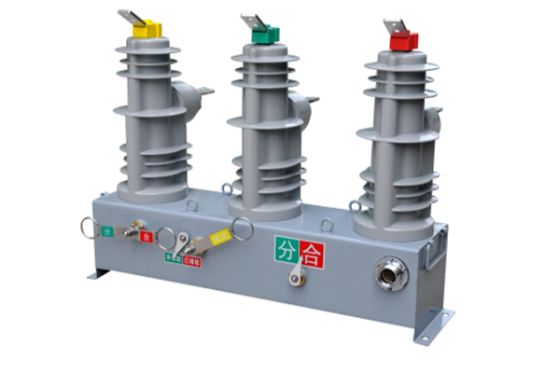

配网分布式故障检测装置

系统功能
在一二次深度融合柱上断路器设计基础上,融合行波测距技术,将故障在线监测及精确定位功能模块化嵌入到开关本体,实现行波、暂态、工频的全部采集,在原有故障隔离功能上增加缺陷预警及故障定位等功能
行波模块可采用外挂式或内嵌式与FTU配合,通过一二次融合断路器中电压、电流感器二次信号接口完成对线路各相故障信号的采集,包括三相工频故障电流,行波电流,3U0信号,3I0信号等。具有有效识别故障状态,采集并保存相应故障信号,并上送至主站后台进行进一步的分析,诊断,定位预警处理等。
技术指标 | |
A,B,C三相工频电流采集范围与精度 | 0~1200A,精度2% |
A,B,C三相行波电流采集范围与精度 | 0.5~100A,精度2% |
零序电压信号 | 0~10V (零序电压互感器二次值),精度2% |
支持GPS/北斗高精度授时 | 授时精度20ns |
线路异常定位精度 | 不大于150米 |
工频信号采样率 | ≥12.8kHz |
行波信号采样率 | 2MHz~5MHz |
通信规约 | 国网101/104规约或厂家自定义规约 |
供电方式 | 24VDC输入。平均功耗:0.8W(4G通讯时峰值功率2W) |
结构尺寸 | 130x80x25mm |
通信接口 | 支持4G通讯或RS232/RS485/TTL串口/SP |
模拟量信号接口 | 1)A、B、C 相CT二次信号接入。 2)3U0、3I0互感器二次信号接入。 |
