产品详情

输电线路行波定位/分布式行波装置

联系人：陈利
联系电话：0731-8871****
企业地址湖南省-长沙市
详细地址长沙市高新技术产业开发区欣盛路163号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
湖南湘能智能电器股份有限公司总部位于长沙市，是一家高新技术企业、软件企业，下设子公司：湖南湘能电气自动化有限公司。注册资本5000万元。服务领域包括电力系统、轨道交通、新能源与节能减排、能源化工、矿山、冶金、机械等。 湖南湘能智能电器股份有限公司产品包括：电网故障诊断产品：输电网故障行波定位系统、配电网故障行波选线与定位系统、分布式输电线路故障精确定位装、暂态录波型故障指示器；试验设备：变频电源、感应耐压、局部放电与串联谐振试验系统、谐波特性试验系统；车载试验系统：电力试验车；低电压治理产品：三相电流平衡及无功补偿装置、配电线路自动稳压装置；配网产品：10kV断路器、馈线终端装置（FTU）等。湖南湘能智能电器股份有限公司立足于技术和产品，致力于为电力系统自动化、信息化、智能化的建设和推广做出贡献。围绕发展低碳经济、环保节约型社会，以新技术、新工艺、新材料“三新”为准则，打造智能、节能“两能”产品。对客户采取“客户服务1+1”方式，“专人负责+专业团队”组成的服务团队，真诚为客户提供贴心的专业服务。

产品图片

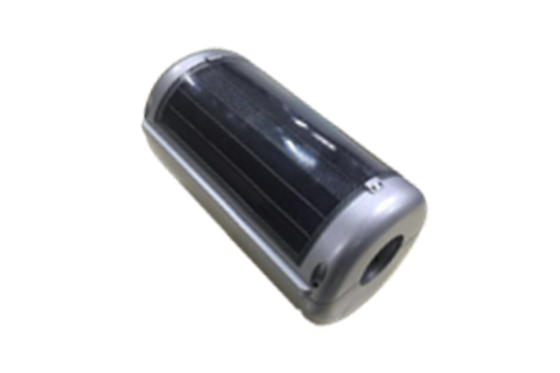

分布式行波装置


产品功能

分布式智能故障诊断装置套装于110kV及以上电压等级输电导线上，采用CT耦合取电方式，装置能自动监测、采集、存储输电线路雷击及树障、风偏、山火、漂浮物等各种非雷击故障波形，适用于110kV及以上电压等级输电网的故障精确定位和故障类型识别

主要由电流行波检测传感器、行波信号采集分析装置、时钟系统(北斗+GPS)、电源系统、通讯链路(4G)组成

根据分布式智能监测装置所采集的暂态行波数据和工频电流信息，分析、计算后，自动弹出故障位置及具体杆塔号等测距结果，并实现故障结果的web发布

技术指标

1、技术指标要求

a)故障区间定位可靠性：>99%

b)故障定位精度：< ±300米;

c)雷击与非雷击故障辨识准确率：>95%

d)绕反击识别准确率：>90%

2、数据采集

a)自动监测、采集、存储输电线路雷击及树障、风偏、山火、漂浮物等各种 非雷击情况下的工频电流及行波电流波形数据，实现故障行波电流全波波形监测;

b)自动记录高精度GPS时钟。

3、测量范围

a)行波电流测量范围： 5A～5kA，精度：≤10%

b)工频电流测量范围：10A～10kA，精度：≤10%

4、工作电源： 导线取电范围：10~1000 A(感应取能)


技术指标

1、技术指标要求

a)故障区间定位可靠性：>99%

b)故障定位精度：< ±300米;

c)雷击与非雷击故障辨识准确率：>95%

d)绕反击识别准确率：>90%

2、数据采集

a)自动监测、采集、存储输电线路雷击及树障、风偏、山火、漂浮物等各种 非雷击情况下的工频电流及行波电流波形数据，实现故障行波电流全波波形监测;

b)自动记录高精度GPS时钟。

3、测量范围

a)行波电流测量范围： 5A～5kA，精度：≤10%

b)工频电流测量范围：10A～10kA，精度：≤10%

4、工作电源： 导线取电范围：10~1000 A(感应取能)
