网络行波定位系统

产品描述

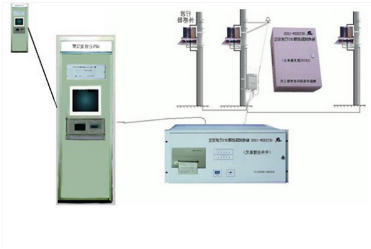

输电线路故障精确定位系统能够结合现有运行故障精确定位系统数据库进行分析总结，构建基于广域网络故障定位自适应模型，隐患预警，记录线路故障行波信号到达两端变电站的监测装置的北斗和GPS授时时间，定位误差150m。

故障定位系统利用专用高频传感器提取故障信号，线路故障产生的高频信号速度v接近于光速。故定位精度只与时间测量有关，定位误差小，可靠性高。 不仅能对线路金属性接地故障精确定位，也能对线路高阻接地故障进行精确定位，如树障、山火、风害、雷击等故障，故障无盲区检测与快速精确定位。

采用了自主研制的专用穿芯式高频行波传感器和双屏蔽射频同轴电缆-准确捕捉故障信号；

基于双端定位的广域网络定位方法-定位准确率高；

基于GPS或北斗授时模块，军工级恒温晶振-高精度同步时钟；

在容性设备接地线上采集信号-不停电安装；

一台装置可监测变电站所有线路及送出线路故障-监测覆盖范围广。

产品特点

1)适用于10kV-1000kV交流电网和高压直流电网的故障定位;

2)GPS高精度同步时钟的最大误差小于0.1ms;

3)专用行波传感器的检测延时小于28ns;

4)辨识行波信号的硬件电路延时小于200ns;

5)输电网故障行波定位系统的定位误差小于150m;

6)电网故障行波定位可靠性高，定位成功率高达100%;

7)具有自检功能;

8)具有自恢复功能;

9)一个变电站仅需安装一套行波定位装置，便可实现整个变电站所有出线的故障定位检测;10)主站对子站具有状态监测及维护功能。

10)主站对子站具有状态监测及维护功能。
