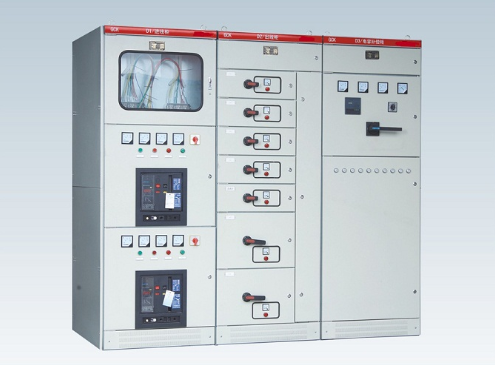

GCK系列低压抽出式开关设备

一、适用范围

GCK (功能等同于或优于GCL)低压抽出式成套开关设备(以下简称“开关设备”)适用于额定工作电压380V，交流三相四线、三相五线系统，作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。

本产品符合: GB7251《低压成套开关设备和控制设备》、JB/T9661《 低压抽出式开关设备》、IEC 439低压成套开关设备和控制设备》标准。

二、正常使用条件

1海拔高度: 2000m及以下。

2环境温度: -5C~ +40'C, 日平均温度不高于+35C。

3相对湿度:在温度为+ 40C时不超过50%;在温度较低时允许有较高的相对湿度,有可能偶然产生凝露:例如+ 20C时为90%。

4没有火灾危险、严重污染、化学腐蚀及剧烈振动的场所。

5与垂直面倾斜不超过5°。

6适用于以下温度的运输和储存过程，-25"C~ +55C，在短时间内(不超过24h) 不超过+70"C。

三、主要技术参数

1额定绝缘电压: 660V、 1000V;

2额定工作电压: 380V、660V;

3辅助电路额定电压: AC 220V、380V、 DC 110V、220V;

4额定频率: 50Hz~ (60) Hz;

5额定电流:水平母线≤3150A;垂直母线630A、800A， 1200A

6额定短时耐受电流: 50、80kA/1s， 中性母线30kA/1s;

7额定峰值电流: 105kA0.1s， 50kA/0.1s;

8功能单元(抽屉)分断能力: 50kA ;

9母线设置:三相四线制、三相五线制; .

10操作方式:地、远方、自动。
