产品详情
KYN28(A)-12 铠装中置式金属封闭开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
山东捷远电气股份有限公司始建于一九七〇年，现有员工300余人，是山东省经国家相关部委验收合格并取得高、低压开关柜生产许可证的企业，是中国电器工业协会高压开关分会会员单位，山东区域3C认证A类生产企业。
公司在青州市经济开发区建有现代化的生产基地，2021年在青岛高新区成立捷远电气（青岛）有限公司，主要从事产品研发及销售。

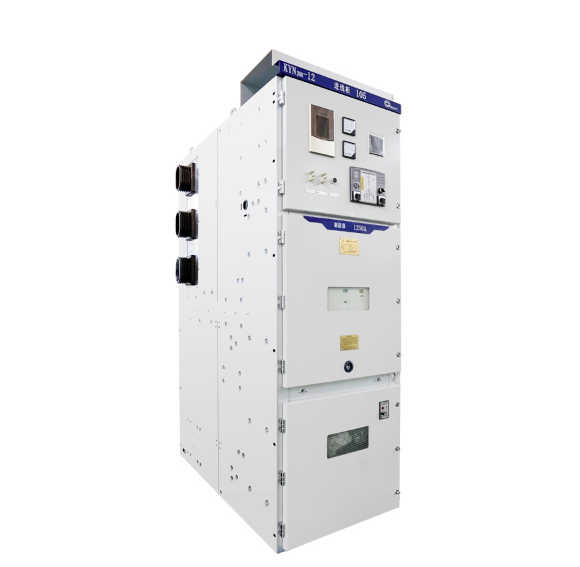

产品图片
KYN28(A)-12 铠装中置式金属封闭开关柜
产品描述
KYN28A-12铠装中置式交流金属封闭开关设备系三相交流50HZ的户内成套配电装置，用于接受和分配3.6~12千伏的网络电能，并对电路实行控制保护及监测。本开关柜能满足GB3906、DL404、IEC60298等标准要求，抗震9烈度，并具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置送电和防止误入带电间隔，即简称的“五防”功能。
产品特点
1、柜体结构采用敷铝锌板经多重折弯组装而成；
2、完全金属铠装及彻底分隔；
3、所有设备的操作均可在柜门关闭状态下进行；
4、柜壳密封度高，防止设备受杂物和虫害侵入，防护等级IP4X；
5、简单且有效的闭锁，防止误操作；
6、高压室内的真空断路器及其操动机构仅需少量维护；
7、更换断路器非常简单，手车互换性好；
8、柜体靠墙安装，柜前维修，减少占地面积；
9、二次线敷设于尺寸宽裕的线槽内，容易接线；
10、电缆室有充裕的空间，可联接多根电缆；
11、透过面板玻璃窗，极易观察到电缆室安装情况；
12、快速接地开关用于接地和回路短接。
技术参数
| 项目 | 单位 | 参数 | |
| 额定电压 | kV | 3.6、7.2、12 | |
| 额定绝缘水平 | 1min工频耐受电压 | kV | 42 |
| 雷电冲击耐压（全波) | kV | 75 | |
| 额定频率 | Hz | 50 | |
| 额定电流 | A | 630、1250、1600、2000、3150、4000、5000 | |
| 4s热稳定电流（有效值) | kA | 20、25、31.5、40 | |
| 额定动稳定电流（峰值) | kA | 50、63、80、100 | |
| 防护等级 | 外壳IP4X，断路器室门打开时IP2X | ||
| 外型尺寸(宽*深*高) | mm | 800(1000)*1500*2300 | |
