JUPITER系列-高效风冷一体机
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
西安新艾电气技术有限公司是一家专注于储能领域设备的研发、生产、销售和服务的高新技术 企业。致力于提供长寿命电化学储能解决方案，提供发电侧、输配电侧、用户侧全场景应用的一站 式解决方案、核心设备开发以及资产运维服务。
自2015年创立以来，长期聚焦于储能系统的长寿命技术体系研究与产品开发，致力于为用户提 供高价值、收益最大化的储能产品与服务。
公司始终坚持以电化学技术、电力电子技术、储能物联网技术为核心，结合行业发展与客户需 求不断提升产品和服务竞争力，力求为客户提供更加专业、具有前瞻性的技术产品与服务。同时， 公司形成以价值创造、价值评价、价值分配为主体的全闭环体系，持续为客户创造高价值的储能资 产运维服务。

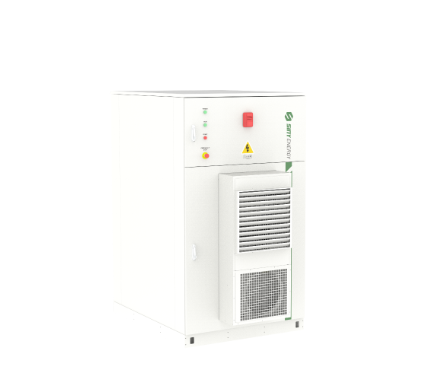

产品图片
JUPITER系列-高效风冷一体机
产品特点：
•系统采用全封闭设计，避免直通风带来的器件侵蚀，为电子元器件提供良好的工作环境
•电池舱和 PCS 分舱温控，PCS散热采用独立换热技术，降低系统功耗，提高系统运行效率
•储能系统采用 PACK 级+舱级的双重消防架构，三层供电保障，确保系统安全可靠
•采用 1P30S 的高效风冷模组，较市面上常规模组集成度提高40%以上，减少了PACK 间线束连接点数量，降低系统损耗和运行风险
•电池整簇配置最大为1P270S，集成度更高，节省了占地面积
•搭载新艾智能云平台，对储能设备进行全生命周期的运营管理和服务，同时支持电量结算等功能
•多台一体机配合新艾站级 EMS 系统可实现标准工商业侧解决方案
产品规格：
| 型号等级 | JUP-125K-241 | JUP-135K-271 | |||
直流侧参数 | 电压范围 | DC600V～DC876V | DC600V～C876V | ||
| 额定电流 | 157A | ||||
| 充电管理 | 恒功率，恒电流. | ||||
交流并网参数 | 电网类型 | 3L+N+PE | |||
| 额定功率 | 125kW | 135kW | |||
| 额定电压 | AC380V/400V/415V | ||||
| 额定电流 | 189A/180A/173A | 205A/194A/187A | |||
| 电压范围 | -15%～+10% | ||||
| 额定频率 | 50Hz/60Hz | ||||
| 频率范围 | 额定频率±3Hz | ||||
| 功率因数 | -1～+1 | ||||
| 输出谐波 | ≤3% | ||||
电池参数 | 单簇电池配置 | 1P240S | 1P270S | ||
| 电池总容量 | 241kWh | 271kWh | |||
| 系统效率 | ＞86%（@25±3℃ ,0.5C） | ||||
系统环境适应性 | 工作温度 | -25～55℃（环境空气温度40℃以上降额） | |||
| 空调数量 | 1 | ||||
| 空调额定制冷量 | 5kW@L35/L35 | ||||
| 空调额定功率（制热/制冷） | 1850W/3000W | ||||
| 主动除湿功率 | 具备 | ||||
| 通信及管理 | 通信接口 | RS485、LAN | |||
| 通讯协议 | ModBus TCP/ModBus RTU | ||||
| 安装方式 | 户外柜 | ||||
| 隔离方式 | 非隔离 | ||||
| 相对湿度 | 0％～95％RH，无冷凝 | ||||
| 工作海拔高度 | ≤2000m | ||||
| 防护等级 | IP55 | ||||
| 冷却方式 | 空调制冷（电池簇）+换热器冷却（PCS） | ||||
| 消防试剂 | 全氟己酮 | ||||
| 尺寸（W*D*H） | 1300*1600*2300mm（不含空调及换热器） | 1300*1600*2525mm（不含空调及换热器） | |||
| 质量（Kg） | 3400 | 3600 | |||
| 认证 | EN 61000-6-2/4-2019、IEC/EN 62109-1/-2、62477-1 IEC 62619/63056、IEC 62040-1/60730-1、AS4777.2 | ||||
