产品详情
集中式高效液冷储能系统
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
西安新艾电气技术有限公司是一家专注于储能领域设备的研发、生产、销售和服务的高新技术 企业。致力于提供长寿命电化学储能解决方案,提供发电侧、输配电侧、用户侧全场景应用的一站 式解决方案、核心设备开发以及资产运维服务。
自2015年创立以来,长期聚焦于储能系统的长寿命技术体系研究与产品开发,致力于为用户提 供高价值、收益最大化的储能产品与服务。
公司始终坚持以电化学技术、电力电子技术、储能物联网技术为核心,结合行业发展与客户需 求不断提升产品和服务竞争力,力求为客户提供更加专业、具有前瞻性的技术产品与服务。同时, 公司形成以价值创造、价值评价、价值分配为主体的全闭环体系,持续为客户创造高价值的储能资 产运维服务。

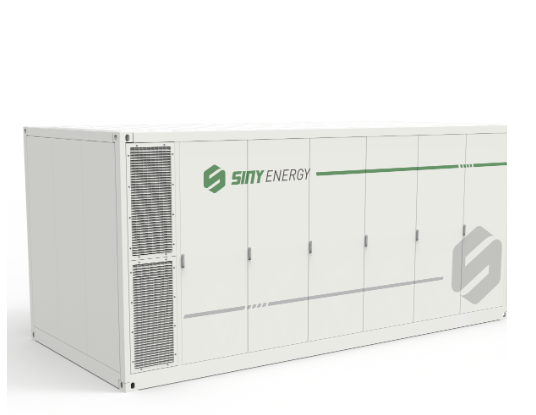

产品图片
集中式高效液冷储能系统

产品特点:
•精细化空气流体设计,增强散热性,电芯温差≤2.1℃
•主/被动消防结合,60S高速水浸
•产品集成化程度高,PACK集成度提升15%以上
•高频数据采集,云端在线监测,全生命周期监控+预防
产品规格:
| 集中式高效液冷储能系统 | ||
| 升压变流一体舱参数 | 交流接入方式 | 三相三线 |
| 额定功率 | 5000kW | |
| 直流通道数 | 24 | |
| 过载能力 | 110% 持续运行/120% 不少于1min | |
| 额定电网电压 | 10/35kV(可适应电网电压±10%的波动) | |
| 额定电流 | 288A/82A | |
| 额定电网频率 | 50/60Hz | |
| 总电流波形畸变率(THD) | <3%(额定功率) | |
| 最大转换效率 | >99% | |
| 功率因数 | 不小于0.9(超前或滞后) | |
| 功率响应速度 | ≤100ms | |
| 功率控制偏差 | ≤5% | |
| 直流分量 | 0.5%(额定电流) | |
| 冷却方式 | 智能风冷 | |
| 噪声 | ≤80dB | |
| 工作环境温度 | -30℃~+60℃ | |
| 存储环境温度 | -40℃~+70℃ | |
| 允许相对湿度 | 0~90%,无凝露 | |
| 耐地震能力 | 水平加速度0.3g、垂直加速度0.15g | |
| 液冷电池集装箱参数 | 电池簇数量 | 24 |
| 直流侧电压范围 | 1000-1500V(1050V-1500V(满载输出)) | |
| 直流侧最大电压 | 1164-1500V | |
| 直流侧最大电流 | 245A*24 | |
| 标称电量 | 10.03MWh(314Ah电芯;单仓5.015MWh) | |
| 额定充放电倍率 | 0.5c | |
| 稳压精度 | ±2% | |
| 稳流精度 | ±2% | |
| 冷却方式 | 智能液冷 | |
| 系统参数 | 电池通讯接口 | CAN |
| 调度通讯接口 | 以太网/485 | |
| 通讯协议 | ModBus RTU,ModBus TCP,IEC61850,IEC104 | |
| 最高海拔高度 | ≤3000m,≥2000m降额 | |
| 防护等级 | IP54 | |
| 充放电转换时间 | <100ms | |
| 运行电池温差 | ±5℃ | |
| 运行海拔高度 | ≤2000m | |
产品规格:
| 集中式高效液冷储能系统 | ||
| 升压变流一体舱参数 | 交流接入方式 | 三相三线 |
| 额定功率 | 5000kW | |
| 直流通道数 | 24 | |
| 过载能力 | 110% 持续运行/120% 不少于1min | |
| 额定电网电压 | 10/35kV(可适应电网电压±10%的波动) | |
| 额定电流 | 288A/82A | |
| 额定电网频率 | 50/60Hz | |
| 总电流波形畸变率(THD) | <3%(额定功率) | |
| 最大转换效率 | >99% | |
| 功率因数 | 不小于0.9(超前或滞后) | |
| 功率响应速度 | ≤100ms | |
| 功率控制偏差 | ≤5% | |
| 直流分量 | 0.5%(额定电流) | |
| 冷却方式 | 智能风冷 | |
| 噪声 | ≤80dB | |
| 工作环境温度 | -30℃~+60℃ | |
| 存储环境温度 | -40℃~+70℃ | |
| 允许相对湿度 | 0~90%,无凝露 | |
| 耐地震能力 | 水平加速度0.3g、垂直加速度0.15g | |
| 液冷电池集装箱参数 | 电池簇数量 | 24 |
| 直流侧电压范围 | 1000-1500V(1050V-1500V(满载输出)) | |
| 直流侧最大电压 | 1164-1500V | |
| 直流侧最大电流 | 245A*24 | |
| 标称电量 | 10.03MWh(314Ah电芯;单仓5.015MWh) | |
| 额定充放电倍率 | 0.5c | |
| 稳压精度 | ±2% | |
| 稳流精度 | ±2% | |
| 冷却方式 | 智能液冷 | |
| 系统参数 | 电池通讯接口 | CAN |
| 调度通讯接口 | 以太网/485 | |
| 通讯协议 | ModBus RTU,ModBus TCP,IEC61850,IEC104 | |
| 最高海拔高度 | ≤3000m,≥2000m降额 | |
| 防护等级 | IP54 | |
| 充放电转换时间 | <100ms | |
| 运行电池温差 | ±5℃ | |
| 运行海拔高度 | ≤2000m | |
