NEPTUNE系列-并离网组串式储能变流器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
西安新艾电气技术有限公司是一家专注于储能领域设备的研发、生产、销售和服务的高新技术 企业。致力于提供长寿命电化学储能解决方案,提供发电侧、输配电侧、用户侧全场景应用的一站 式解决方案、核心设备开发以及资产运维服务。
自2015年创立以来,长期聚焦于储能系统的长寿命技术体系研究与产品开发,致力于为用户提 供高价值、收益最大化的储能产品与服务。
公司始终坚持以电化学技术、电力电子技术、储能物联网技术为核心,结合行业发展与客户需 求不断提升产品和服务竞争力,力求为客户提供更加专业、具有前瞻性的技术产品与服务。同时, 公司形成以价值创造、价值评价、价值分配为主体的全闭环体系,持续为客户创造高价值的储能资 产运维服务。

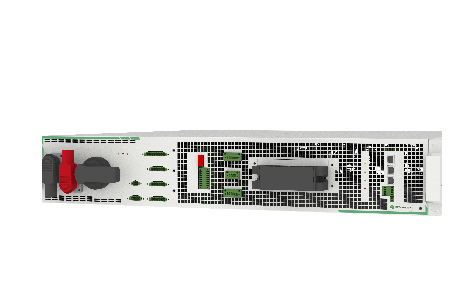

产品图片
NEPTUNE系列-并离网组串式储能变流器

产品特点:
·集成PCS、BMS、UPS、直流电源、通信组网、高压箱6项功能,减少系统集成连接点,提高系统稳定性和集成便利性·高度仅139mm,极大的减少了系统集成空间,PCS与PACK同宽设计,集成简洁美观
·具备200%超动态过载能力,满足多种复杂负载应用场景需求
·支持离网多台交流侧并联,可组网形成中小型储能系统
·内部采用高防护工艺,增强模块散热能力、提高抗盐雾腐蚀、防尘、减震性能
产品规格:
| 型号等级 | NESI-135KR1-Pro(3S融合版) | ||
| 直流侧参数 | 电压范围 | DC600~DC950V | DC700~DC950V |
| 额定功率 | 135kW | ||
| 最大电流 | 225A | ||
| 交流并网参数 | 接线方式 | 3L+PE | 3L+N+PE |
| 额定功率 | 135kW | ||
| 额定电压 | AC380V/400V/415V | ||
| 额定电流 | 205A/194A/187A | ||
| 电压范围 | -15%~+15% | ||
| 额定频率 | 50/60Hz | ||
| 频率范围 | 额定频率±3Hz | ||
| 功率因数 | -1~+1 | ||
| 输出谐波 | ≤3% | ||
| 交流离网参数 | 接线方式 | 3L+PE | 3L+N+PE |
| 额定功率 | 135kW | ||
| 额定电压 | AC380V/400V/415V | ||
| 额定频率 | 50/60Hz | ||
| 最大电流 | 205A/194A/187A | ||
| 输出谐波(THDU) | ≤5%线性满载 | ||
| 过载能力 | ≤1.1PN,10min;≤1.2PN,1min | ||
| 动态响应 | 60ms@100%线性负载 | ||
| 不平衡负载能力 | 100% | ||
| 环境 | 工作温度 | -25 ~ 55℃ (45℃以上线性降额) | |
| 储存温度 | -40 ~ 70℃ | ||
| 相对湿度 | 5%RH~95%RH,无冷凝 | ||
| 工作海拔高度 | ≤2000m | ||
| 通信及管理 | 通信接口 | RS485、CAN、LAN、REPO | |
| 通讯协议 | CAN、ModBus TCP,ModBus RTU | ||
| 安装方式 | 机架式 | ||
| 最高效率 | 98.2% | ||
| EMC | Class A | ||
| 隔离方式 | 非隔离 | ||
| 防护等级 | IP20 | ||
| 冷却方式 | 智能风冷 | ||
| 尺寸﹙W*H*D﹚ | 810*139*750mm | ||
| 质量(kg) | 65kg | ||
产品规格:
| 型号等级 | NESI-135KR1-Pro(3S融合版) | ||
| 直流侧参数 | 电压范围 | DC600~DC950V | DC700~DC950V |
| 额定功率 | 135kW | ||
| 最大电流 | 225A | ||
| 交流并网参数 | 接线方式 | 3L+PE | 3L+N+PE |
| 额定功率 | 135kW | ||
| 额定电压 | AC380V/400V/415V | ||
| 额定电流 | 205A/194A/187A | ||
| 电压范围 | -15%~+15% | ||
| 额定频率 | 50/60Hz | ||
| 频率范围 | 额定频率±3Hz | ||
| 功率因数 | -1~+1 | ||
| 输出谐波 | ≤3% | ||
| 交流离网参数 | 接线方式 | 3L+PE | 3L+N+PE |
| 额定功率 | 135kW | ||
| 额定电压 | AC380V/400V/415V | ||
| 额定频率 | 50/60Hz | ||
| 最大电流 | 205A/194A/187A | ||
| 输出谐波(THDU) | ≤5%线性满载 | ||
| 过载能力 | ≤1.1PN,10min;≤1.2PN,1min | ||
| 动态响应 | 60ms@100%线性负载 | ||
| 不平衡负载能力 | 100% | ||
| 环境 | 工作温度 | -25 ~ 55℃ (45℃以上线性降额) | |
| 储存温度 | -40 ~ 70℃ | ||
| 相对湿度 | 5%RH~95%RH,无冷凝 | ||
| 工作海拔高度 | ≤2000m | ||
| 通信及管理 | 通信接口 | RS485、CAN、LAN、REPO | |
| 通讯协议 | CAN、ModBus TCP,ModBus RTU | ||
| 安装方式 | 机架式 | ||
| 最高效率 | 98.2% | ||
| EMC | Class A | ||
| 隔离方式 | 非隔离 | ||
| 防护等级 | IP20 | ||
| 冷却方式 | 智能风冷 | ||
| 尺寸﹙W*H*D﹚ | 810*139*750mm | ||
| 质量(kg) | 65kg | ||
