GN22-12(CD)大电流户内高压隔离开关

联系人:钱李楚
联系电话:0577-6269****
企业地址浙江省-温州市
详细地址浙江省乐清市乐清经济开发区纬六路212号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
国源电气有限公司是一家集科研、设计、生产、销售于一体的企业。公司从事6KV-72.5KV中高压电器设备的研发和生产。主要产品有:户内外真空断路器,永磁真空断路器,真空负荷开关,隔离开关,智能控制器,零部件及成套设备等。凭借着专业水平和成熟的技术,在高压电器领域迅速崛起。 公司采用现代化的生产作业模式,拥有一批多年从事电真空及开关生产的专家及技术人员,高压零部件80%由自行设计、加工,每年获得多项荣誉。生产和管理各个环节严格贯彻并执行标准,并建有企业办公信息平台网,从产品的设计、研发及质检全过程采有CAD、CAM软件技术应用,极大的缩小了产品开发,生产周期。多年来国源产品已经成功应用于:电力、通讯、化工、工矿、冶金、交通、石油、铁路等重要领域。

产品图片

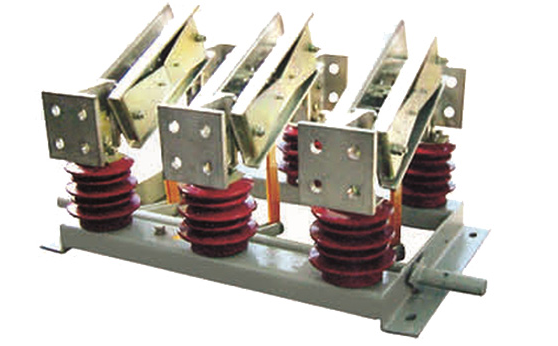

GN22-12(CD)大电流户内高压隔离开关




一、概述


GN22-12(CD)型隔离开关适用于三相交流50Hz,额定电压12kV的户内装置。供高压设备在有电压而无负载的情况下接通、切断或转换线路之用。
本型隔离开关用CS6-2手力机构或CX-6Ⅱ型电动机构进行操作,可装在隔离开关的左边或右边。

二、主要技术参数




项目

单位

参数

额定电压

kV

12

额定频率

Hz

50

额定电流

A

1600-2000

1600-2000

额定短时耐受电流

kA

40

40

额定峰值耐受电流

kA

100

100

额定短路持续时间

s

4

额定绝缘水平



1min工作耐受电压

kV

极间、极对地42端口49

雷电冲击耐受电压(峰值)

kV

极间、极对地75端口85

三、产品主体机构图




型号规格

A

B

C

D

E

GN22-12/1600-2000

543

781

940

490

50

GN22-12/2500-3150

544

788

950

494

60
