XGHY1-40.5RD 户内高压交流金属封闭开关柜

联系人：赵崇谦

联系电话：0577-6256****

企业地址浙江省-温州市

详细地址乐清市乐成街道乐湖路2号

厂家信息
产品信息
规格参数
技术文档

乐清市华仪电力机械有限公司（简称“公司”）成立于2000年，公司主要生产各类型负荷开关、真空断路器、组合式断路器、接地开关、隔离开关、环网柜等等。公司始终坚持以不断创新和追求卓越为用户持续创造价值。经过多年的发展，公司凭借不断增强的技术创新能力、稳定的品质保障能力、突出的定制能力和及时的交付能力，获得了全球用户的广泛信任和肯定。

产品图片

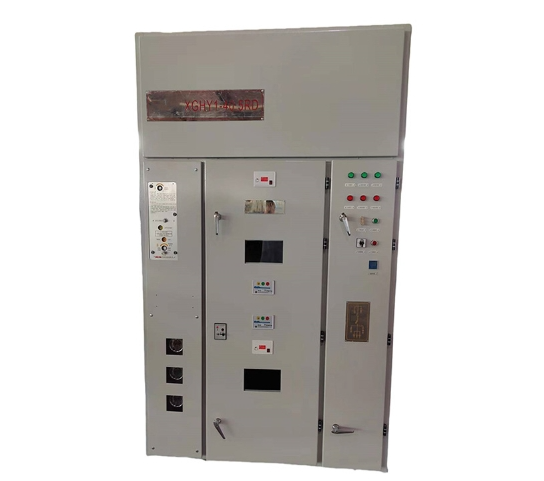

XGHY1-40.5RD开关柜

概述

XGHY1-40.5RD为户内高压交流金属封闭开关柜，适用于交流50Hz,额定电压40.5 kV及以下的电力网络中，作为开断过载电流和短路电流之用，广泛应用于：

适用于风力发电，光伏发电单元。

适用于油变，干变变压器。

作为独立配电单位应用于线路中。

适用于变电站进出线联络。

参数

序号	名称	单位	数值
1	额定电压	kV	40.5
2	额定电流	A	80（根据熔断器定）
3	额定频率	Hz	50
4	额定短路开断电流	kA	31.5
5	额定转移电流	A	2000
6	接地开关额定短时耐受电流	kA/S	31.5/4
7	接地开关额定峰值耐受电流	kA	80
8	接地开关额定短路关合电流	kA	40
9	额定1min工频耐受电压	kV	95
10	额定雷电冲击耐受电压	Kv	185
11	负荷开关回路电阻	μΩ	≤150（除熔断器外）
12	负荷开关触头开距	mm	17±1
13	负荷开关超行程	mm	5±1
14	负荷开关平均分闸速度	m/s	1.5±0.2
15	负荷开关平均合闸速度	m/s	0.6±0.2
16	负荷开关三级分、合闸不同期性	ms	≤2
17	负荷开关触头合闸弹跳时间	ms	≤3
18	极间中心距	mm	410±2 450±2
19	灭弧室触头累计磨损厚度	mm	3
20	真空灭弧室机械寿命	次	10000
21	隔离刀闸和接地刀闸机械寿命	次	2000

使用环境

1. 周围环境温度上限+40℃、下限﹣40℃。

2. 海拔不大于2000m。

3. 相对湿度日平均不大于95％，月平均值不大于90％。

4. 无火灾，爆炸危险及剧烈振动的场所。

5. 周围空气无腐蚀性或可燃性气体、水蒸气和导电性尘埃等明显污染。

参数

序号	名称	单位	数值
1	额定电压	kV	40.5
2	额定电流	A	80（根据熔断器定）
3	额定频率	Hz	50
4	额定短路开断电流	kA	31.5
5	额定转移电流	A	2000
6	接地开关额定短时耐受电流	kA/S	31.5/4
7	接地开关额定峰值耐受电流	kA	80
8	接地开关额定短路关合电流	kA	40
9	额定1min工频耐受电压	kV	95
10	额定雷电冲击耐受电压	Kv	185
11	负荷开关回路电阻	μΩ	≤150（除熔断器外）
12	负荷开关触头开距	mm	17±1
13	负荷开关超行程	mm	5±1
14	负荷开关平均分闸速度	m/s	1.5±0.2
15	负荷开关平均合闸速度	m/s	0.6±0.2
16	负荷开关三级分、合闸不同期性	ms	≤2
17	负荷开关触头合闸弹跳时间	ms	≤3
18	极间中心距	mm	410±2 450±2
19	灭弧室触头累计磨损厚度	mm	3
20	真空灭弧室机械寿命	次	10000
21	隔离刀闸和接地刀闸机械寿命	次	2000
