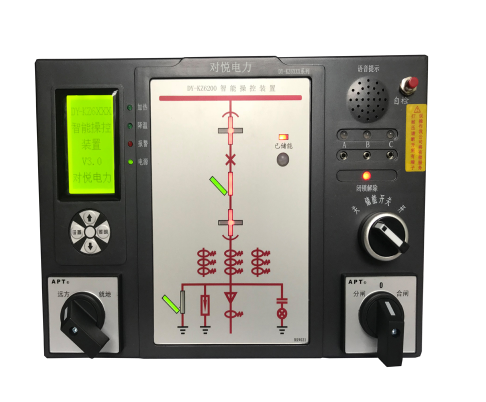

DY-KZ6200 开关柜智能操控装置
一、概述
DY-KZ6200全新概念的开关柜智能操控装置，功能多，用于3-35KV 户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图、温湿度控制器，高压带电闭锁装置，人体感应带电提示及柜内照明、以及无线测温功能、语音防误提示等功能，可选RS485通信接口，断路器分合闸按钮。同时本装置外观精致，美观、简化、美化了开关柜面板，**的提升开关柜品质。
二、型号说明
三、技术指标
1.工作电源: AC85V～265V/DC110V～360V。
2.工作温度：－25～＋55℃。
3.工作湿度：≤95％RH。
4.介质强度：≥AC2000V。
5.绝缘性能：≥100MΩ。
6.RS485通讯（选配）。
7.动态闪烁频率：1次/秒。
8.测量温度：-25～＋80℃。
四、主要功能
1.开关指示(图1)
2.带电显示及闭锁功能
1）.LED启辉电压（KV）：额定相电压×0.15-0.65
2）.闭锁启控电压（KV）：额定相电压 ×0.65
3）.当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。
3.温度控制
满足以上条件延时1秒钟启动，退出。
默认定值：温度上限35度，温度下限5度，湿度上限95%RH.
温度上临界区为：温度上限-5~35，温度下临界区为：温度下限~下限+10
温度安全区为：温度下限+10~温度上限-5 湿度安全区为：<上限-15
湿度临界区为：上限-15~上限
4.智能语音防误提示功能
1）.当断路器合闸状态，误将小车从试验位置推至工作位置时，语音提
示“请分断路器”。
2).接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提
示“请分接地开关”。
3) .断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工
作位置时，语音提示“请分断路器、请分接地开关”。
4).当柜体主回路送电时，语音提示“本柜主回路已带电”。
5.分合闸功能
装置面板上设有分/合闸转换开关（或按钮）、远方/就地转换开关、储能开关等操作开关，方便用户操作。
6.无线测温功能
可以同时测量3~9点温度，当测量温度大于设定告警值时，本装置输出告警信号。
1）无线测温单元结构
无线测温在线检测装置由开关柜智能操控装置、测温发射模块、测温采集接收模块（已组装在操控装置里）及外置天线。
7.传感器参数
技术参数
灵活性：可随时在组内添加、删除无线测温终端；
与计算机接口： 标准RS485口；
外置天线：4dbm的增益；
频率范围：433MHz~434.79MHz（免申请）；
**输出功率：≤10mW；
*远传输距离：≤150~200m；
温度更新间隔：无源传感器t*5秒（可以用户设置），有源传感器t*5 分钟（温度越高发送间隔越短）；
传感器供电方式：高容量锂电池供电或者感应取电（CT感应取电）；
电池寿命：3年（视测量时间间隔而定）；
测量温度：-40℃~＋150℃； 测量精度：±0.5℃；
防水级别：不防水，用于室内；
