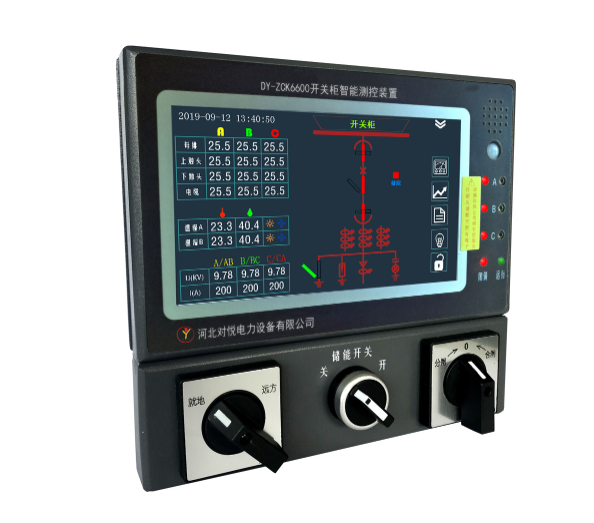

DY-ZCK6600 开关柜智能测控装置

DY-ZCK6600开关柜智能测控装置

一、概述

DY-ZCK6600电参量测量+开关状态智能操控+电气接点无线测温=智能测控终端，这是一款实现多功能合一的测温产品，智能温度传输、局部放电、界面自定义、断电存储、**抗干扰外壳等功能。

7英寸全触控显示界面，功能囊括：多参数监测功能、个性化参数设置功能、2M独立存储实时查阅和调取历史数据记录。 更多的参数监测，能更好的监控用电系统的各项指标，为电力系统加装智能“听诊器”；参数设置简单方便，应用灵活， 客户可自行设置，根据变电站的实际情况设置符合该站点的各项报警阀值。

二、型号说明

三、使用条件

1. 户内使用，并且室内通风良好；

2. 海拔高度：≤3Km；

3. 环境温度：－20～70℃，相对湿度：≤99%；

4. 大气压力：80～110kPa；

5. 周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等。

四、技术参数

1. 电    源：AC85-265V  50Hz   DC90-360V

2. 测量温度：-40℃～＋125℃

3. 控制精度：温度±1℃   湿度±5%RH

4. 功    耗：≤10W

5. 抗电强度：外壳与端子之间大于AC2000V

6. 绝缘性能：外壳与端子之间大于100ΜΩ

7. 高压带电指示部分：LED启辉电压（kV）：母线电压×0.15

                                             闭锁启控电压（kV）：母线电压×0.65

  8.内置音频功率：16Ω，0.5W

  9.人体接近感应时间：≤1秒

  10.通讯接口: RS485(默认)

  11.抗 干 扰：符合GB/T17626.8-2006标准

  12.抗 震 性：10～55～10Hz  2g   1min

注：以上参数为标准配置，可根据用户要求定制。

五、装置特点

1.一次系统模拟指示

2.人体感应语音提示及带电闭锁功能

3.实时监测

测量环境温湿度，母线节点温度，局部放电，三相电压、电流，频率，功率

4.历史曲线

电气接点（铜排、断路器上下触头及电缆接头）三相温度、局部放电

5.三相电流、三相电压曲线实时显示

6.系统设置

设置温湿度加热除湿限值，排风启动限值，超温告警限值

7.系统日志

200条就地日志记录，超温记录、断电存储功能、日志上传及下载
