产品详情

太阳能光伏电缆

联系人：谷学全
联系电话：0319-549****
企业地址河北省-邢台市
详细地址宁晋县邱头村
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
华林线缆有限公司始建于1990年，“华林”牌线缆在电力、建筑、石油、化工、交通等领域均享有较好的声誉。公司位于河北省宁晋城东邱头工业园区，地理位置优越交通便利。 　　工厂技术、设备及设施在国内均具有先进水平和领先地位。近几年，公司在不断的探索和努力下，注入市场经济的活力和先进管理机制。保持了装备精良、技术先进、附件配套齐全的全方位服务功能。 　　公司占地面积48000平方米，建筑面积28000平方米，注册资金16000万元，各类专业技术人员60余人，能够满足各类线缆生产的技术需要。良好的技术装备和先进的管理理念，确保了在电线电缆行业的主导地位。在设备能力上公司拥有国内先进水平的专业生产设备和测试设备，生产力和测试手段完全能够满足电线电缆的制造及各种测试的需要。 　　公司主导产品：华林牌电力电缆、矿物绝缘防火电缆、硅橡胶电缆、氟塑料耐高温电缆、低烟无卤耐火电缆、铝合金电缆、控制屏蔽电缆、计算机电缆、变频电缆、补偿电缆、预分支电缆等100多个型号800多种规格。 　　产品广泛用于电力、冶金、石油、化工、煤炭、铁路、建筑行业，畅销河北、河南、山东、山西、宁夏、青海、陕西、四川、湖南、江西、福建、云南、贵州、甘肃、新疆、内蒙等30多个省、市、区。公司已通过国家强制性CCC 产品认证；国家质检总局颁发的全国工业产品生产许可证。特缆产品全部在市质检局备案。

产品图片


太阳能光伏电缆广泛应用于室内外太阳能装置设备电气安装用线。
特性：低烟无卤、优良的耐寒、耐紫外线、耐臭氧和耐气候性。阻燃、耐切痕、耐穿透。
线缆保护级别Ⅱ级。
环境温度：-40℃〜+90℃；导体最高温度：120℃（允许5s内短路温度200℃）；
额定电压：AC0.6/1kV DC1.8kV
设计寿命：25年


结构:
导体：镀锡铜线 2.5、4、 6、10、16mm2 型号: PV1-F 单芯/两芯
18、16、14、12、10、8、6、4、2mm2 PV wire
绝缘：低烟无卤材料 厚度﹥0.5mm，并符合客户给定的限值。
护套：低烟无卤材料 厚度﹥0.5mm
采用150℃无卤阻燃光伏电缆辐照绝缘料（因为最高温度为120℃，必须高于它），是以无卤无毒改性
聚烯烃树脂为主要原料，加入无卤无毒阻燃剂、热稳定剂、消烟剂、防霉剂等助剂，不含卤素（欧洲特别
强调）、重金属、磷元素。且符合ROHS，浸水后绝缘电阻变化小。

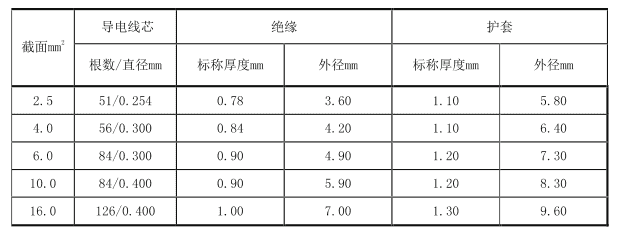

下表为典型结构：


印字：
内容为“ 2Pfg 1169 PV1-F 1×4.0mm2 ，两组印字间距（前一个字符串最后一个字符至后一个字
符串第一个字符之间距离）不大于550mm。
载流量
4.0mm2电缆载流量：（环境温度：60℃，导体最高温度：120℃）
单根电缆对空气：55A；
单根电缆在物体表面：52A；
多根电缆整体在物体表面：44A。



不同环境温度下载流量的温度转化因数见下表：

电性能
1. 直流电阻
成品电缆20℃时导电线芯直流电阻不大于5.09Ω/km。
2 浸水电压试验
成品电缆（20m）在（20±5）℃⽔中浸⼊时间1h后经5min电压试验（交流6.5kV或直流15kV）不击穿。
3 长期耐直流电压
样品长5m，放⼊（85±2）℃的含3%氯化钠(NaCl)的蒸馏水中（240±2）h，两端露出水面30cm。线芯与
水间加直流0.9kV电压（导电线芯接正极，水接负极）。取出试样后进行浸水电压试验，试验电压为交流1kV，
要求不击穿。
4 绝缘电阻
成品电缆20℃时绝缘电阻不小于1014Ω•cm，
成品电缆90℃时绝缘电阻不小于1011Ω•cm。
5 护套表面电阻
成品电缆护套表面电阻应不小于109Ω。
