KX-FF、 KX-FPF 、 KX-FP1F 补偿导线

联系人：谷学全
联系电话：0319-549****
企业地址河北省-邢台市
详细地址宁晋县邱头村
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
华林线缆有限公司始建于1990年，“华林”牌线缆在电力、建筑、石油、化工、交通等领域均享有较好的声誉。公司位于河北省宁晋城东邱头工业园区，地理位置优越交通便利。 　　工厂技术、设备及设施在国内均具有先进水平和领先地位。近几年，公司在不断的探索和努力下，注入市场经济的活力和先进管理机制。保持了装备精良、技术先进、附件配套齐全的全方位服务功能。 　　公司占地面积48000平方米，建筑面积28000平方米，注册资金16000万元，各类专业技术人员60余人，能够满足各类线缆生产的技术需要。良好的技术装备和先进的管理理念，确保了在电线电缆行业的主导地位。在设备能力上公司拥有国内先进水平的专业生产设备和测试设备，生产力和测试手段完全能够满足电线电缆的制造及各种测试的需要。 　　公司主导产品：华林牌电力电缆、矿物绝缘防火电缆、硅橡胶电缆、氟塑料耐高温电缆、低烟无卤耐火电缆、铝合金电缆、控制屏蔽电缆、计算机电缆、变频电缆、补偿电缆、预分支电缆等100多个型号800多种规格。 　　产品广泛用于电力、冶金、石油、化工、煤炭、铁路、建筑行业，畅销河北、河南、山东、山西、宁夏、青海、陕西、四川、湖南、江西、福建、云南、贵州、甘肃、新疆、内蒙等30多个省、市、区。公司已通过国家强制性CCC 产品认证；国家质检总局颁发的全国工业产品生产许可证。特缆产品全部在市质检局备案。

产品图片

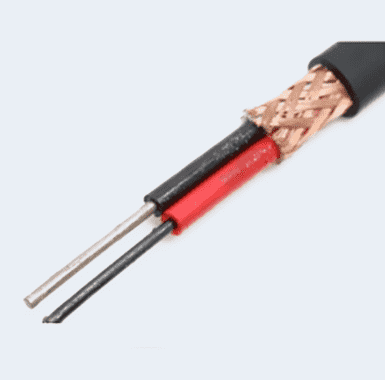

补偿导线

图层 1sdfds 1

　补偿导线适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提
高测温精度。
　　补偿导线分为延长性与补偿型。补偿导线按热电特性的允差不同分为精密级(符号S)和普通级（符号无）。
　　热电偶补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。已被
广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。



产品标准:热电偶补偿导线：GB/T4989-94
热电偶补偿电缆：Q/320831SQL07-96使用特性:使用温度：耐热级：-65~+200℃及-65~+260℃两种；
普通级：-40~+70℃及-40~+105℃两种；
最小弯曲半径：补偿导线：不小于导线外8倍；
产品标准:热电偶补偿导线：GB/T4989-94
热电偶补偿电缆：Q/320831SQL07-96使用特性:使用温度：耐热级：-65~+200℃及-65~+260℃两种；
普通级：-40~+70℃及-40~+105℃两种；
最小弯曲半径：补偿导线：不小于导线外8倍；
补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍
补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍



分 类 介 绍 ：

KX-FF 氟塑料绝缘和护套普通级K分度热电偶用补偿导线
KX-FPF 氟塑料绝缘和护套铜丝编织屏蔽普通级K分度热电偶用补偿导线

KX-FP1F 氟塑料绝缘和护套镀锡铜丝编织屏蔽普通级K分度热电偶用补偿导线


　　注：其他型号补偿导线EX、JX、SC、KC、NC、NX、BC、TX，只需改写型号的第一项，如EX-VV、EX-VPV
　　注：
　　1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX，只需改写型号的第一项，如EX-FFEX-FPF等。
　　2、对于铜带屏蔽的电缆只需将型号中的P3改写成P2即可，如KX-FP2F即是氟塑料绝缘铜带绕包分屏蔽氟塑
料护套普通级K分度热电偶用补偿电缆。
　　3、还有一些特制的聚四氟乙烯薄膜与玻璃丝复合绝缘及护套的高温补偿电缆，如：KXHF4

型 号 名 称 ：
　KX-GA-VV聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线
　　KX-GA-VVR聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线
　　KX-GA-VVP聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
　　注：上述型号仅列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号第一项即可，
　　阻燃型补偿导线型号前加ZR，ZR192为进口PFA材料，
　　屏蔽可采用镀锡铜丝屏蔽。
其 它 指 标 ：
　1.绝缘电阻:当周围空气温度为15-35℃,相对湿度不超过80%时,补偿导线成品线芯间和线芯与屏蔽层间的绝缘
　　2.绝缘层及护套机械性能:绝缘层和护套的抗拉强度≥12.5N/m㎡,伸长率≥125%
　　3.阻燃性能:根据用户所需可以符合GB12666-1990A、B、C
　　补偿导线及补偿电缆外形尺寸和计算重量
　　注:Ⅰ带屏蔽或铝塑复合带的电缆外径略大于无屏蔽层的电缆
　　Ⅱ即有分屏蔽也有总屏蔽的电缆外径略大于只有分屏蔽的电缆
　　Ⅲ只有总屏蔽的电缆外径略小于只有分屏蔽的电缆

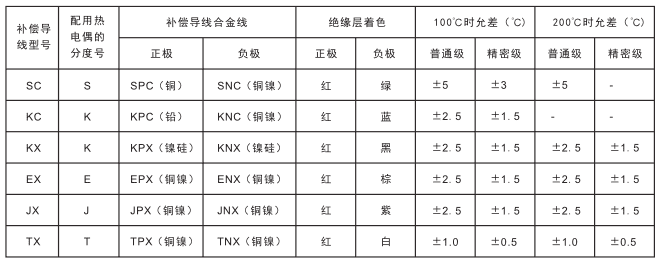

常用的补偿导线有以下几种：


规格及交货要求：


补偿导线及补偿电缆交货长度不小于100米、允许长度不小于20米的短断交货，其数量应不超过交货长度的10％
根据双方协议允许任何长度的电缆交货


　补偿导线适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提
高测温精度。
　　补偿导线分为延长性与补偿型。补偿导线按热电特性的允差不同分为精密级(符号S)和普通级（符号无）。
　　热电偶补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。已被
广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。



产品标准:热电偶补偿导线：GB/T4989-94
热电偶补偿电缆：Q/320831SQL07-96使用特性:使用温度：耐热级：-65~+200℃及-65~+260℃两种；
普通级：-40~+70℃及-40~+105℃两种；
最小弯曲半径：补偿导线：不小于导线外8倍；
产品标准:热电偶补偿导线：GB/T4989-94
热电偶补偿电缆：Q/320831SQL07-96使用特性:使用温度：耐热级：-65~+200℃及-65~+260℃两种；
普通级：-40~+70℃及-40~+105℃两种；
最小弯曲半径：补偿导线：不小于导线外8倍；
补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍
补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍



分 类 介 绍 ：

KX-FF 氟塑料绝缘和护套普通级K分度热电偶用补偿导线
KX-FPF 氟塑料绝缘和护套铜丝编织屏蔽普通级K分度热电偶用补偿导线
KX-FP1F 氟塑料绝缘和护套镀锡铜丝编织屏蔽普通级K分度热电偶用补偿导线


　　注：其他型号补偿导线EX、JX、SC、KC、NC、NX、BC、TX，只需改写型号的第一项，如EX-VV、EX-VPV
　　注：
　　1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX，只需改写型号的第一项，如EX-FFEX-FPF等。
　　2、对于铜带屏蔽的电缆只需将型号中的P3改写成P2即可，如KX-FP2F即是氟塑料绝缘铜带绕包分屏蔽氟塑
料护套普通级K分度热电偶用补偿电缆。
　　3、还有一些特制的聚四氟乙烯薄膜与玻璃丝复合绝缘及护套的高温补偿电缆，如：KXHF4

型 号 名 称 ：
　KX-GA-VV聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线
　　KX-GA-VVR聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线
　　KX-GA-VVP聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
　　注：上述型号仅列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号第一项即可，
　　阻燃型补偿导线型号前加ZR，ZR192为进口PFA材料，
　　屏蔽可采用镀锡铜丝屏蔽。
其 它 指 标 ：
　1.绝缘电阻:当周围空气温度为15-35℃,相对湿度不超过80%时,补偿导线成品线芯间和线芯与屏蔽层间的绝缘
　　2.绝缘层及护套机械性能:绝缘层和护套的抗拉强度≥12.5N/m㎡,伸长率≥125%
　　3.阻燃性能:根据用户所需可以符合GB12666-1990A、B、C
　　补偿导线及补偿电缆外形尺寸和计算重量
　　注:Ⅰ带屏蔽或铝塑复合带的电缆外径略大于无屏蔽层的电缆
　　Ⅱ即有分屏蔽也有总屏蔽的电缆外径略大于只有分屏蔽的电缆
　　Ⅲ只有总屏蔽的电缆外径略小于只有分屏蔽的电缆


常用的补偿导线有以下几种：


规格及交货要求：


补偿导线及补偿电缆交货长度不小于100米、允许长度不小于20米的短断交货，其数量应不超过交货长度的10％
根据双方协议允许任何长度的电缆交货
