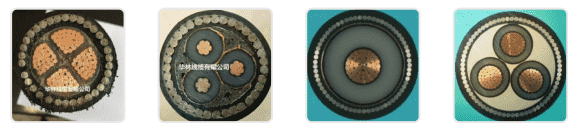

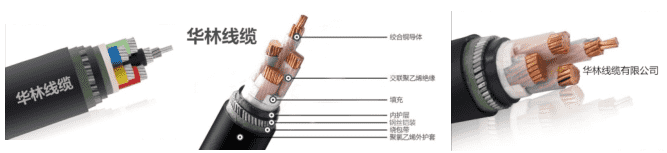

产品图片
钢丝铠装电缆
钢丝铠装电缆需要承受较大机械力的电缆，应具有铠装层。铠装电缆最常见类型为：钢带铠装电缆和钢丝铠装电缆。钢丝铠装电缆又分为粗钢丝铠装电缆（常用于海底电缆和较大外径的电力电缆等电缆）和细钢丝铠装电缆（常用于勘探电缆、矿用电缆和控制电缆等电缆）。
常见型号：
YJV32 铜芯交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装电力电缆
YJV42 铜芯交联聚乙烯绝缘聚氯乙烯护套粗钢丝铠装电力电缆
YJLV32 铝芯交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装电力电缆
YJLV42 铝芯交联聚乙烯绝缘聚氯乙烯护套粗钢丝铠装电力电缆
KVV32 铜芯聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆
生产范围
常用结构：3+1 4+1 3+2 1 2 3 4 5 等芯 2-37芯控制电缆
截面(mm2)：1 mm2 1.5 mm2 2.5 mm2 4 mm2 6 mm2 10 mm2 16 mm2 25 mm2 35 mm2
50 mm2 70 mm2 95 mm2 120 mm2 150 mm2 185 mm2 240 mm2 300 mm2
在国内电缆市场，钢带铠装电缆占有较大的份额；而在国外电缆市场，钢丝铠装电缆使用的却更为普
遍。最常用的钢丝铠装电缆有钢丝铠装电力电缆和钢丝铠装控制电缆。钢丝铠装电缆生产时，应严格执行
相关国家标准和国际标准（或相关技术规范），确保铠装后的电缆在其使用过程中具有良好的稳定结构和
性能。钢丝铠装电缆主要执行以下2个产品标准和2个相关标准：
GB/T 12706-2008《额定电压1kV到35kV挤包绝缘电力电缆及附件》（或IEC60502）和GB/T
9330-2008《塑料绝缘控制电缆》；
GB/T 2952-2008《电缆外护层》和GB/T 3082-2008《铠装电缆用热镀锌或热镀锌-5%铝-混合稀土
合金镀层低碳钢丝》 一、钢丝铠装电缆相关标准要求和理解GB/T12706-2008《额定电压1kV到35kV挤
包绝缘电力电缆及附件》（或IEC60502）为钢丝铠装电力电缆标准，此标准对钢丝铠装要求（依
GB/T12706.1-2008为例）
材料：钢丝应为镀锌钢丝。在用于交流回路的单芯电缆铠装应采用非磁性材料，非磁性金属丝一般有不锈
钢钢丝、铝合金丝等（GB/T12706.1-2008中12.2）。
钢丝直径要求：钢丝标称直径：0.8 mm，1.25 mm,1.6 mm,2.0 mm,2.5
mm,3.15mm（GB/T12706.1-2008中12.4）；钢丝最小直径不小于标称直径的95%（GB/T12706.1-
2008中16.7.3）。
铠装要求：钢丝铠装应紧密，既使相邻钢丝间的间隙为最小（标准GB/T12706.1-2008中12.6）。
GB/T9330-2008《塑料绝缘控制电缆》为钢丝铠装控制电缆标准，此标准引用GB /T2952.1-2008标准
和间接引用GB/T 3082-2008标准，对钢丝铠装要求：
材料：钢丝应为镀锌钢丝（GB/T9330.1-2008中6.6.2）。
钢丝直径要求：钢丝标称直径：0.8 mm，1.25 mm,1.6 mm,2.0 mm,2.5 mm（GB/T9330.1-2008中
6.6.2）；钢丝直径公差应符合GB/T 3082-2008（GB/T9330.1-2008中6.6）。
铠装要求：钢丝铠装由钢丝单层左向或双层钢丝内层右向、外层左向绕包在内衬层上，并且钢丝之间间隙
的总和应不超过一根钢丝的直径（GB/T9330.1-2008中6.6.1）。二、铠装用钢丝质量要求 控制电缆钢丝
铠装质量应符合GB/T 3082-2008《铠装电缆用热镀锌或热镀锌-5%铝-混合稀土合金镀层低碳钢丝》；低
压电力电缆钢丝铠装质量可以参照GB/T 3082-2008《铠装电缆用热镀锌或热镀锌-5%铝-混合稀土合金镀
层低碳钢丝》要求，但可以不必按照此标准考核。
铠装用钢丝镀层类别分为两类：一类为镀锌层；另一类为镀锌-5%铝-混合稀土合金镀层。日常生产中使用
的钢丝多为镀锌层类。
钢丝镀层级别按镀层重量分为两组：Ⅰ组和Ⅱ组。标准规定，铠装钢丝应优先采用下列标称尺寸的钢丝：0.8 mm，1.25 mm,1.6 mm,2.0 mm,2.5 mm,3.15mm，4.0 mm，5.0 mm，6.0 mm。从标准上的规定，我们可以看出：铠装用钢丝的直径偏差允许范围还是比较大的，而且钢丝直径不包括钢丝上的非金属防蚀层。根据制造商的工艺控制水平，双方可以协商决定，允许采用比规定直径更大的钢丝。钢丝所做拉力试验、扭转试验、缠绕试验（见表1），镀层重量试验（见表2）等试验应符合GB/T
3082-2008的要求。对接头的技术要求，标准强调：”钢丝交货盘卷应由一根钢丝组成，钢丝在最后一道＂
