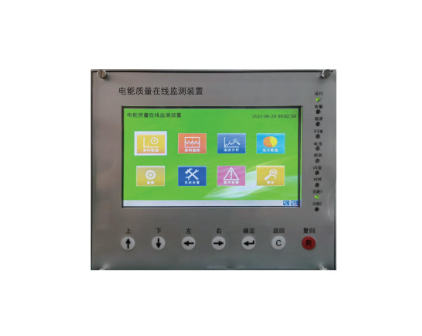

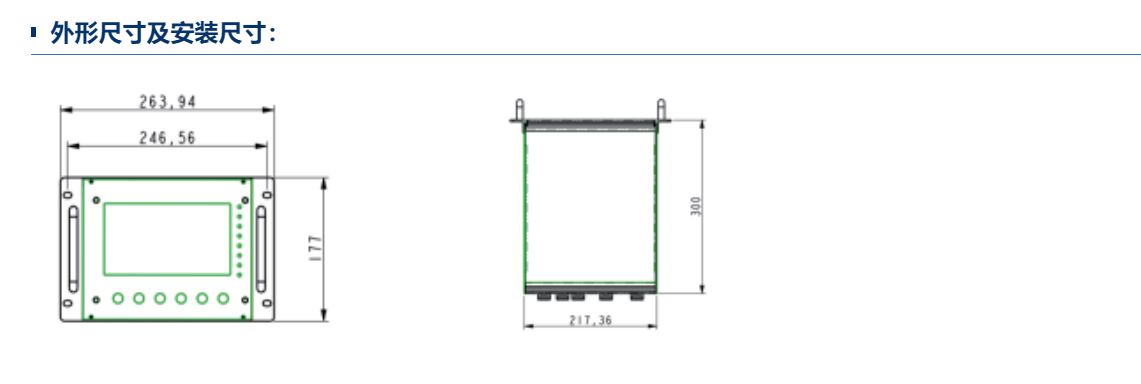

EQM 3000电能质量在线监测装置
产品描述
产品介绍：
EQM3000电能质量在线监测装置，采用了全新的高性能多核平台和嵌入式操作系统，完全遵照IEC61000-4-30《测试和测量技术-电能质量测量方法》中规定的各电能质量指标的测量方法进行测量，同时满足最新颁布的电能质量国家标准对各项指标测量和处理的要求。在时钟同步、事件标记功能，以及各电能质量指标参数测量方法的标准化和指标参数的测量精度等各个方面均达到了IEC61000-4-30A级标准。
EQM3000电能质量在线监测装置，能够满足从220V~500KV各电压等级，各种类型监测点电能质量监测的要求，装置对所有通道的同步采样率高达51.2kS/s(每周波采样1024点)，实现了对电能质量指标的无间隙测量计算，涵盖了A级电能质量监测终端要求的所有测量指标。
产品特点：
电压、电流真有效值( RMS);
频率、频率偏差、供电电压偏差;
有功功率、无功功率、功率因数;
三相电压不平衡度、三相电流不平衡度、各序分量和矢量图;
谐波和间谐波:包括电压、电流的总谐波畸变率，各次谐波电压/电流的含有率幅值、相角;各次谐波的有功、无功、视在功率，相移功率因数、真功率因数;
闪变，包括短时闪变和长时闪变;
电压波动、半波有效值触发的短时电压变动，包括电压暂降、暂升、短时中断;
瞬态电能质量和录波。
数据记录与存储
EQM3000装置具有如下数据记录与存储功能:
1)频率及频率偏差，基本记录周期为10s;
2)三相电压/电流/功率、三相不平衡度、谐波/间谐波，基本记录周期为3s， 其时间标签为每个基本记录周期结束的时刻，统计间隔时间为3s的整数倍;
3)电能质量暂态事件，记录存储文件采用IEEE的COMTRADE分段记录方式，最高记录速率达512点/周波，能够记录触发前后5个周波;
4)短时闪变的基本记录周期为10min，长时闪变的基本记录周期为2h;
5)装置就地最多可保存90天(日)以上的3min值电能质量数据(非硬盘旋转设备)，数据存储采取压缩算法;
6)记录按先进先出的原则更新;.
7)具有开关量变位触发录波功能;
8)具有远程手动触发录波功能(可作为远程录波器使用)。
数据分析与统计
装置可根据预先设定的间隔和时段，实现对电能质量数据的统计，包括这些指标的最大值、最小值、平均值、95%概率值等。
频率、三相电压/电流/功率、三相不平衡度、谐波/间谐波等指标的统计间隔为3s的整数倍;短闪变的统计间隔时间为10min的整数倍，长闪变的统计间隔时间为2h的整数倍。
装置可对频率合格率、电压合格率进行统计。
事件日志功能
当电能质量指标越限(超过设定值)、发生暂态事件、开关量触发或远程触发时，装置能自动生成日志报文和数据文件，在当地界面上进行显示，并传输到管理系统。
告警功能
装置提供开关量输出接口(空接点)，用于装置工作状态的指示和电能质量指标越限告警输出。
文件输出
装置可根据用户要求，配置PQDIF文件的数据源，生成的PQDIF文件，并保存在装置就地存储介质上。还可按照要求，将PQDIF文件主动定时或被动召唤方式上传至管理系统的数据服务器。电能质量数据还可根据用户要求，以报表的方式输出。
数据通讯
EQM3000装置通过以太网接口，实现与变电站层(管理系统)、过程层的数据交互。
变电站层的三种通信协议:
a)实时通信协议:厂家内部通信协议，可实现实时读取统计数据、定值显示和修改、报告日志上传等功能;
b) SFTP文件传输协议:装置支持标准SFTP协议，可读取装置里保存的统计数据文件、PQDIF文件和COMTRADE波形文件;
c)IEC 61850-8-1MS协议: 为满足数字化变电站的要求，装置全面支持61850标准，内嵌MMS协议栈，按照IEC 61850-7-4标准进 行建模，
以MMS协议和管理系统通信。
时钟同步
装置内部时钟是绝对时钟，而非数字时钟。
装置具备网络同步接口和GPS同步接口，分别能够接收网络同步信号和IRIG-B码或秒脉冲对时信号，实现采样级的时钟同步，进一步实现变电站内或全网的采样同步功能，满足今后广域测量系统对同步的要求。
录波
装置支持3种录波方式:
1)越限录波:当发生越限事件时，装置可以对发生时刻开始，进行100ms的录波，并产生录波文件。
2)手动录波;通过界面设置录波时间，对装置进行手动录波。
3)定时录波:通过界面设置某--时刻，对装置进行单次或者循环录波。
