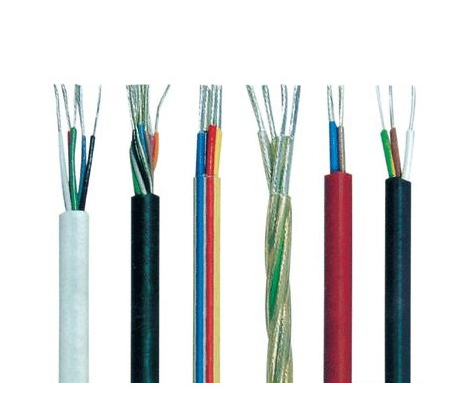

补偿导线、补偿电缆

补偿导线、补偿电缆与热偶配套，用于电力、冶金、石油、化工等厂矿及科研部门中的温度测量和控制。

公司按照国家标准GB/T4989—1994组织生产。

补偿导线分为延长型和补偿型二中，延长型补偿导线用字母“X”附在热电偶分度号之后，补偿型补偿导线用字母“C”附在热电偶分度号之后。

1、常用符号

S—表示热电特性允差为精密极的补偿导线

G—表示一般用补偿导线

H—表示耐热用补偿导线

R—表示多股软补偿导线

P—表示有屏蔽层的补偿导线

V—聚氯乙烯材料

F—聚四氟乙烯材料

B—无碱玻璃丝材料

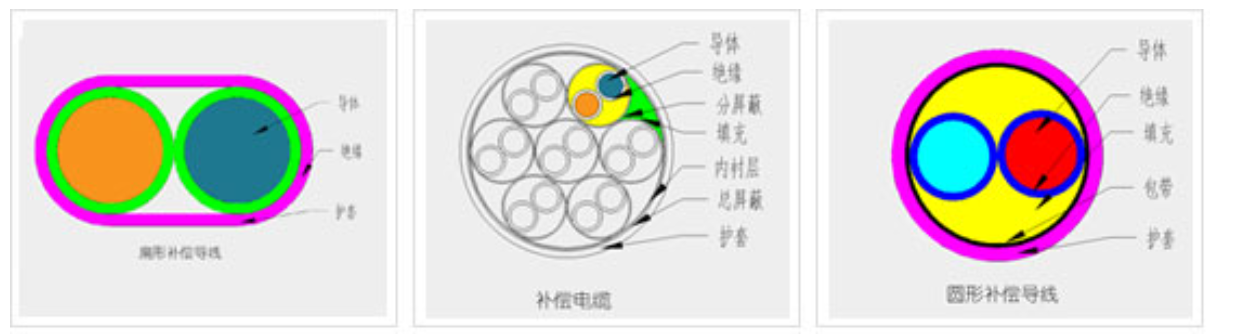

2、 产品品种及对应的基本型

产品规格

主要技术说明

（1）一般用补偿导线的绝缘层和护套以聚氯乙烯为主体材料，耐热用补偿导线的绝缘层和护套以聚四氯乙烯为主体材料。

（2）普通级产品的最高工作温度有70℃和100℃两种。耐热级产品的最高工作温度有200℃和260℃两种。

（3）电缆最小弯曲半径：铠装电缆不小于电缆外径的12倍；聚氯乙烯绝缘和护套非铠装电缆不小于电缆外径的6倍；氟塑料绝缘和护套非铠装电缆不小于电缆外径的6倍。
