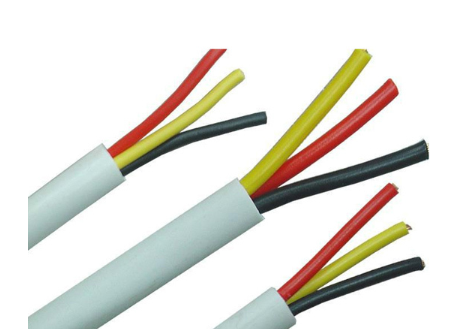

产品图片
计算机电缆
计算机电缆适用于防干扰性要求高的电子计算机系统，发电、冶金、石化等工矿企业集散系统及仪器，以表连接用多对屏蔽电缆。
公司按照企业标准Q/320282DDN002-2006组织生产，该标准等效采用英国标准BS5308-6,也可根据用户要求进行设计制造，并可生产阻燃，低烟低卤等适用于不同场合的系列产品。
1、 常用产品型号，名称及主要使用场合
| 型号 | 名称 | 主要用途 |
| DJVPV | 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套电子计算机电缆 | 固定敷设有屏蔽要求的场合 |
| DJVPVP | 聚氯乙烯绝缘对绞铜丝编织分屏蔽及总屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJVVP | 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJVP2V | 聚氯乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJVP2VP2 | 聚氯乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJVVP2 | 聚氯乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJVP3V | 聚氯乙烯绝缘对绞铝/塑复合带分屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJVP3VP3 | 聚氯乙烯绝缘对绞铝/塑复合带分屏蔽及总屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJVVP3 | 聚氯乙烯绝缘对绞铝/塑复合带总屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJVPVR | 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套电子计算机软电缆 | 敷设在有屏蔽和移动要求的场合 |
| DJVPVPR | 聚氯乙烯绝缘对绞铜丝编织分屏蔽及总屏蔽聚氯乙烯护套电子计算机软电缆 | |
| DJVVPR | 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套电子计算机软电缆 | |
| DJVP2VR | 聚氯乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套电子计算机软电缆 | |
| DJVP2VP2R | 聚氯乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙烯护套电子计算机软电缆 | |
| DJVVP2R | 聚氯乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套电子计算机软电缆 | |
| DJVP3VR | 聚氯乙烯绝缘对绞铝/塑复合带分屏蔽聚氯乙烯护套电子计算机软电缆 | |
| DJVP3VP3R | 聚氯乙烯绝缘对绞铝/塑复合带分屏蔽及总屏蔽聚氯乙烯护套电子计算机软电缆 | |
| DJVVP3R | 聚氯乙烯绝缘对绞铝/塑复合带总屏蔽聚氯乙烯护套电子计算机软电缆 | |
| DJVPV22 | 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套钢带铠装电子计算机电缆 | 固定敷设在可承受较大的机械压力、有屏蔽要求的场合。 |
| DJVPVP22 | 聚氯乙烯绝缘对绞铜丝编织分屏蔽及总屏蔽聚氯乙烯护套钢带铠装电子计算机电缆 | |
| DJVVP22 | 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套钢带铠装电子计算机电缆 | |
| DJVP2V22 | 聚氯乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套钢带铠装电子计算机电缆 | |
| DJVP2VP2-22 | 聚氯乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJVVP2-22 | 聚氯乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套钢带铠装电子计算机电缆 | |
| DJVP3V22 | 聚氯乙烯绝缘对绞铝/塑复合带分屏蔽聚氯乙烯护套钢带铠装电子计算机电缆 | |
| DJVP3VP3-22 | 聚氯乙烯绝缘对绞铝/塑复合带分屏蔽及总屏蔽聚氯乙烯护套钢带铠装电子计算机电缆 | |
| DJVVP3-22 | 聚氯乙烯绝缘对绞铝/塑复合带总屏蔽聚氯乙烯护套钢带铠装电子计算机电缆 | |
| DJVV | 聚氯乙烯对绞聚氯乙烯护套电子计算机电缆 | 固定敷设 |
| DJVVR | 聚氯乙烯对绞聚氯乙烯护套电子计算机软缆 | 室内移动场合 |
| DJYPV | 聚乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套电子计算机电缆 | 敷设在有屏蔽要求的场合。 |
| DJYPVP | 聚乙烯绝缘对绞铜丝编织分屏蔽及总屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJYVP | 聚乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJYP2V | 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJYP2VP2 | 聚乙烯绝缘对绞铜带分屏蔽及总屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJYVP2 | 聚乙烯绝缘对绞铜带总屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJYP3V | 聚乙烯绝缘对绞铝/塑复合带分屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJYP3VP3 | 聚乙烯绝缘对绞铝/塑复合带分屏蔽及总屏蔽聚氯乙烯护套电子计算机电缆 | 敷设在有屏蔽要求的固定场合。 |
| DJYVP3 | 聚乙烯绝缘对绞铝/塑复合带总屏蔽聚氯乙烯护套电子计算机电缆 | |
| DJYPVR | 聚乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套电子计算机软电缆 | 屏蔽要求的移动或要求柔软的场合 |
| DJYPVPR | 聚乙烯绝缘对绞铜丝编织分屏蔽及总屏蔽聚氯乙烯护套电子计算机软电缆 | |
| DJYVP2-22 | 敷设在有屏蔽要求的固定场所，能承受一定的压力。 | |
| DJYVP3-22 | 聚乙烯绝缘对绞铝/塑复合带总屏蔽聚氯乙烯护套钢带铠装电子计算机软电缆 | |
| DJYVP2V22 | 聚乙烯绝缘对绞铜带分屏蔽聚氯乙烯护套钢带铠装电子计算机电缆 | |
| DJYVP3V22 | 聚乙烯绝缘铝/塑复合带分屏蔽聚氯乙烯护套钢带铠装电子计算机电缆 |
注：①公司还可以交联聚乙烯绝缘（绝缘代号YJ）、氟塑料绝缘（绝缘代号F）的各类计算 机电缆。
②所有计算机电缆均可生产A、B、C三个等级的阻燃型产品，其产品型号分别在原型号前面加“ZRA--”、“ZRB---”、“ZRC---”。
2、电压等级和规格范围
（1）产品截面范围为0.5-2.5 mm2
（2）产品对数范围为2-61。
3、产品主要技术指标
（1）工频耐压试验，常温下工频耐压试验要求见下表。
| 额定电压 | 绝缘材料 | 实验电压 | 加压时间min |
| 300/500 | 聚氯乙烯 | 2000 | 5 |
| 聚乙烯或交联聚乙烯 | 5 |
（2）绝缘电阻
20℃用直流500V电压试验，聚氯乙烯绝缘产品的绝缘电阻应不小于20MΩ•Km,
聚乙烯或交联聚乙烯绝缘产品的绝缘电阻不小于200MΩ•Km。
4、运行及敷设要求
（1）聚乙烯和聚氯乙烯绝缘产品的导体长期允许工作温度为70℃，交联聚乙烯绝缘产品的长期工作温度为90℃.
（2）电缆的敷设温度应不低于0℃。
（3）电缆的允许弯曲半径：
A、无铠装电缆应不小于电缆外径的6倍。
B、有铠装或铜带屏蔽的电缆应不小于电缆外径的12倍。
