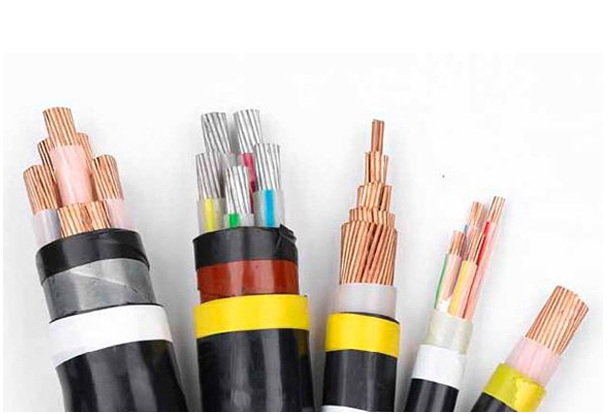

交联聚乙烯绝缘电力电缆
交联聚乙烯绝缘电力电缆一般简称为交联电缆，具有工作温度高，传输容量大，电器性能优良，敷设落差不受限制及安装维护方便等特点，是电力电缆发展的方向性产品。公司按照国际电工委员会标准IEC60502-1997和国家标准GB/T12706-2002组织生产，也可按照其他国家标准或用户要求进行设计和生产，并可生产阻燃、耐火、防鼠和防白蚁无卤低烟环保型等适用于不同场合的系列产品。
产品电压等级、芯数及截面范围 电压等级：0.6/1-26/35KV 截面：1.5-800mm2 芯数：1-5芯
| 额定电压Kv 芯 数 | 第一类 | 0.6/1 | 1.8/3 | 3.6/6 | 6/10 | 8.7/15 | 12/20 | 18/30 | 21/35 |
| 第二类 | 1/1 | 3/3 | 6/6 | 8.7/10 | 12/15 | 18/20 | 26/26 | ||
| 单 芯 | 1.5-800 | 10-800 | 25-800 | 25-800 | 50-800 | 50-800 | 50-800 | 50-800 | |
| 两 芯 | 1.5-240 | 10-240 | ---- | ----- | ----- | ----- | ----- | ----- | |
| 三 芯 | 1.5-400 | 10-400 | 25-630 | 25-630 | 25-630 | 50-630 | 50-630 | 50-630 | |
| 四 芯 | 1.5-500 | 10-500 | ----- | ----- | ----- | ----- | ----- | ----- | |
| 3+1芯 | 1.5-500 | 10-500 | ----- | ----- | ----- | ----- | ----- | ----- | |
| 五 芯 | 1.5-500 | 10-500 | ----- | ----- | ----- | ----- | ----- | ----- |
注：第一类电缆适用于每次接地故障持续时间不超过1min的三相系统，第二类电缆适用于每次接地故障持续时间一般不超过2hour,最长不超过8hour的三相系统。
2、产品型号及主要适用场合
| 型 号 | 名称 | 主要用途 | |
| 铜 芯 | 铝 芯 | ||
| YJV | YJLV | 交联聚乙烯绝缘聚氯乙烯护套电力电缆 | 可敷设于室内、隧道、电缆沟及管道中。 |
| YJY | YJLY | 交联聚乙烯绝缘聚乙烯护套电力电缆 | 可敷设于室内、隧道、电缆沟及管道中。 |
| YJV22 (YJV62) | YJLV22 (YJLV62) | 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 | 可用于室内、隧道、电缆沟及地下直埋敷设，能承受一定的压力，但不能承受大的拉力作用。 |
| YJV23 (YHV63) | YJLV32 (JVLV63) | 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆 | 可用于室内、隧道、电缆沟及地下直埋敷设，能承受一定的压力，但不能承受大的拉力作用。具有更好的阻水作用。 |
| YJV32 (YJV32) | YJLV32 (YJVL72) | 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 | 可用于竖井，平静水下及具有高落差的土壤等场合，电缆可承受一定的机械外力和较大的拉力。 |
| YJV33 (YJV73) | YJLV33 (YJLV73) | 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆 | 可用于竖井，平静水下及具有高落差的土壤等场合，电缆可承受一定的机械外力和较大的拉力。具有更好的阻水作用。 |
| YJV42 (YJV72) | YJLV42 (YJLV72) | 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 | 可用于水中，海底及承受较大正压力和拉力作用的场合。 |
| YJV43 (YJV73) | YJLV43 (YJLV73) | 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆 | 可用于水中，海底及承受较大正压力和拉力作用的场合，具有更好的阻水作用。 |
注：
①括号内型号为交流系统用单芯电缆的型号，单芯电缆铠装采用非磁性材料。
②阻燃系列产品在型号前加“ZR-”，耐火系列产品在型号前加“NH-”.
3、产品主要技术指标及敷设要求
(1)直流电阻:20℃时每千米产品导电线芯的直流电阻应不大于规定（Ω/km）
(2)电压试验：在环境温度下，电缆导体对地间施加3.5Uo的工频电，时间5min补 击穿（Uo为每一相导体与接地之间的相电压）。
(3)局部放电试验：对3.6/6KV及以上产品在导体与金属屏蔽间施加1.73Uo的电压下，局部放电量不超过5Pc。
(4)导体最高工作温度为90℃。短路时250℃时间不超过5秒。
敷设时环境温度应不低于0℃。电缆最小弯曲半径。
