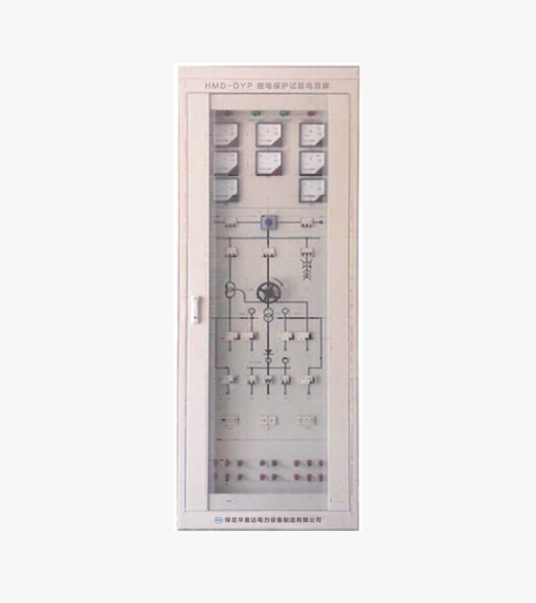

HMD-DYP继电保护试验电源屏

一、产品概述

HMD-DYP型继电保护试验电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护试验条例》和电力工业部颁发《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品。它为现场继电保护试验工作提供了可靠、稳定、方便的交直流试验电源，为提高继电保护试验工作的质量，保障人身、设备安全提供了可靠保证。

本设备适用于发电厂、变电站及大中型工业企业，可作为标准的继电保护试验电源。

二、技术条件

1. 绝缘电阻：在标准试验大气条件下，装置各回路与外壳之间绝缘电阻不小于10MΩ；各独立回路之间绝缘电阻不小于10MΩ。

2. 介质强度：在标准试验大气条件下，上述各回路以及各独立回路之间分别能耐受交流50Hz，电压2kV（有效值），历时1min试验，而无绝缘击穿或闪络现象。

3. 冲击电压：在标准试验大气条件下，各交流回路和直流回路分别对外壳，能承受5kV（峰值）的标准雷电波短时冲击检验。

4. 交流回路使用小型自动开关，机械寿命通断大于2万次，瞬时分断电流可达（4～7）Ie。

   5. 直流回路使用直流断路器，瞬时分断电流可达（3～10）Ie。
