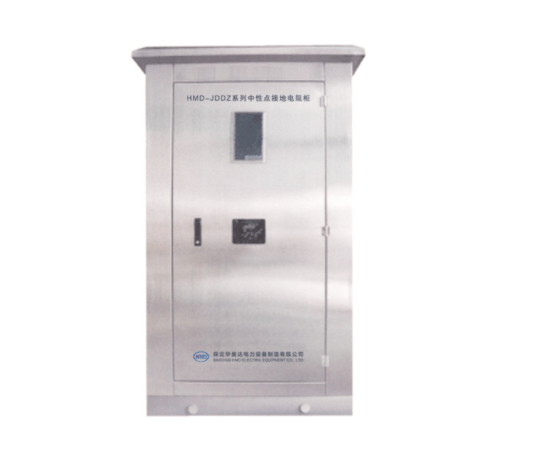

HMD-JDDZ中性点接地电阻柜

一、产品概述

电网中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。中性点电阻接地系统近年来在我国城市电网和工业企业的配电网中得到越来越广泛的应用。中性点经电阻接地系统在世界上很多国家，比如美国，欧洲，日本，俄罗斯等有着很多年的成熟可靠运行经验。

自1949年至80年代我国基本上延用前苏联的规定，在6-35KV电网均采用中性点不接地或消弧线圈（谐振）接地方式。近20多年来一些城市电网负荷迅速增长、电缆线路增加很快、系统电容电流急剧增加、特别是近几年大规模城市电网改造，电缆线路逐步代替架空线路，电网结构大大加强。在电缆线路为主的城市电网中采用不接地或经消弧线圈接地方式，因单相接地过电压烧坏设备的事故概率大大增加，为了解决这一矛盾，许多城市电力部门在广泛考察、了解国外配电网中性点接地情况的基础上，结合本地电网的具体情况，经过充分的分析、研究，逐步采用中性点经电阻接地方式。

现在，中性点经电阻接地方式已被写入中华人民共和国电力行业规程，电力行标DL/T620—1997《交流电气装置的过电压保护和绝缘配合》第3.1.4和第3．1．5条规定中。

HMD-JDDZ系列中性点接地电阻柜采用镍铬合金或不锈钢材料，电阻率大、耐受温度高、抗腐蚀性好，具有适用于各种复杂环境的特性，其结构紧凑合理，根据很多城市配网中已有的运行经验证明，HMD-JDDZ系列中性点接地电阻对降低系统过电压水平、提高系统可靠性具有良好的效果。

二、产品性能和参数

常规电阻主要性能如下：

电压范围：110kV以下

故障电流：5000A以下

阻值范围：1500Ω以下

额定时间：10，30，60秒，10分钟连续工作，

绝缘等级：H级

防护等级：IP00–IP44

电压等级：6KV、10KV、22KV、35KV、66KV

安装方式：室内，室外

允许温升：

1.当额定时间为10秒，30秒，60秒时，最大温升为760℃；

2.当额定时间为10分钟时，最大温升为610℃；

3.当连续工作时，最大温升为385℃；我们公司也可以根据客户的特殊要求进行开发和设计各种规格的接地电阻器。
