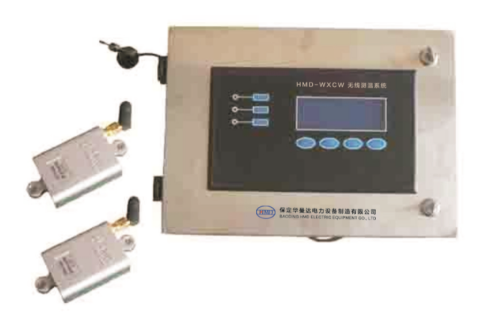

HMD-WXCW无线测温系统

一、产品概述
   在电力系统中，高压开关、GIS（气体绝缘变电站）等高压电器和载流母线等电力设备在负载电流过大时会出现温升过高、相邻带电部件性能劣化甚至击穿的情况。据电力安全监督部门的数据分析，全国每年因高压开关和母线温度过高而引发的重大事故有上千起，给生产经营造成了巨大的经济损失。

通过监测母线接点、高压电缆接头及高压开关触点温度的变化情况，可有效防止高压输变电故障的发生，为实现安全生产提供有效保障。由于许多母线及开关处于高电位，国内专门用于高压母线、高压开关及电接触发热测量的仪器还很少。

保定华曼达电力设备制造有限公司研发的HMD-WXCW系列无线温度监测系统是一套十分先进、可靠实用的测量高压开关柜内元器件温度的测温系统，可在高压环境下精确测量温度，准确有效地实现实时监控，无线测温终端附着在高压母线或高压开关上并长期工作在高压环境中，它由温度传感器和数据变换器组成，温度传感器附着在发热点上，并由一段数据线和无线数据变换器相连接。无线测温终端将温度信号通过短程无线网络传送给无线汇集终端。无线汇集终端安装在控制中心，它可以接收多个分布在无线汇聚终端周围的测温终端的数据，并在有效的通讯范围内可以随意添加、删除、移动测温终端。控制中心计算机软件实时监测各个测温点温度的变化情况，实现足不出户掌握整个高压系统的发热状况，进而做出正确的决策。对于无人值守站或实际测温点远离控制中心的环境，无线汇集终端可以将接收到的温度数据通过光纤或 GPRS/CDMA传送到控制中心，实现集中监控。

二、产品特点

无线测温点

1. 准确性：测量精度可达±0.5度

2. 高可靠性；高绝缘性和抗电磁场干扰性。

3. 实时性：实时在线监测

4. 低功耗：采用高能电池，以10秒～5分钟为数据的传输周期，可持续8～10年，也可自供电。

5. 符合电工电子产品低温GB/T2423.1、高温GB/T2423.2的要求，适于在气候条件恶劣的地区使用。

6. 灵活性：用户可根据自己的需求，灵活、方便的设置参数，便于安装维护。

7. 保密性：可透明传输，也可以数据加密

汇聚终端特点

1. 电源：电源适配器AC220供电。

2. 可管理32组无线测温终端。

3. 灵活性：可随时在组内添加、删除无线测温终端。

4. 与计算机接口：标准串口、RS485口。

5. 显示接口：可以通过接入PS2接口的显示屏直观的了解发热点的温度状况。

6. 外置天线：4dbm的增益。

三、技术参数

   1. 频率范围：433～434.79 MHz（免申请）

   2. 最大输出功率： ≤10mw

   3. 最远传输距离： ≥300m （无阻挡）

   4. 发射电流： 17mA

   5. 测量循环周期：t*10秒（可以用户设置）

   6. 电源：电池（可更换）、可自供电

   7. 电池：5~8年 （进口电池）

   8. 测量温度：-40～+125℃(或-50～500℃)

   9. 测量精度： ±0.5℃

   10. 防水级别：IP68

   11. 尺寸：100x36x16mm;  重量：＜160g

四、订货须知

1. 客户需确定电压等级和测温点数量。

2. 客户需提供通讯方式。

3. 供货时间和详细地址。
