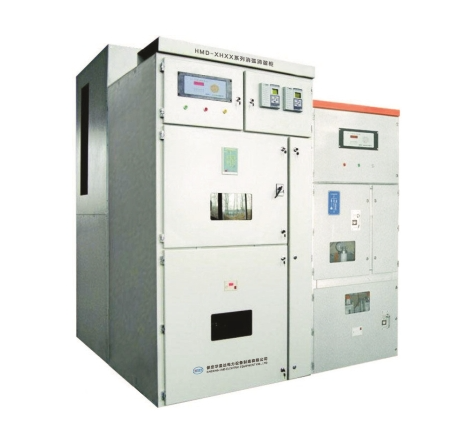

HMD-XHXX系列消弧消谐柜
一、产品概述
随着电网的发展，架空线路逐步被固体绝缘的电缆线路所取代，系统对地电容电流急剧增加，单相接地后流经故障点的电流较大，电弧不易熄灭，容易产生间隙性弧光接地过电压，及由此而激发的铁磁谐振过电压，对系统的绝缘会产生很大的破坏，如不及时消弧，甚至会导致相间短路事故，已成为这类电网安全运行的一大威胁，其中以单相弧光接地过电压最为严重。
针对目前小接地电流系统存在的问题，本公司研制了HMD-XHXX消弧消谐选线装置，本装置原理先进，功能完善，自动化程度高，在安装维护、可靠性、控制功能等方面比消弧线圈更有优势，是小接地电流系统解决接地问题的理想选择。
本装置利用微机控制技术、过电压保护技术和真空高压开关等组成一套自动保护系统，
在中性点非有效直接接地电力系统中，可以对雷电、操作、谐振以及弧光接地等各类过电压进行限制；采用限制故障相的恢复电压及恢复电压的上升速度，快速消除间隙性弧光接地故障，采用短接母线上的PT开口三角绕组，消除非线性谐振故障，另外本装置还具有准确的接地选线功能，为故障定位和故障排除提供依据，极大提高该类电网运行的安全性及供电的可靠性。
二、产品功能
1.
过电压保护功能，限制雷电过电压、操作过电压和相间过电压。
2.
3.
替代消弧线圈，消除间歇性弧光接地故障，并具有的限制弧光接地过电压的功
4.
5.
有效地限制各种谐振过电压，并快速消除PT铁磁谐振。
6.
7.
替代电压互感器柜，提供电压监测功能。
8.
9.
36路选线功能，快速准确查找单相接地故障线路。
10.
11.
PT断线报警功能。
12.
13.
高压限流熔断器熔断报警功能
14.
三、技术条件
1.
工作环境：
2.
3.
环境温度：户内型-30 ℃ - +60 ℃ 户外型-40 ℃ - +60 ℃
4.
5.
大气压：80~110Kpa
6.
7.
环境湿度：<90%(25℃)
8.
9.
无严重影响装置绝缘性能的污染物及爆炸性介质。
10.
11.
装置额定参数
12.
13.
额定频率： 50(Hz)
14.
15.
额定电压： 3 、6 、10 、35(kV)
16.
17.
额定电流： 10 、31.5 、63 、80 、100 、125 、160 、200 、315(A)
18.
19.
额定短路开断电流： 50kA
20.
21.
智能控制器参数
22.
1.
电源电压： 220V DC/AC
2.
3.
功率损耗： <20W
4.
5.
通讯接口： RS-485（或RS-232）
6.
7.
配有选线功能，选线响应时间<1S （可选功能）
8.
9.
选线路数：最大36 路( 根据用户要求确定)
10.
11.
报警输出触点容量：AC250V 2A；DC220V 0.2A
