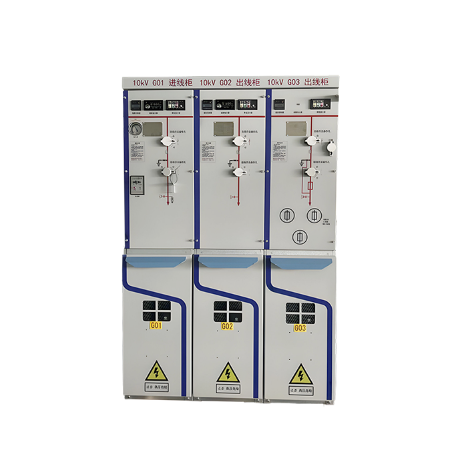

BS6-12型系列SF6全绝缘环网柜

BS6-12型系列SF6全绝缘环网柜适用于三相交流50Hz，额定电压12kV的配电装置。

BS6-12型系列全绝缘环网柜采用SF6气体作为开断和绝缘介质，气体绝缘单元不受环境影响。

BS6-12型系列全绝缘环网柜有两种结构形式:共箱式结构和可扩充展式结构，可用于所有二次配电。

产品特点

标准化设计。

模块化结构。

产品可完全再循环处理。

适用于多种形式电缆的连接。

产品通过25kA/1s内部燃弧试验，使用安全性高。

电缆连接室空间大，电缆插头水平布置，换相方便。

一次带电部分防护等级可达IP67，可在水下3m运行。

变压器出线可带真空断路器，适合大容量变压器的保护。

采用带温度补偿的密度计或密度继电器，更准确、更直观。

具有清楚友好的操作界面，带电操作顺序和开关连锁完善可靠。

气箱由抗腐蚀不锈钢板（铬镍钢板）制成，使用寿命最少30年。

具有完善的负荷开关熔丝单元，高压熔断器两侧均接地，保证操作安全，熔断器更换安全方便。

智能型自动化方案，配置DTU,能够快速实现单电源、双电源或多电源供电系统的故障快速隔离和非故障区段快速复电的要求。

使用条件

周围空气温度

●上限： +40℃，且在24h内测得的温度平均值不超过35℃；

●下限： -40℃；

湿度

●相对湿度： 日平均值不大于95%；

●月平均值不大于90%。

●水蒸气压力：日平均值不大于2.2kPa；

●月平均值不大于1.8kPa；

海拔高度

●不超过3000米
