浙江九易电力设备有限公司是研制和生产互感器的专业企业.公司拥有完善的生产、检测、试验设备,专业生产互感器和变压器等产品。主要产品有:35kV及以下各种油浸式、浇注式电流、电压互感器、放电线圈;铁路信号变压器;干式变压器;电抗器及触头盒、支柱绝缘子等。 本厂主要生产220KV及以下电压等级的油浸式、干式、浇注式电流、电压互感器,电流互感器。产品有60多个品种,600多种规格。产品广泛应用于电力、冶金、化工等行业,产品行销国内三十多个省市,并出口至东南亚、非洲等国家。

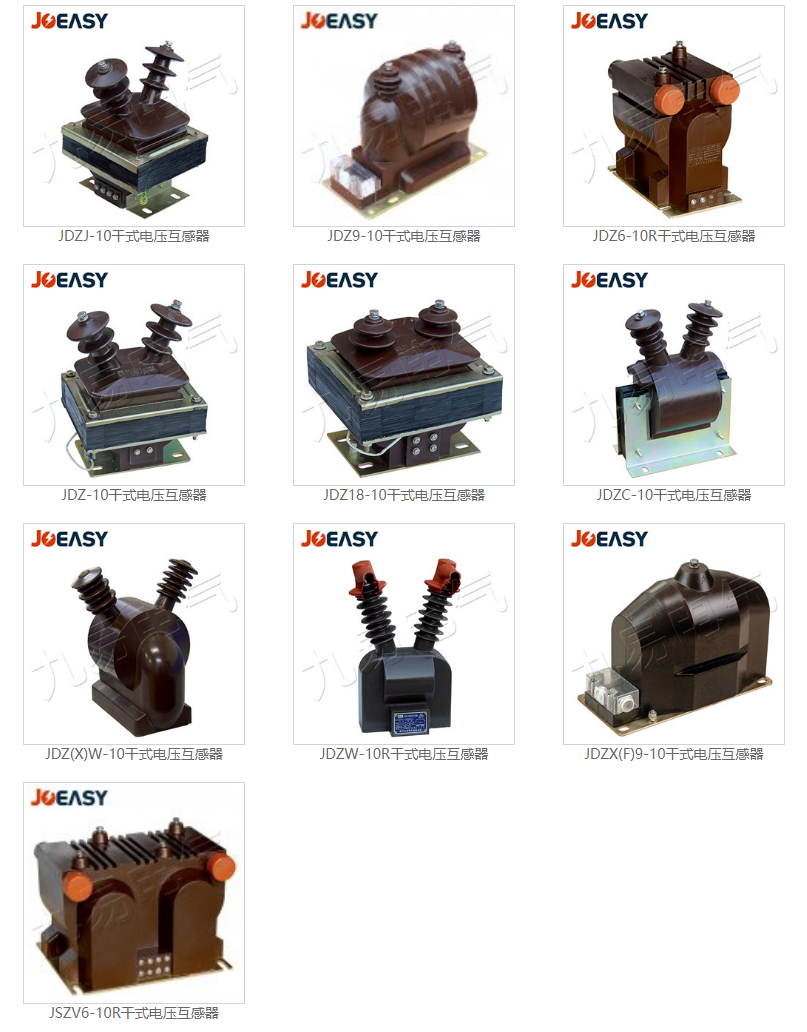

产品图片


一、概述

JDZJ-3、6、10Q型电压互感器是用环氧树脂浇注的半封闭式电压互感器,供户内频率为50Hz、3、6、10KV电流系统作电压,电能测量及继电保护用。



二、型号含义




三、技术参数

●安装场所:户内;

●环境温度:最高+40℃,最低-5℃,日平均温度不超过30℃;

●户内环境温度:在室温条件下,最大相对湿度为90%;

●海拔:不超过1000m;

●震动、颠簸:安装场所应无严重的震动和颠簸。

型号额定电压比额定二次输出极限输出额定绝缘水平表面爬电距离
0.2S0.2S1S3S0.2/0.20.5/0.56P
JDZ-3(Q)(3000/3)/(100/√3)/(100/√3)
305080

502003.6/23/40205
JDZ-6(Q)(6000/3)/(100/√3)/(100/√3)205080200

504007.2/32/60
JDZ-10(Q)(10000/3)/(100/√3)/(100/√3)3080150300


50012/42/75250



四、外形及安装尺寸


型号H1H2LB1B2A1A2
JDZ-10(Q)18025030585207170238
JDZ-3、6(Q)160215275190170220




三、技术参数

●安装场所:户内;

●环境温度:最高+40℃,最低-5℃,日平均温度不超过30℃;

●户内环境温度:在室温条件下,最大相对湿度为90%;

●海拔:不超过1000m;

●震动、颠簸:安装场所应无严重的震动和颠簸。

型号额定电压比额定二次输出极限输出额定绝缘水平表面爬电距离
0.2S0.2S1S3S0.2/0.20.5/0.56P
JDZ-3(Q)(3000/3)/(100/√3)/(100/√3)
305080

502003.6/23/40205
JDZ-6(Q)(6000/3)/(100/√3)/(100/√3)205080200

504007.2/32/60
JDZ-10(Q)(10000/3)/(100/√3)/(100/√3)3080150300


50012/42/75250
