UPS不间断电源/BN工频系列10~30KVA塔式UPS
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
广东金悦诚蓄电池有限公司，是一家集阀控式铅酸蓄电池研发、生产、销售、服务于一体的高新技术企业，并获“省级专精特新”及“省级制造业单项冠军”企业称号。经过25余年的发展沉淀，金悦诚已形成完整的配套产业链，具有广东韶关、马来西亚两大蓄电池生产基地、同时配备蓄电池研发中心（实验室）及相关的配套产业链公司，国内设11个办事处及子公司，海外设2个子公司，金悦诚生产基地总面积超35万平方米，金悦诚体系员工超1500名，年产能大于550万KVAH。

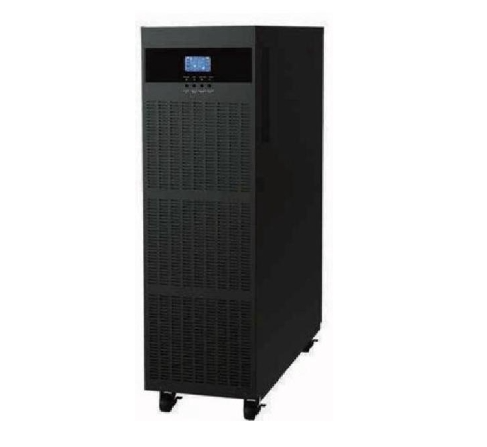

产品图片
BN工频系列10~30KVA塔式UPS
功率范围：
10KVA-30KVA
工作方式：
三进单出/三进三出在线式
*宽电压输入范围90-500V，能适用恶劣的电网环境。
*频率为50/60HZ自适应。
*标配EPO。
*机器为MCU+DSP芯片控制。
*支持并机功能。
*电池节数(29-32节）可根据现场需求设置。
*充电电流(1-4A，默认4A/每块充电板)可根据需求现场设置。
*支持上市电自动开机功能(默认关闭)。
*停电后，电池电量耗光，来电后，可自动开机。
*输入过压、短路、过温等多重完善的保护功能。
*可靠、滤波、稳定的正弦波输出。
*LCD显示，显示丰富的机器信息。
*全面可靠的保护功能。
*可选配SNMP卡、MODBUS卡、AS400卡，提供多种监控方式。机器默认标配RS232接口。
| 型号 | LY-BN3310KL | LY-BN3320KL | LY-BN3330KL | ||
| 容量 | 10000VA/ 8000W | 20000VA/16000W | 30000VA/24000W | ||
| 输入 | |||||
| 电压范围 | 190-500VAC(3相)50%负载，305-478VAC(3相)100%负载 | ||||
| 频率范围 | 46Hz~54Hz@50Hz系统 56Hz~64Hz@60Hz系统 | ||||
| 功率因素 | ≥0.99于100%负载 | ||||
| 输出 | |||||
| 电压 | 3×380VAC/400VAC(3相+N线） | ||||
| 电压范围 | ±1% | ||||
| 频率范围(同步范围) | 46Hz～54 Hz@50Hz系统，56Hz~64 Hz@60Hz系统 | ||||
| 频率范围(电池模式) | 50 Hz±0.1 Hz或60Hz±0.1 Hz | ||||
| 功率因数 | 0.8 | ||||
| 过载 | 市电模式 | 100%~110%:10分钟；110%~130%:1分钟；>130%:1秒钟过载，转旁路模式 | |||
| 电池模式 | 100%~110%:30秒钟；110%~130%:10秒钟；>130%:1秒钟过载，转旁路模式 | ||||
| 电流峰值比 | 3:1 max | ||||
| 谐波失真 | ≤2%@100%线性负载；=5%@100%非线性负载 | ||||
| 切换时间 | 在线⇔ 电池 | 0毫秒 | |||
| 逆变⇔ 旁路 | 0毫秒 | ||||
| 逆变⇔ ECO | <10毫秒<> | ||||
| 效率 | |||||
| AC模式 | 94% | 95.50% | |||
| 电池模式 | 384VDC:92% / 480VDC: 93% | 98% | |||
| 电池 | |||||
| 长延机(电池节数出厂可调 ) | 型号 | 依用途而异 | |||
| 数目 | 29-32 | ||||
| 充电电流(最大值) | 4.0 A±10% | 8.0 A±10% | 8.0 A±10% | 12.0 A±10% | |
| 充电电压 | 可选：恒压充电/恒流充电 | ||||
| 显示说明 | |||||
| LCD | 通过图像直观显示负载大小，电池容量，市电模式，电池模式，旁路模式，故障指示等，可通过屏幕显示菜单调整输出电压，频率，旁路使能，ECO功能，充电电流，放电时间等 | ||||
| 物理特性 | |||||
| 长延机 | 尺寸，深X宽X高(mm) | 700×300×600 | 700×300×600 | 700×400×600 | |
| 净重(kgs) | 105 | 128 | 220 | ||
| 环境条件 | |||||
| 操作温度 | 0～40℃ | ||||
| 操作湿度 | 0~98%且无结露情形 | ||||
| 操作海拔高度 | <1000m<> | ||||
| 噪音 | 小于55dB @1Meter | 小于75dB @1Meter | |||
| 管理 | |||||
| 智能型RS-232或USB | 支援Windows®2000/2003/XP/Vista/2008/7/8、Linux、Unix、和MAC | ||||
| 选配SNMP | 支持由SNMP管理员和网络浏览器进行电力管理 | ||||
| 以上参数仅供参考，若有变动以实物为准，规格若有变更不再另行通知。 | |||||
