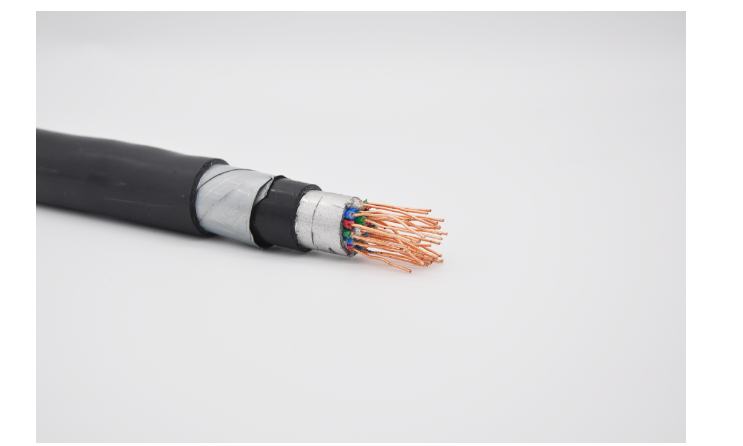

产品图片
铁路信号电缆ptyy/PTY23/PTYA23/PTYL23/HEYFLT23

一、适用范围
本产品主要适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的控制电路、长途低频对称电缆线路中。
二、使用特性
1、电缆的使用环境温度为-40℃至60℃。
2、电缆导体长期工作温度不超过70℃。
3、电缆的允许弯曲半径不小于电缆外径的15倍。
4、带屏蔽的电缆具有良好的屏蔽性能,适用于需要设置屏蔽电缆的电气化区段。
三、电缆型式代码及名称
| 电缆型式代号 | 名称 | 适用场所 |
| PTYY | 聚乙烯绝缘聚乙烯护套铁路信号电缆 | 管道、悬挂 |
| PTY23 | 聚乙烯绝缘钢带铠装聚乙烯外护套铁路信号电缆 | 管道、直埋、悬挂 |
| PTYA23 | 聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆 | 管道、直埋 |
| PTYL23 | 聚乙烯绝缘铝护套双钢带铠装聚乙烯外护套铁路信号电缆 | 管道、直埋、悬挂 |
| HEYFLT23 | 物理发泡绝缘填充式铝管屏蔽双层钢带绕包改装铁路信号电缆 | 管道、直埋 |
四、参考外径、护套厚度及参考重量
| 芯数 | 缆芯结构 | 参考外径㎜ | ||||
| 星绞组+对绞组+普通 | PTYY | PTY23 | PTYA23 | PTYL23 | HEYFLT23 | |
| 4 | 1×4 | 8.3 | 11.7 | 16.4 | 23.0 | 23.0 |
| 6 | 3×2 | 11.4 | 14.8 | 20.1 | 25.0 | 25.0 |
| 8 | 4×2 | 12.4 | 15.8 | 22.2 | 25.00 | 25.00 |
| 9 | 4×2+1 | 14.2 | 15.8 | 22.2 | 25.0 | 25.0 |
| 12 | 3×4 | 14.8 | 19.6 | 23.6 | 27.0 | 27.0 |
| 14 | 3×4+2 | 14.8 | 19.6 | 23.6 | 27.0 | 27.0 |
| 16 | 4×4 | 16.2 | 21.0 | 25.7 | 29.0 | 29.0 |
| 19 | 4×4+3 | 16.2 | 21.0 | 25.7 | 29.0 | 29.0 |
| 21 | 4×4+5 | 16.2 | 21.0 | 25.7 | 29.0 | 29.0 |
| 24 | 5×4+1×2+2 | 17.7 | 22.5 | 27.3 | 31.0 | 31.0 |
| 28 | 7×4 | 20.3 | 24.1 | 28.8 | 31.0 | 31.0 |
| 30 | 7×4+2 | 20.3 | 24.1 | 28.8 | 31.0 | 31.0 |
| 33 | 7×4+5 | 20.3 | 24.1 | 28.8 | 31.0 | 31.0 |
| 37 | 7×4+3×2+3 | 23.0 | 26.8 | 31.5 | 38.0 | 38.0 |
| 42 | 7×4+4×2+6 | 24.0 | 27.8 | 33.0 | 38.0 | 38.0 |
| 44 | 7×4+4×2+8 | 24.0 | 27.8 | 33.0 | 38.0 | 38.0 |
| 48 | 12×4 | 26.4 | 31.4 | 35.5 | 40.0 | 40.0 |
| 54 | 12×4+4 | 26.4 | 31.4 | 35.5 | 40.0 | 40.0 |
| 56 | 14×4 | 27.8 | 32.8 | 36.7 | 40.0 | 40.0 |
| 61 | 14×4+5 | 27.8 | 32.8 | 36.7 | 40.0 | 40.0 |
| 芯数 | 缆芯结构 | 护套厚度㎜ | ||||
| 星绞组+对绞组+普通 | PTYY | PTY23 | PTYA23 | PTYL23 | HEYFLT23 | |
| 4 | 1×4 | 1.4 | 1.8 | 1.8 | 1.9 | 1.9 |
| 6 | 3×2 | 1.4 | 1.8 | 1.8 | 1.9 | 1.9 |
| 8 | 4×2 | 1.4 | 1.8 | 1.8 | 1.9 | 1.9 |
| 9 | 4×2+1 | 1.4 | 1.8 | 1.8 | 1.9 | 1.9 |
| 12 | 3×4 | 1.4 | 1.8 | 1.9 | 2 | 2 |
| 14 | 3×4+2 | 1.4 | 1.8 | 1.9 | 2 | 2 |
| 16 | 4×4 | 1.4 | 1.8 | 1.9 | 2.1 | 2.1 |
| 19 | 4×4+3 | 1.4 | 1.8 | 1.9 | 2.1 | 2.1 |
| 21 | 4×4+5 | 1.4 | 1.8 | 1.9 | 2.1 | 2.1 |
| 24 | 5×4+1×2+2 | 1.4 | 1.8 | 2 | 2.1 | 2.1 |
| 28 | 7×4 | 1.4 | 1.9 | 2.1 | 2.1 | 2.1 |
| 30 | 7×4+2 | 1.6 | 1.9 | 2.1 | 2.1 | 2.1 |
| 33 | 7×4+5 | 1.6 | 1.9 | 2.1 | 2.1 | 2.1 |
| 37 | 7×4+3×2+3 | 1.6 | 2 | 2.2 | 2.4 | 2.4 |
| 42 | 7×4+4×2+6 | 1.6 | 2 | 2.2 | 2.4 | 2.4 |
| 44 | 7×4+4×2+8 | 1.8 | 2 | 2.2 | 2.4 | 2.4 |
| 48 | 12×4 | 1.8 | 2.1 | 2.3 | 2.4 | 2.4 |
| 54 | 12×4+4 | 1.8 | 2.1 | 2.3 | 2.4 | 2.4 |
| 56 | 14×4 | 1.8 | 2.2 | 2.3 | 2.4 | 2.4 |
| 61 | 14×4+5 | 1.8 | 2.2 | 2.3 | 2.4 | 2.4 |
四、PTYY、PTY23、PTYA23电气性能
| 序号 | 项 目 | 单位 | 指标 | 换算公式 |
| 1 1.1 1.2 | 线芯直流电阻20℃ 每根导体直流电阻 不大于 工作线对导体电阻不平衡 不大于 | Ω/ | 23.5 0.02 | L/1000 |
| 2 | 绝缘电阻不小于 | MΩ | 3000 | 1000/L |
| 3 3.1 3.2 | 电容 对线组工作电容 不大于 星形四线组工作电容 不大于 任一绝缘线芯对连接到地 的其它绝缘线芯间电容 不大于 | nF | 70 50 100 | L/1000 |
| 4 4.1 4.2 | 电容藕合 K1 平均值 不大于 最大值 不大于 K0-K12 平均值 不大于 最大值 不大于 四芯电缆K1指标为最大值 | PF | 100 330 120 230 | √L/500 L/500 √L/500 L/500 |
| 5 | 对地电容不平衡 ea1 ea2 平均值 不大于 最大值 不大于 四芯电缆ea1 ea2指标为最大值 | pF | 330 1300 | L/500 |
| 6 | 绝缘耐压 50HZ 2min 线芯间 线芯对其余线芯接地 | V | 1000 1800 |
五、HEYFL23电气性能
| 序号 | 项 目 | 单 位 | 指 标 | 换算公式 |
| 1 | 单根导电线芯直流电阻 | Ω/km | ≤28.5 | L/1000 |
| 2 | 工作线对两线直流电阻差 | Ω | 不大于环阻的1.0% | - |
| 3 | 线对工作电容 0.8~1.0kHz | nF/km | <34 | L/1000 |
| 4 | 绝缘电阻:每根线芯对其他线芯(与屏蔽、金属套相连) | MΩ·km | ≥10000 | 1000/L |
| 5 | 电容耦合系数 0.8~1.0kHz (1) k1 平均值 最大值 (2) k9~k12 平均值 最大值 | pF/km | ≤81 ≤330 ≤168 ≤472 | L/1000 L/1000 |
| 6 | 对地电容不平衡 0.8~1.0kHz e1、e2 平均值 最大值 | pF/km | ≤330 ≤800 | L/1000 |
| 7 | 绝缘介质强度 50Hz 2min (1) 线芯间 不击穿 (2) 所有线芯连接在一起对屏蔽与金属套 不击穿 | 有效值V | 1000 1800 | — |
| 8 | 线芯混线、断线 | - | 不混线、不断线 | - |
| 注:(1)换算公式中L的单位为m。 (2)其中允许10%的盘数的e1、e2值≤1294 pF/km。 | ||||
