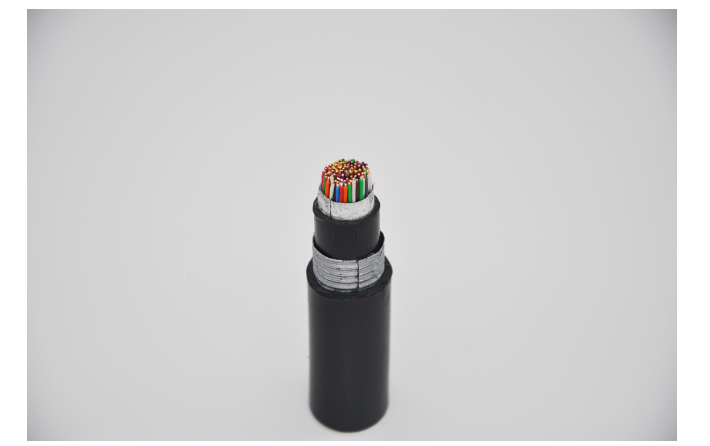

HYAT/HYFAT/HYPAT 实芯/物理发泡聚烯烃绝缘填充式市内通信电缆


一、适用范围
本产品主要适用于室外的基于传输语音和数字的电信线路中。适用于直埋和管道，以及湿度比较大的环境。
二、使用特性
1、本产品用于传输音频、150KHZ及以下的模拟信号和2048Kbit/s及以下的数字信号，在一定条件下，也可用于传输2048Kbit/s以上的数字信号。
2、电缆敷设安装时的环境温度不低于零下5℃；
3、电缆的工作环境温度为零下30℃～60℃ 。
4、电缆敷设时最小弯曲半径应不小于电缆外径的15倍
三、电缆型式代码及名称

电缆型式代号名称适用场所
HYAT
HYFAT
HYPAT		铜芯实心聚烯烃绝缘填充式铝塑粘结综合护套市内通信电缆
铜芯泡沫聚烯烃绝缘填充式铝塑粘结综合护套市内通信电缆
铜芯泡沫皮聚烯烃绝缘填充式铝塑粘结综合护套市内通信电缆		直埋




四、电缆规格

型号标称直径 mm标称对数系列
HYAT/HYFAT/HYPAT0.45101520253050100200300400
500600800900100012001600180020002400

0.55101520253050100200300400
500600800900100012001600




0.65101520253050100200300400
0.75101520253050100200300

0.85101520253050100200300

0.95101520253050100200






五、电缆的结构



标称线
对数		标称对数系列标称线对数标称对数系列
5同心式或交叉式500(1+4)×100
10同心式或交叉式600(1+5)×100
15同心式或交叉式  3×5800(1+7)×100
20同心式或交叉式  4×59004×50+7×100
25同心式或交叉式1000(2+8)×100
30（8+8+9）+51200(3+9)×100
502×（12+13）1600(1+5+10)×100
1004×251800(1+6+11)×100
2004×502000(1+7+12)×100
300(1+5)×502400(3+8+13)×100
4001×100+6×50




六、参考外径及参考重量

规格HYAT/HYFAT/HYPAT
HYPAT
参考最大外径护套厚度近似重量
5×2×0.411.51.249.57
10×2×0.412.51.466.33
15×2×0.414.51.486.99
20×2×0.4151.4102.74
25×2×0.4161.4122.7
30×2×0.4171.4140.87
50×2×0.4201.4218.85
100×2×0.425.51.4411.41
200×2×0.432.51.6772.52
300×2×0.4381.61107.93
400×2×0.442.51.81478.56
500×2×0.446.521810.32
600×2×0.45022187.63
800×2×0.457.72.22916
900×2×0.460.52.23280
1000×2×0.462.52.23645
1200×2×0.4672.24374
1600×2×0.476.52.45832
5×2×0.512.51.257.06
10×2×0.5141.488.16
15×2×0.5161.4114.34
20×2×0.5171.4143.31
25×2×0.5181.4179.8
30×2×0.519.51.4207.46
50×2×0.5231.4324.58
100×2×0.5291.6601.28
200×2×0.538.51.81144.62
300×2×0.545.521675.92
400×2×0.5522.22233.29
500×2×0.556.52.22742.39
600×2×0.5612.23306.55
800×2×0.569.52.24408
900×2×0.5732.44959
1000×2×0.576
5510









规格		HYAT/HYFAT/HYPAT
HYPAT
参考最大外径护套厚度近似重量
5×2×0.613.51.470.96
10×2×0.6151.4110.41
15×2×0.6171.4151.71
20×2×0.6191.4198.18
25×2×0.6201.4239.85
30×2×0.621.51.4278.27
50×2×0.6251.4440.95
100×2×0.6331.6843.61
200×2×0.644.51.81612.19
300×2×0.653.522365.2
400×2×0.660.52.23149.02
5×2×0.714.51.486.63
10×2×0.717.51.4139.61
15×2×0.718.51.4201.28
20×2×0.7211.4254.73
25×2×0.7221.4318.02
30×2×0.724.51.4370.34
50×2×0.7291.6575.78
100×2×0.738.51.81111.85
200×2×0.752.522160.93
300×2×0.76223177.19
5×2×0.815.51.4101.34
10×2×0.8191.4179.56
15×2×0.8201.4250.19
20×2×0.823.51.4327.25
25×2×0.824.51.4397.57
30×2×0.8271.6465.03
50×2×0.832.51.6742.33
100×2×0.8441.81435.83
200×2×0.859.522767.4
300×2×0.870.524078.31
5×2×0.916.51.4120.54
10×2×0.921.51.4216.34
15×2×0.9221.4311.87
20×2×0.9251.4397.74
25×2×0.9271.4486.93
30×2×0.929.51.6571.05
50×2×0.9361.6916.4
100×2×0.9481.81785.21
200×2×0.96423479.54







注：1）通信电缆单根导体直径可以做到1.5mm；2）均可做低烟无卤阻燃护套。表中不再一一列举。


七、电气性能

序号项目单位指标长度换算关系km
1单根导体直流电阻（+20℃）ΩKm导体标称直径
实测值/L
0.4mm≦148.0
0.5mm≦95.0
0.6mm≦65.8
0.7mm≦48.0
0.8mm≦36.6
0.9mm≦29.5
2线对直流电阻不平衡（+20℃）%导体标称直径最大值平均值－
0.4mm5.0≦1.5
0.5mm5.0≦1.5
0.6mm5.0≦1.5
0.7mm4.0≦1.5
0.8mm4.0≦1.5
0.9mm4.0≦1.5
3
　		绝缘电阻（+20℃，DC100-500V）每根绝缘导线与其余接地及屏蔽的绝缘导线间MΩ非填充式电缆≥10000实测值XL
填充式电缆≥3000
4绝缘电气强度-实心聚烯烃绝缘
导线间3S DC 2000V或1min DC1000V，不击穿
导线与屏蔽间3S DC 6000V 或1 min DC 3000V，不击穿
泡沫、泡沫皮聚烯烃绝缘
导线间3S DC 1500V或1minDC 750V，不击穿
导线与屏蔽间3S DC 6000V 或 1 min DC 300V，不击穿
5工作电容（0.8kHz或1kHz）Nf/km电缆标称线对数最大值平均值实测值XL
≤1058.052.0±4.0
＞1057.052.0±2.0
6工作电容差（0.8kHZ或kHz）—100对及以上填充式电缆：≤2%—
7电容不平衡（0.8kHz或1kHz）pF/km线对与线对间≤200实测值[0.5(L+√L)]
线对与地间实测值/L
电缆标称线对数最大值平均值
≤102630—
＜102630≤570（490）
8固有衰减（+20℃）ds/km泡沫、泡沫皮聚氯乙烯绝缘零填充式电缆0.4mm≦12.6≦29.3实测值/L
0.5mm≦9.3≦24.3
0.6mm≦7.4≦19.8
0.7mm≦6.4≦16.9
0.8mm≦5.8≦14.6
0.9mm≦5.5≦12.8
泡沫、泡沫皮聚氯乙烯乙烯填充式电缆0.4mm≦12.1≦26.5
0.5mm≦9.0≦21.3
0.6mm≦7.2≦18.0
0.7mm≦6.3≦15.3
0.8mm≦5.7≦13.3
0.9mm≦5.4≦11.7
小于等于10对的电缆
平均值不大于10对以上的周一量式电阻最大平均值为110%
9近端串音衰减（1024KHZ.长度≥0.3Km)dB5对、10对电缆内线对间的全部组合　(M-S)≥53被测电缆长度≥0.3km
12对、13对电缆或基本单位内线对间的全部组合(M-S)≥54
20对、30对电缆或基本单位内线对劲的全部组合(M-S)≥58
相邻12对 13对电缆或基本单位内线对间的全部组合(M-S)≥63
相邻基本单位间的线对的全部组合(M-S)≥64
超单位两个组对基本单位的单位间线对的全部组合(M-S)≥70
不同单位内子单位间线对的全部组合(M-S)≥77
10远端串音的卫（58HZ）dB/km任意线对组合≥58实测值+10lgL
基本单位内线 30对 电缆内线对间的全部组合功率平均值≥69
12对、13对子单位内或 50对 、15对及20对电缆内线对间的全部组合功率平均值≥68
11屏蔽铝带连通性—电气连通—
12绝缘芯线混线、断线—不混线、断线


电气性能

序号项目单位指标长度换算关系km
1单根导体直流电阻（+20℃）ΩKm导体标称直径
实测值/L
0.4mm≦148.0
0.5mm≦95.0
0.6mm≦65.8
0.7mm≦48.0
0.8mm≦36.6
0.9mm≦29.5
2线对直流电阻不平衡（+20℃）%导体标称直径最大值平均值－
0.4mm5.0≦1.5
0.5mm5.0≦1.5
0.6mm5.0≦1.5
0.7mm4.0≦1.5
0.8mm4.0≦1.5
0.9mm4.0≦1.5
3
　		绝缘电阻（+20℃，DC100-500V）每根绝缘导线与其余接地及屏蔽的绝缘导线间MΩ非填充式电缆≥10000实测值XL
填充式电缆≥3000
4绝缘电气强度-实心聚烯烃绝缘
导线间3S DC 2000V或1min DC1000V，不击穿
导线与屏蔽间3S DC 6000V 或1 min DC 3000V，不击穿
泡沫、泡沫皮聚烯烃绝缘
导线间3S DC 1500V或1minDC 750V，不击穿
导线与屏蔽间3S DC 6000V 或 1 min DC 300V，不击穿
5工作电容（0.8kHz或1kHz）Nf/km电缆标称线对数最大值平均值实测值XL
≤1058.052.0±4.0
＞1057.052.0±2.0
6工作电容差（0.8kHZ或kHz）—100对及以上填充式电缆：≤2%—
7电容不平衡（0.8kHz或1kHz）pF/km线对与线对间≤200实测值[0.5(L+√L)]
线对与地间实测值/L
电缆标称线对数最大值平均值
≤102630—
＜102630≤570（490）
8固有衰减（+20℃）ds/km泡沫、泡沫皮聚氯乙烯绝缘零填充式电缆0.4mm≦12.6≦29.3实测值/L
0.5mm≦9.3≦24.3
0.6mm≦7.4≦19.8
0.7mm≦6.4≦16.9
0.8mm≦5.8≦14.6
0.9mm≦5.5≦12.8
泡沫、泡沫皮聚氯乙烯乙烯填充式电缆0.4mm≦12.1≦26.5
0.5mm≦9.0≦21.3
0.6mm≦7.2≦18.0
0.7mm≦6.3≦15.3
0.8mm≦5.7≦13.3
0.9mm≦5.4≦11.7
小于等于10对的电缆
平均值不大于10对以上的周一量式电阻最大平均值为110%
9近端串音衰减（1024KHZ.长度≥0.3Km)dB5对、10对电缆内线对间的全部组合　(M-S)≥53被测电缆长度≥0.3km
12对、13对电缆或基本单位内线对间的全部组合(M-S)≥54
20对、30对电缆或基本单位内线对劲的全部组合(M-S)≥58
相邻12对 13对电缆或基本单位内线对间的全部组合(M-S)≥63
相邻基本单位间的线对的全部组合(M-S)≥64
超单位两个组对基本单位的单位间线对的全部组合(M-S)≥70
不同单位内子单位间线对的全部组合(M-S)≥77
10远端串音的卫（58HZ）dB/km任意线对组合≥58实测值+10lgL
基本单位内线 30对 电缆内线对间的全部组合功率平均值≥69
12对、13对子单位内或 50对 、15对及20对电缆内线对间的全部组合功率平均值≥68
11屏蔽铝带连通性—电气连通—
12绝缘芯线混线、断线—不混线、断线
