三相电子式智能电测控仪表 RS485通讯

联系人：李文

联系电话：0531-7660****

企业：山东力创电气有限公司

企业地址山东省-济南市

详细地址山东省济南市莱芜区城西外环路南首

厂家信息
产品信息
规格参数
技术文档

力创科技股份有限公司是国家重点高新技术企业，国家专精特新“小巨人”企业，始终坚持党建引领企业发展，聚焦“计量科学与数字技术”核心业务领域，尊崇让计量成为核心生产力的使命，始终致力于能源智慧计量的创新与探索，立志成为一家卓越的最具成长力的高科技企业。目前，以自主核心芯片技术引领水、电、热、碳等计量行业发展，走在同行前列。技术创新打造企业核心竞争力，公司建设了莱芜、济南、青岛三地研发中心；打造了莱芜、泰安、滨州三地智能制造中心，获批筹建国家水资源计量装备产业计量测试中心；设立了国内市场、“一带一路”东南亚市场、欧美市场三大市场销售平台。公司建有国家及省级科研平台 10 个，拥有自主知识产权成果 1000 余项，申请国家专利 300 余项，承担国家及省级科研项目60余项。自主创“芯”，掌握核“芯”科技，实现量产十余款芯片投放市场。其中超声波测量芯片，打破国外技术垄断，替代进口，降低制造成本，显著提升民族企业竞争力，凸显了自主创新支撑民族产业发展的重要价值。

产品图片

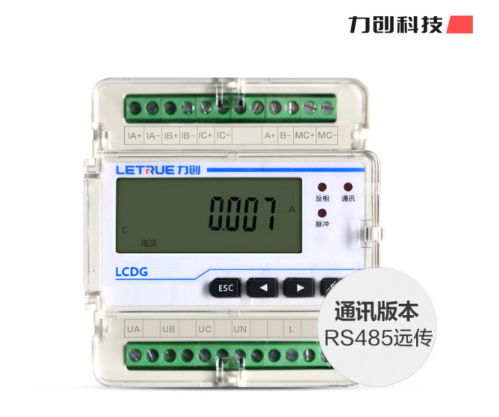

三相电子式智能电测控仪表 RS485通讯

LCDG-DTSD209 三相电子式电能表是力创科技股份有限公司集多年的电能计量产品设计经验，所推出的新一代导轨式安装的微型电能表。该电能表具有体积小、安装方便等优点，且具有精度和良好的EMC性能。

1.1、技术参数和指标

性能				参数
输入测量显示	电压		测量范围	176V～264V
			量程	220V
			精度	RMS精度:0.5级
			变比	变比可设（1～1000），默认为1
	电流		量程	量程可设（1～5000），默认为5（电流量程为1A、5A时电表焊接内置互感器，当电流量程为其他时，采用mA级互感器输入，内部无互感器）；
			精度	RMS精度:0.5级
			变比	变比可设（1～1000），默认为1
	频率			三相交流50Hz电压、电流；
	功率			有功精度: 1级；无功精度：2级
	功率因数			功率因数精度: 0.5级；
	电能			有功精度: 1级；无功精度：2级
电源	供电电源			AC220V
	功耗			<3VA
输出可编程	通讯	输出接口		RS-485接口，二线制
		通讯规约		MODBUS-RTU通讯规约，DLT645-2007规约
		数据格式		可设置；10位，1位起始位0，8位数据位，1位停止位1；或11位，为奇、偶或无校验可软件设置；
		通讯速率		波特率1200、2400、4800、9600、19.2k,可设置
	显示			8位宽温LCD段码显示
	有功电能脉冲输出			脉冲宽度80ms±20ms，光隔离
环境	工作环境			工作温度：-20～60℃
	存储环境			存储温度：-40～80℃
	相对湿度			相对湿度≤95%不结露
安全	耐压			电压信号与485之间耐压>4kV,漏电流<5mA
	绝缘			输出、输入和电源对外壳>5M
抗扰度	快速瞬变脉冲			>4kV
	防雷保护			>4kV
	空气放电			>15kV

1.2、产品功能简介

■功能

◆ 一路三相电流、三相电压、三相功率、频率等基本电参数测量，有无功电能计量

◆ 三相电压、电流的相序错误指示，功率符号错误指示

◆ 有功脉冲输出指示、通讯收发指示

◆ 支持按键设置功能

◆ 电流穿心方向设置

◆ 断电后所有存储数据不丢失，并能保持10年以上

■通讯接口

◆ 两线制RS485接口，带工频接入防损坏功能，及防雷击功能。波特率可设置为1200、2400、4800、9600、19200，校验方式可设置为n 8 1，o 8 1，e 8 1，n 8 2。

■通讯协议

◆ 支持Modbus-RTU协议，部分DLT645-2007规约

■外形

◆采用导轨式安装外壳

■显示形式

◆ 8位LCD段码显示,支持循环显示及按键显示；3个LED状态指示

■安装方式

◆ 35mm 标准 DIN 导轨壳，灵活适配多种配电柜。

1.1、技术参数和指标

性能				参数
输入测量显示	电压		测量范围	176V～264V
			量程	220V
			精度	RMS精度:0.5级
			变比	变比可设（1～1000），默认为1
	电流		量程	量程可设（1～5000），默认为5（电流量程为1A、5A时电表焊接内置互感器，当电流量程为其他时，采用mA级互感器输入，内部无互感器）；
			精度	RMS精度:0.5级
			变比	变比可设（1～1000），默认为1
	频率			三相交流50Hz电压、电流；
	功率			有功精度: 1级；无功精度：2级
	功率因数			功率因数精度: 0.5级；
	电能			有功精度: 1级；无功精度：2级
电源	供电电源			AC220V
	功耗			<3VA
输出可编程	通讯	输出接口		RS-485接口，二线制
		通讯规约		MODBUS-RTU通讯规约，DLT645-2007规约
		数据格式		可设置；10位，1位起始位0，8位数据位，1位停止位1；或11位，为奇、偶或无校验可软件设置；
		通讯速率		波特率1200、2400、4800、9600、19.2k,可设置
	显示			8位宽温LCD段码显示
	有功电能脉冲输出			脉冲宽度80ms±20ms，光隔离
环境	工作环境			工作温度：-20～60℃
	存储环境			存储温度：-40～80℃
	相对湿度			相对湿度≤95%不结露
安全	耐压			电压信号与485之间耐压>4kV,漏电流<5mA
	绝缘			输出、输入和电源对外壳>5M
抗扰度	快速瞬变脉冲			>4kV
	防雷保护			>4kV
	空气放电			>15kV
