PSC8000智能电网监控系统

一、概述

PSC8000智能电网配电监控系统集测量、保护、控制、数据采集、电能管理、电能质量分析、负荷控制和运行管理功能为一体。通过通讯网络、计算机和专业的电力监控软件使用户的电力系统更加透明化，是一套提高电力系统安全性、可靠性和管理水平的智能化综合电力管理系统。系统采用模块化设计，开放式的软硬件平台，提供丰富的通讯件接口，具有良好的系统兼容性，同时也能满足用户的定制化要求。目前支持上千种国内外主流智能设备的通讯协议，可确保系统良好的兼容性。同时系统具有良好的开放性，可以方便地与其它自动化系统互连，如DCS系统、楼宇自控系统（BA系统）、消防控制系统等，实现自动化系统间相互通讯和信息共享。

本系统广泛适应于企业能源管理系统、工业自动化、学校、医院、酒店、智能建筑、住宅小区等智能配电领域。

二、系统架构

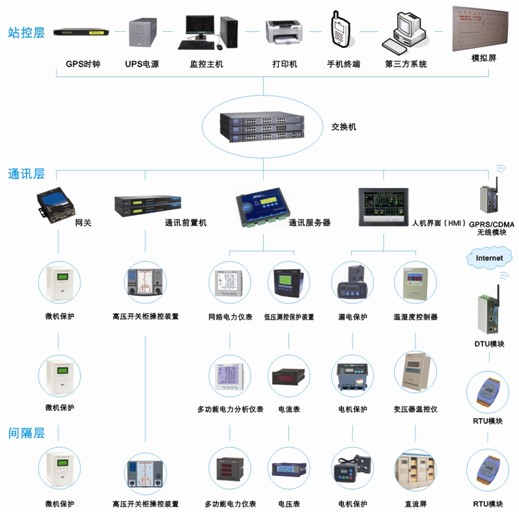

PSC8000智能电网配电监控系统采用三层分布式结构即间隔层、通讯层、站控层。分层分布式的结构是当前应用较为广泛的一种网络拓扑结构，它具备实时性高、稳定性强、组网灵活、速度快、易维护等特点，如下图为典型的三层分布式结构。

•   间隔层主要由现场智能仪表、微机保护装置、智能操控装置、电压测控装置、电机保护、PLC、RTU、DTU、温控装置及其它智能装置组成。

   这些构建该配电系统必要的基本组成元素。不仅肩负着采集数据的重任，同时也是执行后台控制命令的终端元件。

     •   通讯层主要由通讯服务器、人机界面（HMI）、协议转换器、网关、工业交换机及光电转换器等设备组成。

   该层是数据信息交换的桥梁，不同的接口转换器件提供了RS232、RS422/485、SPABUS、PROFIBUS、CAN及以太网等各种接口，组网方式灵活，支持1对1和1对N通讯、现场总线网络、以太网等类型的组态网络。通讯管理机和人机界面主要用于数据信息的上传下达，下达上位机的各种控制命令，并负责对现场智能仪表数据信息的采集、分类和存储等工作，如电压/电流等电参量、开关量状态、修改仪表内部参数或各种控制继电器断开/闭合的操作命令等；协议转换器和网关则是解决现场智能装置与上位机的通讯接口存在差异。

     •   站控层主要由系统管理软件和必要的硬件设备如计算机、打印机、UPS电源、GPS时钟、模拟屏、操作台及通讯机柜等设备组成。

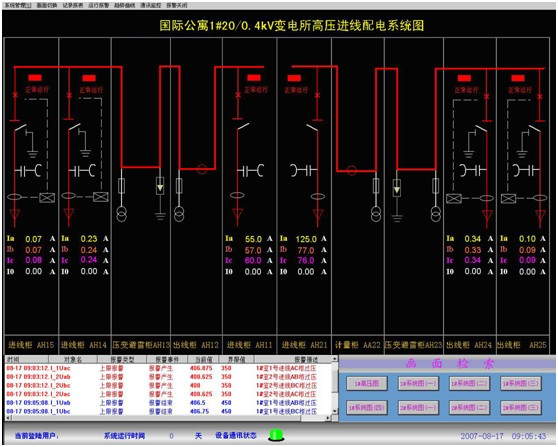

站控层是针对配电系统的运行管理人员，该层直接面向用户。系统管理软件具有良好的人机交互界面，通过数据传输协议读取前置机采集的现场各类数据信息，自动经过计算处理，以图形、数显、声音等方式反映现场的运行状况，并可接受管理人员的操作命令，实时发送并检测操作的执行状况，以保证配电系统的安全稳定运行；系统硬件为系统管理软件的安全稳定运行提供一个良好的运行平台。

三、系统功能

    •   数据采集与电能品质分析

    •   友好的人机交互

    •   可视化报警

    •   详尽的报表功能

    •   事故追忆

    •   事件顺序记录

    •   动态趋势环境

    •   丰的告警功能

    •   动态报表

    •   可靠的安全管理

四、系统特点

    •   先进的系统平台

    •   组网灵活

    •   开放式接口

    •   强大的数据库和报表功能

    •   丰富系统的冗余处理
