PSC6150智能配电台区管理系统

联系人：王育华

联系电话：021-6995****

企业地址上海市

详细地址上海市嘉定工业区兴文路1335号

厂家信息
产品信息
规格参数
技术文档

上海敬道电气有限公司成立于 2009 年 12 月,注册资本 1.21 亿元，位于上海市嘉定工业区，在泰州、南京、沙特阿拉伯的达曼均设有分公司。公司已实行全面质量管理，并已取得 ISO9001 质量管理体系认证证书和 OHSAS18001 职业健康安全管理体系认证证书以及 ISO14001 环境管理体系认证证书。是上海市高新技术企业、上海市专精特新小巨人企业。公司隶属于紫泉能源技术股份有限公司，紫泉能源技术股份有限公司（证券简称：紫泉能源证券代码：873799），并于 2022 年 9 月 13 日起挂牌。紫泉能源是一家能源综合服务商，为能源领域各环节客户提供"智能电力设备、能源工程服务、能源技术服务及合同能源管理服务"一站式能源综合解决方案。公司主要从事智能电网产品和系统、电力新材料、智能充电桩系统、智能巡检机器人、港口岸电系统、能源管理系统、光伏上网系统的研发、生产和销售。其中，GDR 系列 SF6 全绝缘环网柜、GDS 系列空气绝缘环网柜、XGW15 系列户外开闭所等设备作为企业的拳头产品，覆盖全国二十多个省及直辖市，在国家电网和南方电网有着大量广泛、稳定的运行经验与实例，并得到一致好评(详见后附电网中标情况一览表)。公司建立了生产、检验、售后、研发等完整的营运体系。凭借着先进的生产、试验设备，严把产品设备出厂的重要关口。在北京、山西、广东、浙江、重庆、山东、辽宁等全国各地区成立办事处，并开通了 7*24 小时的售后服务热线。

产品图片

PSC6150智能配电台区管理系统

一、概述

在电力系统中，台区是指（一台）变压器的供电范围或区域，配网及农网台区内的电能质量好坏直接影响着千家万户的生活。

智能配电台区管理系统是对配电网上的设备进行远方实时监视、协调及控制的一个集成自动化管理系统。它是近几年发展起来的新兴技术和领域，是现代计算机技术和通信技术在配电网监视与控制上的应用。

实践表明，智能配电台区管理系统可以大大提高配电网运行的可靠性和效率，提高电能的供应质量，降低劳动强度和充分利用现有设备的能力，从而对用户和电力公司均能带来可观的收益。

二、解决方案

PSC6150智能配电台区管理系统采用了当今先进的数字信号处理技术、通信技术、计算机网络技术、GIS技术、分布式计算等，结合中国的国情，开发出全系列配网自动化系统，实现了配电台区SCADA，配电台区网络分析，配电台区故障检测、定位、隔离和恢复的馈线自动化，基于GIS的配电台区管理系统，配网通信产品系列，配网子站，配电终端系列等，为用户的配网自动化提供整体解决方案。

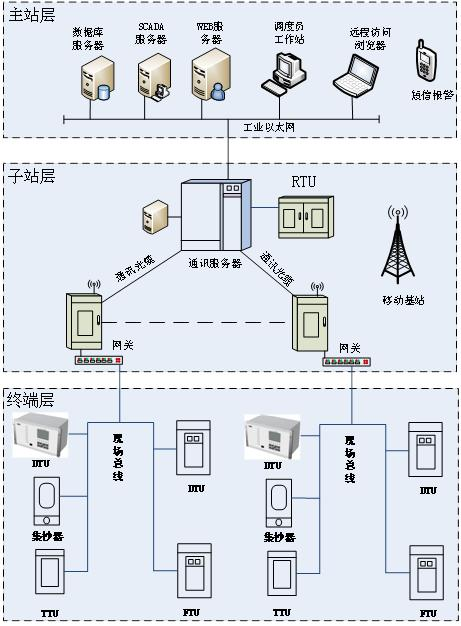

系统的典型拓扑结构如下图：

三、技术特点

• 开放性

• 扩展性

• 先进性

• 维护性

• 分层结构

四、系统功能

• 收集站端采集系统的实时数据，实时显示

• 进行遥调、遥控操作

• 显示遥测越限报警、遥测越限恢复正常、遥信正常变位、SOE、遥调、遥控结果等事件信息

• 画面显示与操作

• 用直观的图形方式显示实时数据、统计数据、事件和报警

• 提供交互式操作和控制设备的手段

• 为其他应用软件提供网络模型

• 为其他应用软件提供应用程序接口

• 报表管理与打印

• 系统远程维护

• 显示实时曲线和历史曲线

• 自动化设备状态监视

• 丰富的通信规约功能

• 数据的存储和追踪

• SOE事故追忆

五、技术指标

序号	项目		参数
1	主站容量		≥64个子站
2	模拟量容量		≥30000个
3	网络速率		100M
4	画面调用时间		98%<2S; 2%<3S
5	画面自动刷新时间		1-10S（用户可调）
6	主站收到报警推画面时间		<2S
7	正常环境下主服务器CPU负载		<30%
8	异常环境下10秒主服务器CPU负载		<50%
9	正常环境下人机工作站CPU负载		<40%
10	异常环境下人机工作站CPU负载		<55%
11	正常环境下网络负载		<25%
12	异常环境下网络负载		<40%
13	数据库记录访问速度		100万次/秒
14	模拟量	遥测综合误差	≤1.5%
14	模拟量	遥测合格率	≥98%
15	状态量	遥信正确率	≥99%
15	状态量	遥控正确率	≥99.99%
16	遥控		遥控拒动率≤2%/每月
17	系统响应时间	开关量变位传递到主站	<2S（光纤）
		遥控返校时间	<20S(FTU级，光纤)
		双机切换时间	<2S
		重要模拟量越死区传递时间	<15S
		事故画面推出时间	<1min
		故障区段隔离时间	<1min
		非故障区段恢复送电	<2min
18	系统可靠性	主站系统	≥20000小时(不含外设)
18	系统可靠性	系统可用率	≥99.9%
