PSC615农网智能配变终端

一、概述

PSC615农网智能配变终端采用了先进的32位ARM硬件平台，嵌入式RTOS系统构筑了强大的软件平台，完善的自检功能，故障定位到芯片，装置无故障指示，即可正常运行，长期免校验。配备大容量RAM及FLASH，存储处理庞大的数据，采用高速全双工的工业级GPRS/CDMA模块和光纤以太网模块，终端内置TCP/IP协议，支持各种有无线网络通信方式。此外终端还配备大屏幕彩色液晶显示器，全汉化操作、显示，操作简单方便。

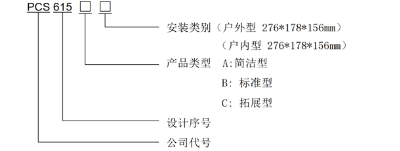

二、产品型号

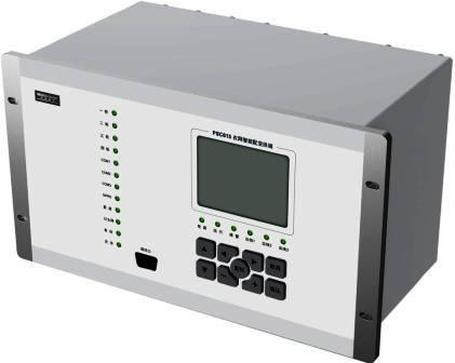

三、产品结构

PSC615农网智能配变终端采用4U 机箱，整面板、背插式结构，嵌入式、后接线安装方式，大大加强了其产品的电气性能。由电力载波插件、电源遥信电压输入插件、交流采集插件、CPU插件、遥控及RS485插件、电容投切控制插件及GPRS插件等组成。

四、产品原理

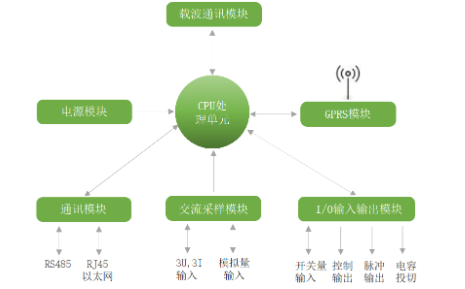

终端系统原理如下图：

   其中电源单元给GPRS模块、CPU处理单元、通信模块、I/O输入输出模块供电

载波通讯模块通过电力电缆把终端的信息传递给主台，并执行来自主台的命令

GPRS单元通过移动公司的GPRS网络同主台通讯，把终端的信息传递给主台，并执行来自主台的命令

处理单元对各种数据进行统计分析后保存在处理单元的FLASH芯片内等待主站召测，同时处理单元也执行主台下发的命令，处理单元还配备有标准的RS232口，供现场通讯

通信接口配置了标准的RS485接口，与农网配电箱内的断路器、剩余电流漏电动作断路器及计量电能表等通讯

交流采样单元负责交流模拟量及模拟量输入

I/O输入输出模块负责采集开关量、遥控、脉冲输出及无功投切等

五、产品主要功能

     •  交流采样功能

     •  保护告警功能

     •  剩余电流动作保护器监测

     •  用户用电信息监测

     •  配变计量总表监测

     •  负荷管理

     •  抄表功能

     •  控制功能

     •  电能质量

     •  数据存储功能

     •  安全防护

     •  短信功能

     •  环境监视

     •  载波通讯功能

     •  GPRS通讯功能

     •  用电状态监测及主动上报信息功能

     •  现场维护

     •  现场和远程升级

     •  多种通讯接口

六、技术参数
