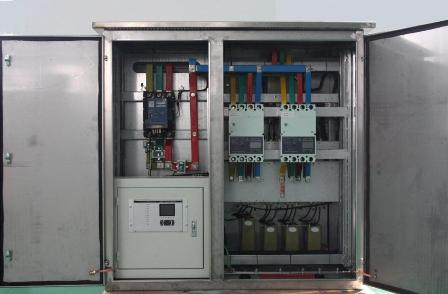

ZJP4智能型低压配电箱

一、概述

ZJP4智能型低压配电箱是公司依据囯家电网公司最新标准《Q/GDW614-2011 农网智能型低压配电箱功能规范和技术条件》，而制造的一款全新产品；该产品主要应用于农网智能配变台区，农网智能配电系统。智能型低压配电箱结构一般分总进线开关单元、智能配变终端单元、配电单元、监测单元、电容补偿单元。馈电单元的背面设置计量单元、监测单元，各单元间以隔板封闭且计量单元单独设门。

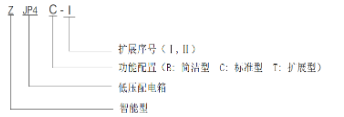

二、命名规则

三、使用环境条件

四、技术参数

五、功能配置

 •   剩余电流断路器技术指标

剩余电流动作断路器具有高性能、长寿命、高分断能力。过电流脱扣器类型为电子式，额定电流可调，通过远程设定实现负荷控制。三段保护特性可 调，实现过载反时限长延时保护、短路延时保护和短路瞬动保护。剩余电流保护应具有低灵敏度、延时功能，并具备一次重合闸功能，具备信息的测量、显示、储存功能。断路器还设有RS485串行接口，可通过编程器设定保护特性参数，同时可满足通讯组网的要求。

 •   智能配变终端技术指标

智能配变终端完全符合《Q/GDW 615-2011 农网智能配变终端功能规范和技术条件》。根据功能配置和适用范围分为简洁型、 标准型和扩展型三种类型。

智能配电台区管理终端具备配电变压器电气参数监测、远程集中抄表、漏电保护器远程测控、剩余电流动作保护器失压告警、漏电告警、 漏电保护动作等运行状态检测 、信息互动、防盗、防窃电、信息安全、数据存储等功能。

 •   无功补偿

电容器采用自愈式低压并联电容器，补偿方式为，三相共补和单相分补相结合。补偿容量为120kvar~10kvar。电容器配有高分段能力的塑壳断路器和熔断器实现对电容器的保护。

投切控制方式为：复合开关投切。低压复合开关融合了可控硅和交流接触器的优点，具有过零投切，无涌流；触点不烧结；能耗小；无谐波注入；同时具有电压异常保护；缺相保护；元件故障保护；运行指示等功能。与同类产品相比，其在技术上具有极大的先进性，高效低耗，环保节能，尤其是在涌流和安全可靠性方面性能大大提高。

 •   箱体

箱体尺寸：1500mm×1400mm×800mm

箱壳材料采用亚光不锈钢，无需喷涂。箱体厚度采用1.5mm不锈钢板，焊接牢固、可靠，箱门采用同箱壳材料的亚光不锈钢材质厚度2.0mm。预留电缆进出的电缆孔，设置电缆抱箍，橡胶护圈。

箱顶盖设有不小于5％的坡度，顶盖不积水。箱体顶部为双层，设置一个不小于20mm的空气夹层，箱壁上端栅孔与檐壁相通，热空气通过箱顶四周侧壁通风栅及檐口向外散热，依靠自然通风散热。

箱门开启灵活，开启角度大于90°，关好门后，门柄旋过死点，锁舌同时上下插别。箱门采用密封防水，设置不易被破坏、侵害的专用锁。门轴为加强型不锈钢铰链。箱体内母线、断路器等设备接线端子均设有绝缘护套封闭，无裸露导体。

箱体中应设置并安装一条专用接地保护导体，并应保证装置接地系统的电气连续性。

箱体两侧门的设有“有电危险”红色警示标牌，字体明显易见，布局与外壳整体协调、美观，警示文字防日光老化及腐蚀。
