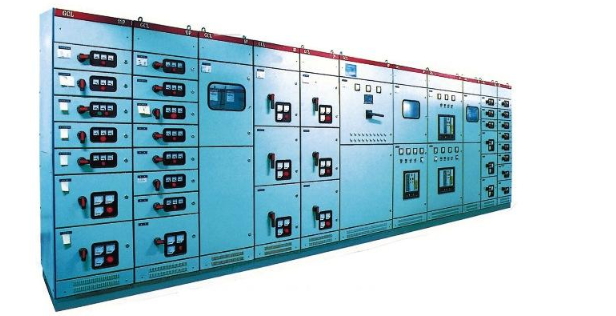

GCK-GLC3000低压抽出式开关柜

一、概述

我公司生产的GCK-GLC3000系列产品是具有国际先进水平的组合式低压成套开关设备，由动力配电中心(PC)和电动机控制中心(MMC)二部分组成，用于交流50Hz，额定工作电压 660V及以下的三相配电系统中。作为电力系统发电厂，变电站、工矿企业和高层建筑中受电、馈电、照明、电动机控制和无功补偿等用。

二、产品特点

    •   GCK- GLC3000为拼装式组合结构，骨架采用异型钢材，模数20mm，组合式结构，组装灵活，刚性好，重量轻

    •   各功能单元相互隔离，单台馈电单元多达18路

    •   拥有先进的智能化电力分析仪表，可与大厦自动化管理系统（BAS）连接，对电力系统进行监控

    •   外形美观，占地面积小

    •   拥有先进的动态补偿装置

    •   框架的所有结构均以螺钉紧固连接而成，避免了焊接变形和应力，提高了精度

    •   零部件通用性强，适用性好，标准化程度高

    •   功能单元（抽屉）的抽出、插入为杠杆操作，加上配置滚动轴承，操作轻便可靠

三、正常使用条件

    •   海拔高度不超过2000m

    •   周围空气温度 -5℃～ +40℃，24小时平均温度小于或等于+35℃

    •   相对湿度：≤ 85%

    •   无爆炸及易燃危险及无足以损坏绝缘及腐蚀金属的气体，无导电尘埃

    •   户内安装，安装地点无剧烈振动及颠簸，安装倾斜度不大于5°

四、符合标准

    •   GB 7251.1 　 低压成套开关设备和控制设备：第一部分型式试验和部分型式试验成套设备

    •   JB/T9661        低压抽出式成套开关设备

    •   IEC60439-1    低压开关设备和控制设备组件：第一部分，经过型式试验和的部分型式试验组件

    •   IEC60529       确定外壳的防护等级及相应标准

五、技术参数

六.产品结构

GCK-GLC3000系统的基本部分为带有20mm间隔模数孔的8MF型骨架，所有框架零件均为免维修型。

GCK-GLC3000系统的标准模数M=20mm，由于采用20mm模数子系统，框架结构无需专用工具即能组装成各种型式的柜体。

1.外壳

GCK-GLC3000系统为全封闭外壳，防护等级为IP30。

柜底部提供底板，电缆出线口设有阻燃、绝缘的法兰板.门板和外壳可按需要装配单个/多个通风口，顶板为全通风型。（适合IP30）

2.柜架结构

GCK-GLC3000系统的柜架结构可分为功能单元、母线室和电缆室，其尺寸（高×宽×深）为2200mm×600/800/1000/1200mm×800/1000mm。（见图1）（进线开关≥2000A，建议选用深度为1000mm的柜体）。

抽出式功能单元室内装开关元件及其控制元件，标准高度为10M/2，10M，20M，（M=20）。功能单元室与小门设有机械联锁，开关合闸时，小门不能打开，确保操作人员的安全。功能单元的推进机构设有分离、试验、工作三个位置，并有明显的标志。

母线室布置在开关柜的上部，内装主母线，与其它单元隔离。

电缆室布置在开关柜的后部，用于出线电缆、控制线和组件之间的接线。垂直母线装在电缆室右侧，用母线罩密封，并有透明视窗观察。

3.保护线和中性线连接排

GCK-GLC3000系统可布置成四线或五线制的母线系统。四线制系统包括保护中性线（PEN），五线制系统则加上保护接地线及中性线（PE+N）。

系统连接用的保护/中性线连接排水平安装在开关柜的上部（上进线）或下部（下进线）。供馈电单元连接用的保护/中性线连接排垂直安装在电缆室内。

PE+N、PEN排上预留安装孔，用于电缆的连接。

产品安装

开关柜安装时应根据系统图核实排列位置，逐一固定，接好母线和进出线，检查柜上所安装的设备是否完整，动作是否灵活，连接是否正确（指柜与柜之间的联线如电气联锁，电容补偿取样电路等），接地是否良好。开关柜在投入运行前，应该检查主要器件是否已按要求正确调整，然后才逐回路进行空载通电试验，最后才投入系统运行。
　

随机附件

a．产品合格证

b．产品装箱单

c．产品出厂试验报告

d．产品使用说明书

e．二次接线图

f．电气原理图

g．按合同或协议规定的备品、备件、专用工具和易件等

订货须知　　

订货时应提供下列资料：

a．主电路方案单线系统图

b．原理图或原理接线图

c．每柜所装电器设备的详细规格及数量

d．开关柜的排列及组合图平面、布置图
