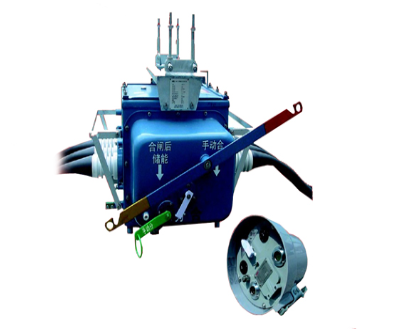

GD-smart智能分界断路器

一、概述

GDsmart-12F1型户外交流高压真空分界断路器（以下简称分界断路器）是我公司自主研发的一款新型产品，分界断路器是集真空断路器、真空负荷开关、重合器、分段器四大开关于一体的多功能智能化装置产品。

主要配置由真空分界断路器本体、PSC100型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成。

分界断路器采用弹簧操作机构，具备手、电动合闸，手、电动分闸功能。

产品广泛应用于城市、农村配电网架空环网线路中作分段隔离开关与联络开关、可实现环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电网络作重合器与分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯功能。能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

本体开关是真空方式灭弧，并且采用SF6、N2混合气体绝缘，箱体采用了引进日本、德国、法国气体密封、防爆、绝缘结构技术，整体密封性能优良。内部充入的SF6、N2混合气体不泄露，不受外界环境影响，其弹簧操动机构进行了小型化及性能优化设计，动作可靠性远高于国内传统的弹簧机构。

二、分界断路器的功能

• 自动切除单相接地故障

• 自动隔离相间短路故障

• 快速定位故障点

• 监控用户负荷

三、使用环境条件

海拔高度	≤2000m
环境温度	-20℃～+50℃
	最高年平均气温20℃
	最高日平均气温30℃
相对湿度	95%（25℃）
抗震能力	地面水平加速度	0.3g
	地面垂直加速度	0.15g
	同时作用持续三个正弦波安全系数 1.67
地震烈度	7度
最大日温差	25℃
日照强度	（风速0.5m/s时）；0.1W/cm²
最大风速	34m/s
最大覆冰厚度	10mm
安装位置	户外、10kv架空线路用户责任分界点处
接地方式	中性点不接地、经消弧线圈接地及地电阻接地
	本开关采用真空灭弧和SF6气体作为绝缘介质

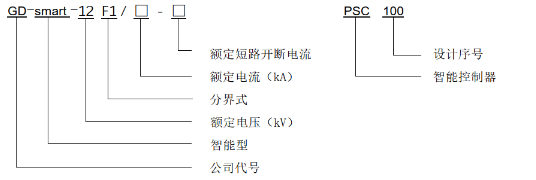

四、产品型号及含义

五、技术参数

	CT	变比	额定短时耐受电流	一次零序电流	二次输出电流	精度	PT
	CT	变比	额定短时耐受电流	一次零序电流	二次输出电流	精度		变比	精度
真空分界断路器	1只零序	20/1,0.1-5A	16kA 20kA 25kA 4S	400A	>5A
分界断路器	2只单相	600/5	16kA 20kA 25kA 4S			10P20	外置式	10000V/220V	3P

分界断路器主要技术参数（表1）

序号	项目			单位	参数
1	额定电压			kV	12
2	断口绝缘水平	工频（干试与湿试）		kV	48
2	断口绝缘水平	雷电冲击试验电压（峰值）		kV	85
3	对地及相间绝缘水平	工频	干试	kV	42
		工频	湿试	kV	42
		雷电冲击试验电压（峰值）		kV	75
4	额定电流			A	630
5	额定短路开断电流			kA	16, 20, 25
6	额定短路开断电流开断次数			次	30
7	额定短时耐受电流			kA	16, 20, 25
8	额定短路持续时间			S	4
9	额定短路关合电流（峰值）			kA	40, 50, 63
10	额定峰值耐受电流			kA	40, 50, 63
11	工机械寿命			次	10000以上
12	开断额定额定电流次数			次	10000以上
13	净重			kg	180

机械特征参数（表2）

序号	项目	单位	参数
1	接触距离	mm	9 ±1
2	接触行程	mm	3+1
3	分闸速度	m/s	1.2 ±0.2
4	闭合速度	m/s	0.6 ±0.2
5	触点闭合弹跳时间	ms	≤ 2
6	相间中心距离	mm	2785 ±1
7	外部带电空气绝缘距离	mm	235 ±2
8	外爬比距	cm/kV	3.8
9	三相分闸不同步	ms	≤ 2
10	各相导电回路电阻	u	≤ 150
11	合闸时间	ms	20-60
12	分闸时间	ms	18-45
13	储能电机额定功率	W	≯ 40
14	储能电机额定电压	V	AC220
15	额定合闸操作电压	V	AC220
16	最大/最小合闸操作电压	V	AC264/143
17	额定开关电压	V	AC220
18	最大/最小分闸操作电压	V	AC264/143
19	最大/最小电机电压	V	AC242/187
20	SF6气体额定压力（表压）	Mpa	"0"

技术参数

	CT	变比	额定短时耐受电流	一次零序电流	二次输出电流	精度	PT
	CT	变比	额定短时耐受电流	一次零序电流	二次输出电流	精度		变比	精度
真空分界断路器	1只零序	20/1,0.1-5A	16kA 20kA 25kA 4S	400A	>5A
分界断路器	2只单相	600/5	16kA 20kA 25kA 4S			10P20	外置式	10000V/220V	3P

分界断路器主要技术参数（表1）

序号	项目			单位	参数
1	额定电压			kV	12
2	断口绝缘水平	工频（干试与湿试）		kV	48
2	断口绝缘水平	雷电冲击试验电压（峰值）		kV	85
3	对地及相间绝缘水平	工频	干试	kV	42
		工频	湿试	kV	42
		雷电冲击试验电压（峰值）		kV	75
4	额定电流			A	630
5	额定短路开断电流			kA	16, 20, 25
6	额定短路开断电流开断次数			次	30
7	额定短时耐受电流			kA	16, 20, 25
8	额定短路持续时间			S	4
9	额定短路关合电流（峰值）			kA	40, 50, 63
10	额定峰值耐受电流			kA	40, 50, 63
11	工机械寿命			次	10000以上
12	开断额定额定电流次数			次	10000以上
13	净重			kg	180

机械特征参数（表2）

序号	项目	单位	参数
1	接触距离	mm	9 ±1
2	接触行程	mm	3+1
3	分闸速度	m/s	1.2 ±0.2
4	闭合速度	m/s	0.6 ±0.2
5	触点闭合弹跳时间	ms	≤ 2
6	相间中心距离	mm	2785 ±1
7	外部带电空气绝缘距离	mm	235 ±2
8	外爬比距	cm/kV	3.8
9	三相分闸不同步	ms	≤ 2
10	各相导电回路电阻	u	≤ 150
11	合闸时间	ms	20-60
12	分闸时间	ms	18-45
13	储能电机额定功率	W	≯ 40
14	储能电机额定电压	V	AC220
15	额定合闸操作电压	V	AC220
16	最大/最小合闸操作电压	V	AC264/143
17	额定开关电压	V	AC220
18	最大/最小分闸操作电压	V	AC264/143
19	最大/最小电机电压	V	AC242/187
20	SF6气体额定压力（表压）	Mpa	"0"
