PM1-12（KYN28-12）型户内金属铠装抽出式开关设备

联系人：王育华

联系电话：021-6995****

企业地址上海市

详细地址上海市嘉定工业区兴文路1335号

厂家信息
产品信息
规格参数
技术文档

上海敬道电气有限公司成立于 2009 年 12 月,注册资本 1.21 亿元，位于上海市嘉定工业区，在泰州、南京、沙特阿拉伯的达曼均设有分公司。公司已实行全面质量管理，并已取得 ISO9001 质量管理体系认证证书和 OHSAS18001 职业健康安全管理体系认证证书以及 ISO14001 环境管理体系认证证书。是上海市高新技术企业、上海市专精特新小巨人企业。公司隶属于紫泉能源技术股份有限公司，紫泉能源技术股份有限公司（证券简称：紫泉能源证券代码：873799），并于 2022 年 9 月 13 日起挂牌。紫泉能源是一家能源综合服务商，为能源领域各环节客户提供"智能电力设备、能源工程服务、能源技术服务及合同能源管理服务"一站式能源综合解决方案。公司主要从事智能电网产品和系统、电力新材料、智能充电桩系统、智能巡检机器人、港口岸电系统、能源管理系统、光伏上网系统的研发、生产和销售。其中，GDR 系列 SF6 全绝缘环网柜、GDS 系列空气绝缘环网柜、XGW15 系列户外开闭所等设备作为企业的拳头产品，覆盖全国二十多个省及直辖市，在国家电网和南方电网有着大量广泛、稳定的运行经验与实例，并得到一致好评(详见后附电网中标情况一览表)。公司建立了生产、检验、售后、研发等完整的营运体系。凭借着先进的生产、试验设备，严把产品设备出厂的重要关口。在北京、山西、广东、浙江、重庆、山东、辽宁等全国各地区成立办事处，并开通了 7*24 小时的售后服务热线。

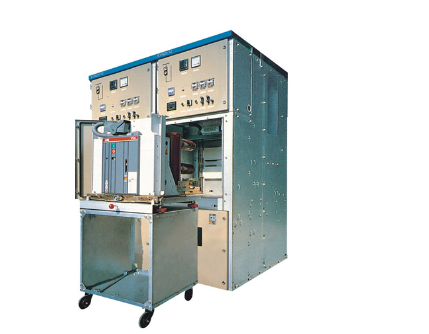

产品图片

PM1型10kV金属铠装配电盘

一、概述

PM1-12（KYN28-12）型户内金属铠装抽出式开关设备,系3.6～12kV三相交流50Hz单母线分段系统的成套配电装置。主要用于发电厂、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电动机等，对其实行控制保护、监测之用。

本开关柜具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔离室、防止带电时误合接地开关的联锁功能。既可配用ABB公司的VD4真空断路器，又可配用我公司开发自制的（VP6-12）真空断路器，是一种性能优越的配电装置。

二、产品特点

• 柜体结构采用激铝锌板经多重折弯组装而成

• 完全金属铠装及彻底分隔

• 所有设备的操作均在柜门关闭状态下进行

• 柜壳密度高，防止设备受杂物和动物侵入，防护等级IP4X

• 简单且有效的闭锁，防止误操作

• 可配用VP6、VS1及进口VD4真空断路器

• 高压室内的真空断路器及操作机构仅需少量维护

• 更换断路器非常容易，手车互换性好

• 柜体可靠墙安装，柜前维修，减少占地面积

• 二次线装设于尺寸宽裕的线槽内，容易接线

• 电缆室有充裕的空间，可连接多根电缆

• 透过面板门观察窗，极易观察到电缆室安装情况

• 快速接地开关用于接地和回路短接

三、使用环境

环境温度	最高温度	+40℃
	最低温度	-25℃
相对湿度	日平均	≤95%
	月平均	≤90%
海拔高度		<1000m
地震烈度		8
没有火灾、爆炸危险、严重污秽及剧烈震动的场所
注：超出以上使用条件时，用户应与制造厂协商

四、符合标准

GB 3906	《3～35kV交流金属封闭开关设备》
GB/T 11022	《高压开关设备和控制设备的共同技术要求》
DL/T 404	《户内交流高压开关柜订货技术条件》
IEC 60298	《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》

五、技术参数

表1. 开关柜技术参数

序号	项目		单位	数据
1	额定电压		kV	3.6、7.2、12
2	额定绝缘水平	1min工频耐受电压	kV	42
2	额定绝缘水平	雷电冲击耐受电压	kV	75
3	额定频率		Hz	50
4	额定电流		A	630、1250、1600、2000、2500、3150
5	额定短时耐受电流（4S）		kA	16、25、31.5、40
6	额定峰值耐受电流		kA	40、63、80、100
7	防护等级		外壳为IP4X，隔离间、断路器室门打开时为IP2X

表2. VP6断路器主要技术参数

序号	项目		单位	数据
				VP6-12/2000-25	VP6-12/2000-31.5	VP6-12/3150-40
1	额定电压		kV	3.6、7.2、12
2	额定绝缘水平	1min工频耐受电压	kV	42
		额定雷电冲击耐压		75
3	额定电流		A	1250、1600、20000、2500、3150
4	额定短路开断电流		kV	25	31.5	40
5	额定短时耐受电流（4s）		kV	25	31.5	40
6	额定峰值耐受电流		kV	63	80（100）	100（130）
7	额定短路关合电流		kV	63	80（100）	100（130）
8	额定短路电流开断次数		次	50
9	额定短路持续时间		s	4
10	额定操作顺序			分-0.3s-合分-180s-合分
11	机械耐久		次	20000
12	额定单个电容器组开断电流		A	630
13	额定背对背电容器组开断电流			400
14	合闸时间		ms	≤100
15	分闸时间			≤50
16	燃弧时间			≤15
17	动、静触头磨累计厚度		mm	3

表3. VD4真空断路器技术参数

序号	项目	单位	数据
1	额定电压	kV	12
2	额定电流	A	1250、1600、20000、2500、3150
3	额定开断电流	kA	31.5-40
4	额定峰值耐受电流	kA	80-100
5	额定短时耐受电流4s	kA	31.5-40
6	额定短路关合电流（峰值）	kA	80
7	额定短路电流开断次数	次	50
8	额定操作顺序		0-180s-co-180s-co
9	额定雷电冲击耐压	kA	75（断口间85）
10	1min工频耐受电压	kV	42（断口间48）
11	机械寿命	次	20000
12	额定电流开断次数	次
