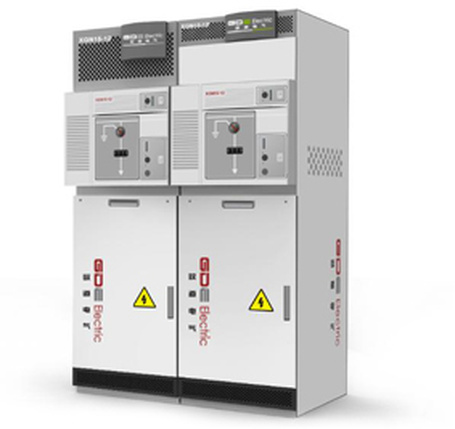

XGN15-12/24型半绝缘环网柜


一、概述

XGN15-12/24型开关柜式是一种模块化紧凑型设计的户内空气绝缘金属封闭开关设备,该产品适用于变电站、电力系统和公用设施的配电站和开关站,典型应用于风力发电站、高层建筑、机场、地铁、污水处理厂、汽车工业、石油工业、化工、应急电源装置、医院的场所。

二、使用环境

海拔高度

≤2000m

环境温度

-35℃~+55℃

相对湿度

95%(25℃)

抗震能力

水平加速度

0.3g

垂直加速度

0.15g

地震烈度

8度

三、技术参数

序号

项目

单位

参数

1

额定绝缘水平

额定电压 Ur

   kV

12

24

额定短时工频耐s受电压 Ud




相间、相对地

   kV

42

65

隔离断口

   kV

48

79

额定雷电冲击耐受电压 Up




相间、相对地

   kV

75

125

隔离断口

   kV

85

145

2

额定频率 fr


Hz

50

3

额定电流 lr

负荷开关柜

A

630

负荷开关熔断器组合电气柜

A

125

断路器柜

A

630/1250

4

额定短时耐受电流 lk

主回路 tk=4s

kA

20

接地回路 tk=2s

kA

20

5

额定峰值耐受电流 lp


kA

50

6

额定短路关合电流 lma

负荷开关柜

kA

50

负荷开关柜熔断器组合电气柜

kA

80

断路器柜

kA

63

7

额定短路开断电流 lsc

负荷开关熔断器组合电气柜

kA

31.5

断路器柜

kA

25

8

额定转移电流

负荷开关熔断器组合电气柜

A

  1750

1200

9

SF6气体标准充气压力(20℃)


Mpa

0.045

10

SF6气体年泄漏率



 ≤0.02%

11

防护等级



IP4X

12

柜体外形尺寸


mm

375(500) ×840×1600(2050)

*2050为带仪表室时的高度

*24kV柜宽为500mm
