FKNT-12/24型全绝缘环网柜

联系人:王育华
联系电话:021-6995****
企业地址上海市
详细地址上海市嘉定工业区兴文路1335号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
上海敬道电气有限公司成立于 2009 年 12 月,注册资本 1.21 亿元,位于上海市嘉定工业区,在泰州、南京、沙特阿拉伯的达曼均设有分公司。公司已实行全面质量管理,并已取得 ISO9001 质量管理体系认证证书和 OHSAS18001 职业健康安全管理体系认证证书以及 ISO14001 环境管理体系认证证书。是上海市高新技术企业、上海市专精特新小巨人企业。 公司隶属于紫泉能源技术股份有限公司,紫泉能源技术股份有限公司(证券简称:紫泉能源 证券代码:873799),并于 2022 年 9 月 13 日起挂牌。紫泉能源是一家能源综合服务商,为能源领域各环节客户提供"智能电力设备、能源工程服务、能源技术服务及合同能源管理服务"一站式能源综合解决方案。 公司主要从事智能电网产品和系统、电力新材料、智能充电桩系统、智能巡检机器人、港口岸电系统、能源管理系统、光伏上网系统的研发、生产和销售。其中,GDR 系列 SF6 全绝缘环网柜、GDS 系列空气绝缘环网柜、XGW15 系列户外开闭所等设备作为企业的拳头产品,覆盖全国二十多个省及直辖市,在国家电网和南方电网有着大量广泛、稳定的运行经验与实例,并得到一致好评(详见后附电网中标情况一览表)。 公司建立了生产、检验、售后、研发等完整的营运体系。凭借着先进的生产、试验设备,严把产品设备出厂的重要关口。在北京、山西、广东、浙江、重庆、山东、辽宁等全国各地区成立办事处,并开通了 7*24 小时的售后服务热线。

产品图片

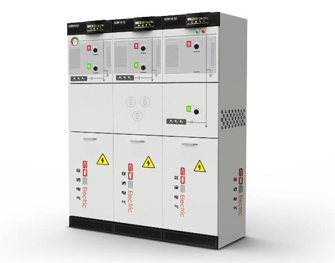

FKNT-12/24型全绝缘环网柜


一、概述

FKNT-12/24型开关柜是SF6全绝缘全密封金属环网开关设备,是上海敬道电气公司公司为满足中国市场需求而研制的柜型。该产品以其不受凝露、污秽、小动物及化学物质等外界环境影响,体积小,免维护等优点,在城市商业中心、工业集中区、机场、高速公路等供电可靠性要求较高的配电系统中得到广泛应用。

二、产品特点

    •   安全的全绝缘和全密封设计

    •   标准的模块化设计

    •   不同的模块单元可以任意组合形成共箱式SF6环网柜

    •   灵活且可扩展的设计

    •   通过专用的母线连接,实现多样化的单元组合,最大限度地满足复杂多样的供配电设计需求

三、使用环境

海拔高度

≤2000m

环境温度

-35℃~+55℃

相对湿度

95%(25℃)

抗震能力

水平加速度

0.3g

垂直加速度

0.15g

地震烈度

8度

四、技术参数

序号

项目

单位

参数

1

额定绝缘水平

额定电压 Ur

kV

12

24

额定短时工频耐受电压 Ud




相间、相对地

kV

42

65

隔离断口

kV

48

79

额定雷电冲击耐受电压 Up




相间、相对地

kV

75

125

隔离断口

kV

85

145

2

额定频率 fr


Hz

50

3

额定电流 lr

负荷开关柜

A

630

负荷开关熔断器组合电气柜

A

最大为125

断路器柜

A

630

4

额定短时耐受电流 lk

主回路 tk=4s

kA

20

接地回路 tk=2s

kA

20

5

额定峰值耐受电流 lp


kA

50

6

额定短路关合电流 lma

负荷开关柜

kA

50


负荷开关柜熔断器组合电气柜

kA

受限于高温熔断器

断路器柜

kA

63

7

额定短路开断电流 lsc

负荷开关熔断器组合电气柜

kA

受限于高温熔断器

断路器柜

kA

25

8

额定转移电流

负荷开关熔断器组合电气柜

A

1750

1400

9

SF6气体标准充气压力(20℃)


Mpa

0.045

10

SF6气体年泄漏率



≤0.02%

11

防护等级



IP4X

12

柜体外形尺寸


mm

325×750×1336(1806)

*1806为带仪表室时的高度

*24kV柜宽为500mm




技术参数

序号

项目

单位

参数

1

额定绝缘水平

额定电压 Ur

kV

12

24

额定短时工频耐受电压 Ud




相间、相对地

kV

42

65

隔离断口

kV

48

79

额定雷电冲击耐受电压 Up




相间、相对地

kV

75

125

隔离断口

kV

85

145

2

额定频率 fr


Hz

50

3

额定电流 lr

负荷开关柜

A

630

负荷开关熔断器组合电气柜

A

最大为125

断路器柜

A

630

4

额定短时耐受电流 lk

主回路 tk=4s

kA

20

接地回路 tk=2s

kA

20

5

额定峰值耐受电流 lp


kA

50

6

额定短路关合电流 lma

负荷开关柜

kA

50


负荷开关柜熔断器组合电气柜

kA

受限于高温熔断器

断路器柜

kA

63

7

额定短路开断电流 lsc

负荷开关熔断器组合电气柜

kA

受限于高温熔断器

断路器柜

kA

25

8

额定转移电流

负荷开关熔断器组合电气柜

A

1750

1400

9

SF6气体标准充气压力(20℃)


Mpa

0.045

10

SF6气体年泄漏率



≤0.02%

11

防护等级



IP4X

12

柜体外形尺寸


mm

325×750×1336(1806)

*1806为带仪表室时的高度

*24kV柜宽为500mm
