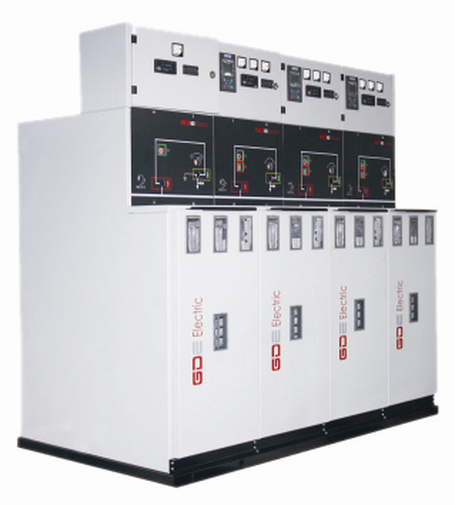

GDA-12智能环保型固体环网柜

一、概述
GDA-12(GTXGN□-12)智能环保型交流金属封闭开关设备是我公司在广泛吸收国内外同类产品优点的基础上研制开发的新型全工况成套开关设备,具有较高的技术性能指标,系三相交流50Hz,用于10kV电力系统中的户内成套配电装置,可作为接受和分配7.2-12kV的网络电能,并能对电路实行控制,保护及监测之用。
二、产品特点
• 无SF6气体应用,免压力气箱设计
• 带电部件全部密封(开关采用环氧树脂套简封装,母线采用硅像胶封装),整体实现全绝缘﹑全封闭结构,安全防护等级为IP67
• 强化相间隔离设计,分相绝缘避免了相间故障的可能性
• 模块化拼装结构,便于回路扩展﹑单元调换﹑方案更改
• 开关工作位置三相独立可视
• 具有明确的环保﹑智能﹑安全﹑灵活性能
• 具有多种机械联锁功能,实现五防要求
• 采用强化美国GE环氧树脂套筒进行外防护,绝缘套筒与真空开关单元之间填以柔性填充物
• 相间隔离设计,故障只限于故障元件本身,故障不扩散,避免内部相间故障;绝缘套简进一步加强保护,实现防爆性能
• 固体环网柜采用真空灭弧,灭弧原理是利用电弧电流自然过零,真空介质使弧隙绝缘,电弧不再重燃从而熄灭电弧
三、使用环境
环境温度 | 最高温度 | +45℃ |
最低温度 | -45℃ | |
浸水试验 | 水下施加 | 0.3bar,12kV 24小时 |
防护等级 | 带电体密封 | IP67 |
熔断器筒 | IP67 | |
开关柜外壳 | IP3X | |
湿度 最大平均相对湿度 | 日平均 | ≤95% |
月平均 | ≤90% |
四、产品选型
GDA-12 标准模块 | 宽度(mm) | |
C | 负荷开关模块 | 420 |
F | 负荷开关熔断器组合电器模块 | 420 |
SL | 负荷开关联络模块 | 840 |
V | 断路器模块 | 420 |
VL | 断路器联络模块 | 840 |
Me | 高压计量模块 | 750 |
D | 不带接地刀的电缆连接模块 | 420 |
