港口岸电系统
一、概述
港口岸电供电系统是在船舶靠港期间向船舶供电的大容量岸电供电设备，是将常规6kV或10kV电源经过变频、变压处理后，供给船舶用电的变配电装置。
上海敬道电气有限公司联和南京紫泉电力设计咨询有限公司可以提供从岸电变频电源到岸电箱、船用变电站、电缆卷筒及船用连接系统等全套设备产品，根据客户不同需求，为客户量身定制从变电站至船舶的岸基供电系统完整解决方案。公司研制的岸电电源技术上处于国内领先水平。
对于靠港用电负荷需求小于630kVA的船舶采用低压上船方式，对于用电负荷需求大于630kVA的船舶考虑用高压上船方式。
二、产品功能（GD-AMP岸电电源系统）
• 具有输出的电压和频率均可调节功能，可供各种不同电制的船舶使用
• 同时对输入电源有完善的过压、欠压、过流、短路、缺相、逆变器和变压器过热等保护（保护阈值可设定），具有综合故障报警及故障应急停止功能
• 控制系统采用工业计算机，千兆以太网，PLC组网监控
• 软件系统可实现供电过程可视化，电能质量监控，故障报警、保护、远程通讯、远程监控、用电管理、用电历史纪录、智能用电核算等功能
三、产品特点
• 采用无速度传感器矢量控制、正弦波逆变输出、微处理器总线控制的专用变频电源技术，输出船舶负载需要的理想正弦波电源，对电网干扰非常小
• 对于大功率负荷采用高压上船，1根高压电缆就可以把电力传输到船舶上，工人工作量很小，应用很方便，线路压降小、负载能力大，有利于设计较大功 率输出的电源

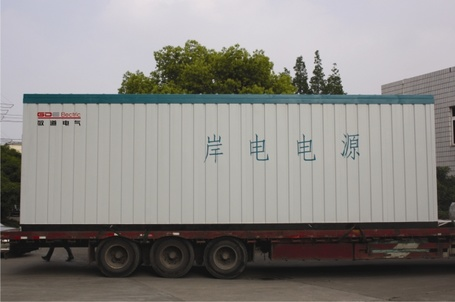

• 分立设计并采用模块化组件安装，设备体积小、重量轻，上船设备移动方便，将变频电源系统安装在配电房内（或集装箱内），在码头靠海侧安装岸电箱，电缆卷筒直接吊装在船舶上使用，分布合理，操作简单,易于安装
• 岸电箱与船舶配电网之间的电缆均采用快装安全接线装置，易于接线，使用方便，以减少接线工作强度和船舶靠港的接线时间，提高工作效率
• 变频滤波装置谐波少，带SVG功能，不需要另外增加SVG设备，功率因数可控（0.95-0.99），电源输入输出加装LCL滤波器，输出正弦波，有效减少输入输出侧谐波电压
• 可实现岸电、船电无缝切换。船舶到港、离港均可以实现不间断供电

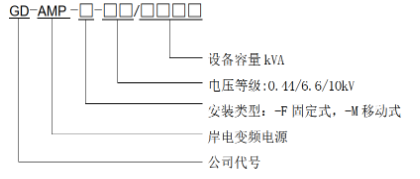

四、产品选型
五、使用环境
≤2000m | ||
环境温度 | -20℃～+50℃ | |
相对湿度 | 95%（25℃） | |
抗震能力 | 水平加速度 | 0.3g |
垂直加速度 | 0.15g | |
地震烈度 | 8度 | |
六、符合标准
JTS155-2012 | 《码头船舶岸电设施建设技术规范》 |
JT/T 814-2012 | 《港口船舶岸基供电系统技术条件》 |
JT/T 815-2012 | 《港口船舶岸基供电系统操作技术规程》 |
GB/T 25316-2010 | 《静止式岸电装置》 |
GB/T 6994-2006 | 《舶电气设备定义和一般规定》(IEC 60092—10l:2002，IDT) |
GB/T 30845.1-2014 | 《高压岸电连接系统用插头、插座和船用耦合器》 |
GB 11022 | 《高压开关设备和控制设备标准的共用技术要求》 |
IEC/PAS 60092-510 | 《船舶中电气装置，第510部分：高压海上连接设备》 |
《船舶高压岸电系统检验原则》2011（中国船级社） | |
《钢质海船入级与建造规范》2009（中国船级社） | |
七、技术参数
序号 | 项目 | 参数 | |
1 | 输入电压 | 低压岸电 | AC 0.4kV |
高压岸电 | AC 6kV/10kV | ||
2 | 输入频率 | 50Hz | |
3 | 输出电压 | 低压岸电 | AC 0-0.44kV 可调 |
高压岸电 | AC 0-6.6kV 可调 | ||
4 | 输出频率 | 0-60Hz 可调 | |
5 | 输出谐波畸变率 | ＜3% | |
6 | 变频电源整机效率 | ＞98% | |
| 7 | 输出侧功率因数 | 大于0.95，无需另外增加无功补偿装置 | |
8 | 控制模块 | 西门子PLC | |
9 | 通讯方式 | 光纤通讯 | |
10 | 通讯协议 | RS485、Modbus 协议 | |
11 | 显示 | 液晶触摸屏 | |
12 | 保护功能 | 过流、短路、速断、过压、欠压、超温、通讯故障、控制电源故障报警等 | |
13 | 控制功能 | 岸电输入柜合分闸控制、船电同期监测及同步控制、自动并网控制、负载转移控制等 | |
14 | 变频器结构 | 一体化设计，模块化设计，整体运输 | |
15 | 冷却方式 | 室内 | 强制风冷 |
集装箱 | 空调冷却 | ||
16 | 柜体颜色 | RAL7035 或根据客户定制 | |
17 | 设计寿命（年） | 20 | |
18 | 可靠性 | 平均失效时间 | MTBF＞50000h |
平均故障恢复时间 | MTTR ＜30min | ||
19 | 过载能力 | 150% 1分钟，200%立即保护动作 | |
20 | 外形尺寸及重量 | 根据功率及配置 | |
0.44kV岸电变频电源 | 6.6kV岸电变频电源 | ||
设备型号 | 容量（kVA） | 设备型号 | 容量（kVA） |
GD-AMP-F-0.44/200 | 200 | GD-AMP-F-0.44/200 | 200 |
GD-AMP-F-0.44/300 | 300 | GD-AMP-F-0.44/300 | 300 |
GD-AMP-F-0.44/400 | 400 | GD-AMP-F-0.44/400 | 400 |
GD-AMP-F-0.44/500 | 500 | GD-AMP-F-0.44/500 | 500 |
GD-AMP-F-0.44/630 | 630 | GD-AMP-F-0.44/630 | 630 |
