GGD户内交流固定式低压配电柜

联系人:吕洪
联系电话:0537-873****
企业地址山东省-济宁市
详细地址山东省金乡县荷香路23号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
山东省金曼克电气集团股份有限公司前身为:国营山东省金乡变压器厂,始建于1967年 ,系原国内机械部电力变压器定点生产企业。1993年改制为股份制企业,更名为:山东省金曼克电气集团股份有限公司。 金曼克电气是国内早期生产树脂浇注干式电力变压器的企业 ,是首批能生产110KV级特大型干式电力变压器的企业 ,在2005年其产品通过了意大利CESI试验中心全部项目试验的企业,向青藏铁路提供超高海拔产品的企业,是美国通用电气(GE)智能地下式变压器的战略合作伙伴。 公司生产、经营树脂浇注干式电力变压器、油浸式电力变压器、智能地下式变压器和预装地下式变压器箱式变电站、预装式箱式变电站(欧式、美式、华式)、高低压开关柜等输变电设备及其配套系列产品、售后产品的维修服务。公司年生产能力:变压器800万KVA,高低压开关柜等成套设备3000余台套。 公司获得36项专立,先后填补2项国际空白,18项国内空白,是 “高新技术型企业”。荣获“国际品牌”、“国内专立山东明星企业”、“山东省省标”、“山东省节能环保示范企业”、“山东省节能突出贡献企业 ”、“第二届低碳山东风云榜贡献单位”等荣誉称号。公司技术研发平台建有:山东省干式变压器技术研究中心,山东省企业技术中心、山东省工业设计中心、山东省“一企业一技术”研发中心。同时公司作为国内变压器标准编委会成员单位,参与起草编制及修订国内标准和行业标准100余项。 山东省金曼克电气集团股份有限公司凭借其深厚的历史底蕴、卓越的技术创新能力和丰富的行业经验,不仅在国内市场享有盛誉,而且积极拓展国际市场,产品远销海外多个地区,赢得了广泛的国际认可。公司始终坚持以客户为中心,致力于提供、节能、环保的电力解决方案,满足不同领域客户的需求。在智能电网、新能源、城市轨道交通等新兴领域,金曼克电气正不断加大研发投入,推动技术创新与产业升级,力求在激烈的市场竞争中保持行业地位。同时,公司还注重可持续发展,积极履行社会责任,通过节能减排、绿色生产等措施,为建设美丽社会贡献力量。展望未来,山东省金曼克电气集团股份有限公司将继续秉承“创新、品质、服务、共赢”的企业理念,携手全球合作伙伴,共创辉煌明天。 金曼克电气50多年来,一直为国内重要工程、国内电网工程及各企事业单位进行服务,先后为人民大会堂工程 、全国政协办公楼、中央电视台项目,上海、南京、天津地铁和轻轨、郑开城际项目,首都机场工程、上海虹桥机场、浦东机场,大亚湾核电站 、 秦山核电站、长江三峡水电站、广西龙滩水电站、上海外高桥发电厂、内蒙古伊敏发电厂、邹城发电厂项目,黄河小浪底电站、南水北调(东线和中线)、昆明滇池治理项目,青藏铁路(全线345台设备)、京沪高铁,国内火箭军基地、酒泉卫星发射中心、太原卫星发射中心等项目建设提供了优质的设备和服务,积累了大量的经验, 获得了市场高度认可,树立了国内电气制造的国内品牌“金曼克”。

产品图片

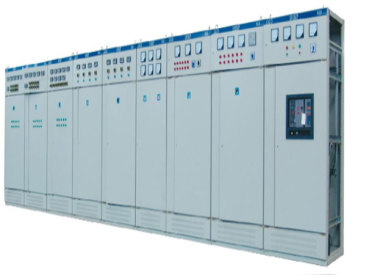

GGD户内交流固定式低压配电柜



详细信息

      GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统,作为动力、照明及配电设备的电能转换、分配与控制之用。

      GGD型交流低压配电柜是根据能源部主管上级、广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜,产品具有分断能力高,动稳定性好,结构新颖,防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

      GGD型交流低压配电柜符合IE439《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》等标准。

型号额定电压(V)额定电流(A)额定短路开断电流(kA)额定短时耐受电流(1s)(kA)额定峰值耐受电流(kA)
GGD1380

A1000

B 6O0(630)

C 400

151530
GGD2380

A1500(1600)

B 1000

c

303063
GGD3380

A3150

B 2500

B 2500

5050105

主电路方案

      GGD柜的主电路设计了129个方案,共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)其中GGD1型49个方案   123个规格GGD2型53个方案   107个规格GGD327个方案  68个规格


详细信息

      GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统,作为动力、照明及配电设备的电能转换、分配与控制之用。

      GGD型交流低压配电柜是根据能源部主管上级、广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜,产品具有分断能力高,动稳定性好,结构新颖,防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

      GGD型交流低压配电柜符合IE439《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》等标准。

型号额定电压(V)额定电流(A)额定短路开断电流(kA)额定短时耐受电流(1s)(kA)额定峰值耐受电流(kA)
GGD1380

A1000

B 6O0(630)

C 400

151530
GGD2380

A1500(1600)

B 1000

c

303063
GGD3380

A3150

B 2500

B 2500

5050105

主电路方案

      GGD柜的主电路设计了129个方案,共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)其中GGD1型49个方案   123个规格GGD2型53个方案   107个规格GGD327个方案  68个规格
