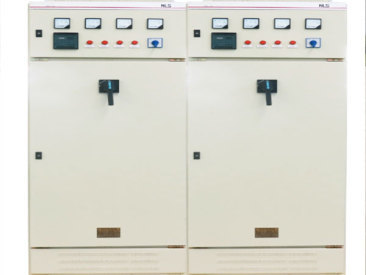

产品图片
GGJ型低压无功功率补偿柜

概述
GGJ型低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中,具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱,同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。产品符合GB7251.1-1997、GB/T15576-2008,并通过了3C认证,是目前电网改造中理想的低压成套装置。
GGJ系列户外配电无功补偿综合柜适用于0.4kV电压等级的电能分配、计量、保护和无功功率自动补偿。
产品特点
GGJ系列低压无功功率补偿柜由柜体、隔离开关、熔断器、切换电容接触器、热过载继电器、电力电容器及智能无功功率补偿控制器等组成,柜体为封闭式结构。
主要性能
1、响应及时迅速,补偿效果好,工作可靠,也可根据用户需求加入漏电保护器。
2、保护功能:过压、过载、欠压、欠流、短路等功能3、运行方式:具有自动运行与手动运行两种工作方式。4、可提高电网功率因数达到0.95以上
运行条件
1、环境温度:-20℃~+50℃ 2、空气相对湿度:≤90%(相对环境温度为20℃)3、海拔高度:不超过2500m 4、环境条件:适用于室内(箱体内)安装,不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方。 5、安装位置:与地面垂直的倾斜度不超过5℃
技术参数
1、额定电压:380V 2、额定频率:50Hz 3、补偿方式:三相补偿和单相补偿相结合。 4、补偿容量:420kvar~60kvar。5、补偿方式:循环投切,编码投切,模糊控制自动投切。 6、控制物理量:无功功率或无功电流7、最快响应时间:≤20ms
