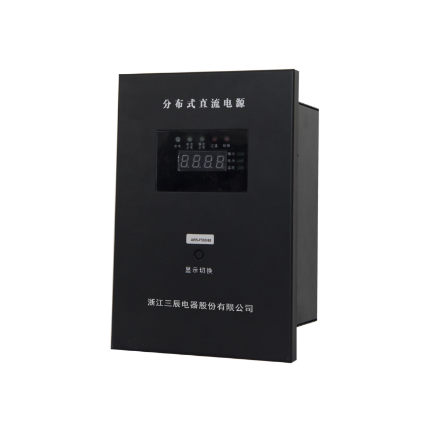

产品概述

       SCWP系列分布式微型直流电源是我公司针对市场需求，采用分布式思想设计，推出的一种新型微型直流电源设备，该电源分为嵌入式、壁挂式和机柜式微型直流电源三个系列，主要应用于小型开关站和用户末端，为二次控制线路（如微机保护等智能终端及指示灯、模拟指示器等）提供可靠的不间断工作电源，避免交流失电时导致微机保护失去保护作用，解决因操作过电压及谐波等因素使UPS失效从而导致微机保护失效的问题。同时还可为符合装置功率要求的一次开关设备（弹簧机构真空断路器、永磁机构真空断路器、电动负荷开关等）提供直流操作电源。

       SCWP系列分布式微型式直流电源具有市电输入和PT输入两种方式，直流输出从24VDC至220VDC各种规格，电源输出功率可达800W，以满足不同负载的需求。机柜式微型直流电源还可选交流输出220VAC，以满足不同使用场合。

       SCWP系列分布式微型直流电源体积小，安装接线方便，适合分散安装于各种型号的开关设备内。使之比一般直流屏系统更可靠，更经济（对小型用户终端更明显），又节省占地空间，降低线路损耗及安装工程量，并且维护方便，为电力系统供电可靠性提供新的选择方案。

       SCWP系列分布式微型直流电源充电采用高频电源技术，蓄电池采用自动充电管理模块进行维护，大大延长蓄电池的使用寿命，使得装置运行更加安全可靠。电源还具备远程通讯、报警功能，可以方便地实现无人值守的远程自动化管理。

应用范围

• SCWP系列分布式微型直流电源主要应用于小型开关站和用户末端各种型号的开关设备，为主开关（断路器、负荷开关等）和二次保护装置提供可靠的直流操作电源。

型号说明

使用条件与要求

•  室内使用，且通风良好，安装使用地点海拔≤1000m；

•  设备运行环境温度：-5℃～45℃，设备存贮环境允许温度：-25℃～50℃；

•  环境温度：日平均相对湿度≤95%，月平均相对湿度≤90%，且无凝露现象；

•  设备垂直安装，垂直倾斜度≤5%，安装使用地点无强烈振动和冲击；

•  安装使用地点无强电磁场干扰，外界磁场感应强度≤0.5mT；

•  安装使用地点无导电性尘埃及破坏绝缘的腐蚀性气体；

技术参数

产品特点

• 分散安装，节省占地面积、降低造价：根据分布式的设计思想，分布式微型直流电源装置直接安装在智能开关柜的仪表箱内（或户外装置的电动操作箱内），可节省直流屏的占地面积。 因电源安装在开关柜内，可减少电缆的使用量，节约一次设备投资及电缆施工工作量；在总台数不多时，其总价低于直流屏系统，可降低工程总造价；同时在运行时可减少线损，减少备件，节约运行成本。

• 分布式供电方式，可靠性极大提高： 采用分布式的供电方式，当某一回路发生故障时，其它回路的电源装置不受影响，避免出现一点故障全站无操作电源，与集中供电的直流屏相比，其总体可靠性得以极大提高。

• 多种输入输出方式，适用范围广： 交流输入范围为85～265V，可灵活适用于PT及市电供电。根据客户的需求提供直流220V，110V，48V，24V输出，并可提供交流220V输出（仅对机柜选配），以满足不同客户的需要。

• 智能化管理维护： 智能化高频电源技术，自监测、自诊断，可当地显示、报警，也可联网通信，实现无人值守的自动化远程管理。 内置蓄电池自动充电管理模块，自动对电池进行智能化均浮充管理，大大延迟蓄电池的寿命，使运行更加可靠和安全。
